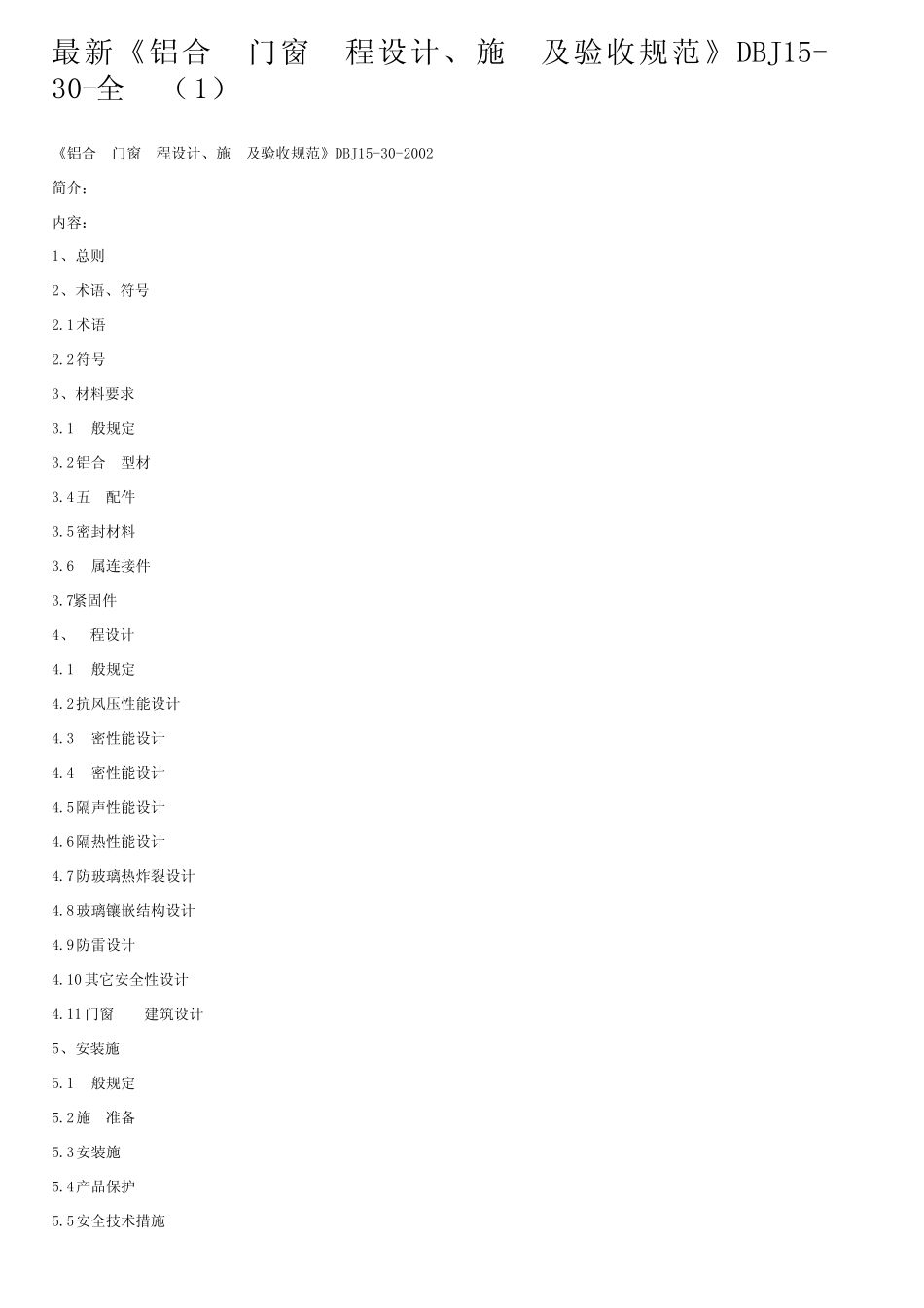

最新《铝合⾦门窗⼯程设计、施⼯及验收规范》DBJ15-30-全⽂(1)《铝合⾦门窗⼯程设计、施⼯及验收规范》DBJ15-30-2002简介:内容:1、总则2、术语、符号2.1术语2.2符号3、材料要求3.1⼀般规定3.2铝合⾦型材3.4五⾦配件3.5密封材料3.6⾦属连接件3.7紧固件4、⼯程设计4.1⼀般规定4.2抗风压性能设计4.3⽔密性能设计4.4⽓密性能设计4.5隔声性能设计4.6隔热性能设计4.7防玻璃热炸裂设计4.8玻璃镶嵌结构设计4.9防雷设计4.10其它安全性设计4.11门窗⽴⾯建筑设计5、安装施⼯5.1⼀般规定5.2施⼯准备5.3安装施⼯5.4产品保护5.5安全技术措施6、⼯程验收6.1⼀般规定6.2主控项⽬6.3⼀般项⽬6.4检验规则6.5质量验收本规范⽤词⽤语说明条⽂说明1总则1.0.1为满⾜建筑⼯程的需要,使铝合⾦门窗的性能符合建筑功能的要求,保证铝合⾦门窗⼯程的质量,针对本省的⽓候特点和⼯程建设的实际情况,制定本规范。1.0.2本规范适⽤于本省范围内的⼯业与民⽤建筑铝合⾦门窗⼯程的设计、施⼯及验收。其它材料制作的建筑门窗可参照本规范。1.0.3本规范中的铝合⾦门窗(以下简称铝门窗)是指在建筑物上的安装⾼度不⼤于100m、⽆特殊功能要求(如防⽕、防爆、防化学腐蚀等)的铝门窗。本规范不适⽤于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等⼯程。安装⾼度⼤于100m的门窗⼯程应采取相应的措施。1.0.4铝门窗⼯程的设计、施⼯及验收,除应符合本规范外,尚应符合国家现⾏的有关标准、规范的规定。2术语、符号2.1.1主型材连接组合成门窗框基本构架,在其上装配玻璃、辅型材和开启扉及其它附件的门窗框材;连接组合成门窗扇基本构架,在其上装配玻璃、辅型材及其它附件的门窗扇挺型材。2.1.2辅型材门窗框架构件体系中,镶嵌或固定于主型材构件上,起到传⼒或某各功能作⽤的附加型材(如玻璃压条、披⽔条等)。2.1.3主要受⼒构件门窗⽴⾯内承受并传递门窗⾃⾝重⼒及⽔平风荷载等作⽤⼒的中横框、中竖框、扇挺等主型材,以及组合门窗拼樘框型材。2.1.4型材截⾯主要受⼒部位门窗主型材横截⾯中,承受垂直和⽔平⽅向荷载作⽤⼒的腹板、翼缘或固定其它构件的连接受⼒部分等主要部位。2.1.5隐框、半隐框窗采⽤结构胶将玻璃与窗框或窗扇构架粘结装配在起,框、扇型材构件不显露于或部分显露于室外表⾯的铝合⾦玻璃窗。2.1.6⾬幕原理在建筑外围护结构或构件空腔的室外表⾯开⼝构造处进⾏适当的遮蔽形成⾬幕,并对室内表⾯接缝进⾏有效的密封,以实现空腔内⽓压与室外风压⼒的平衡,从⽽减少或消除⾬⽔通过外部开⼝的作⽤⼒,防⽌外围护结构或构件发⽣⾬⽔渗漏的设计原理。2.1.7隔热性能建筑门窗在夏季阻隔太阳辐射得热以及室外⾼温得热的能⼒。2.1.8⼲法安装门窗洞⼝墙基体上预先设置⾦属附加外框并进⾏防⽔密封处理,待洞⼝墙体表⾯装饰湿业全部完成后,再在附加框架上固定门窗的安装⽅式。2.1.9湿法安装门窗洞⼝墙体⾯层装饰湿作业前开始安装门窗,采⽤连接件在洞⼝墙基体上固定门窗框,然后对门窗框与洞⼝墙体间隙进⾏密封理的门窗安装⽅式。2.2符号2.2.1Wk——围护结构风荷载标准值;2.2.2Wo——基本风压;2.2.3βgz——⾼度Z处的阵风系数;2.2.4µs——局部风压体型系数;2.2.5µz——风压⾼度变化系数;2.2.6l——杆件跨度;2.2.7[u]——杆件弯曲允许挠度值;2.2.8umax——杆件弯曲最⼤挠度值;2.2.9△P——⽔密性能压⼒差值;2.2.10Vo——⽔密性能设计风速;2.2.11?k——风荷载(标准值)作⽤所产⽣的应⼒;2.2.13?k——材料强度标准值;2.2.14K——安全系数。3材料要求3.1⼀般规定3.1.1铝门窗所⽤材料应符合现⾏国家标准、⾏业标准及有关规定。3.1.2铝门窗所⽤⾦属材料除不锈钢外,钢材应进⾏镀锌处理或涂防锈漆等防腐蚀处理,铝合⾦应进⾏表⾯处理。3.1.3铝门窗所⽤的密封材料,应采⽤性能稳定的材料。3.1.4隐框、半隐框窗⽤的硅酮结构密封胶,应与所接触材料相容。3.2铝合⾦型材3.2.1铝门窗⽤铝合⾦型材的化学成分、⼒学性能及尺⼨精度应符合现⾏国家标准《铝合⾦建筑型材第1部分基材》(GB/T5237.1)的规定。型材横截⾯尺⼨允许偏差可按普通级执⾏,对有装配关系的尺⼨,其允许偏差应选⽤⾼精级或超⾼精级。3.2.2铝门...
