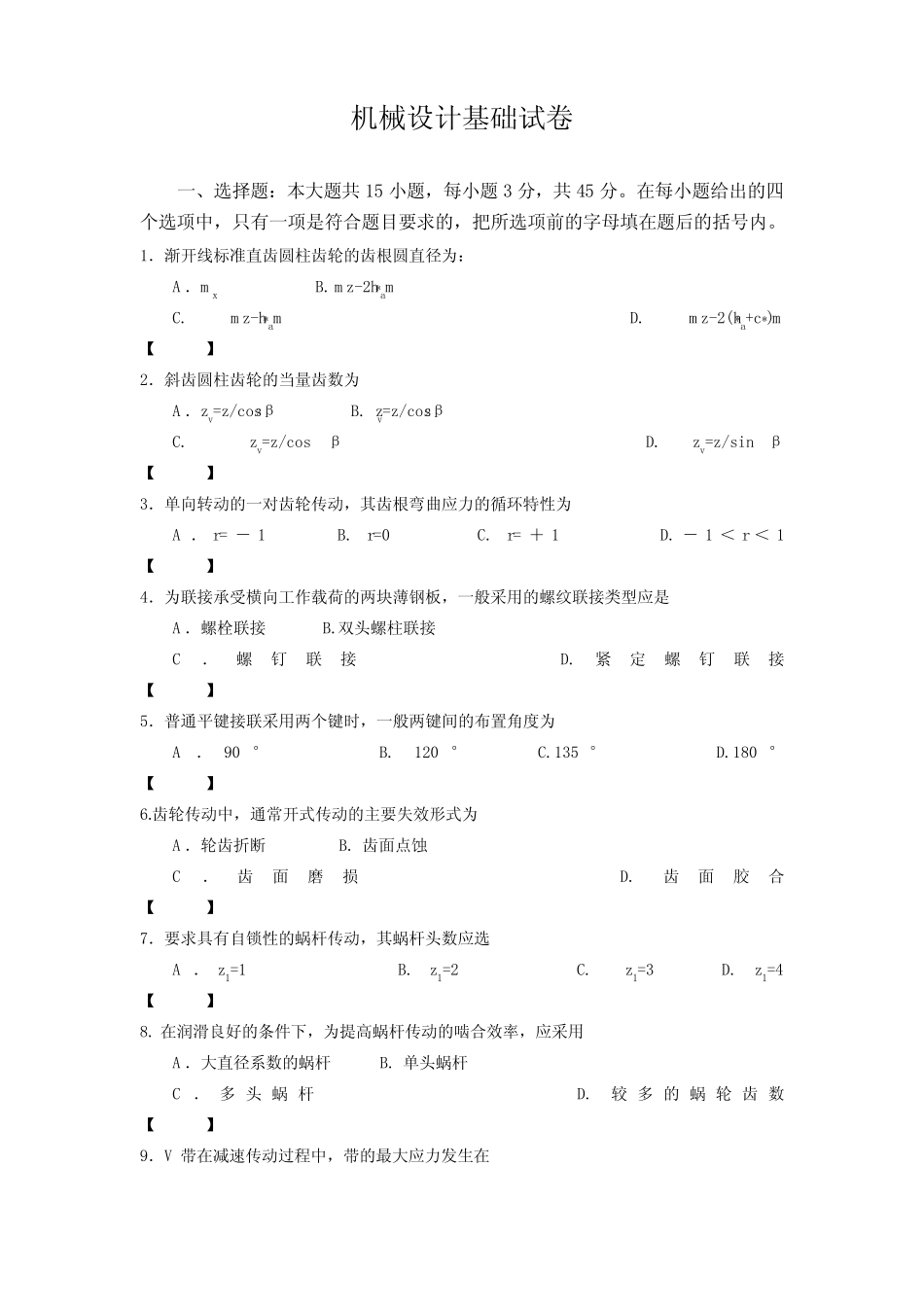

机械设计基础试卷一、选择题：本大题共15小题，每小题3分，共45分。在每小题给出的四个选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。1．渐开线标准直齿圆柱齿轮的齿根圆直径为：A．mxB.mz-2h*amC.mz-h*amD.mz-2(h*a+c*)m【】2．斜齿圆柱齿轮的当量齿数为A．zv=z/cos3βB.zv=z/cos2βC.zv=z/cosβD.zv=z/sinβ【】3．单向转动的一对齿轮传动，其齿根弯曲应力的循环特性为A．r=－1B.r=0C.r=＋1D.－1＜r＜1【】4．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是A．螺栓联接B.双头螺柱联接C．螺钉联接D.紧定螺钉联接【】5．普通平键接联采用两个键时，一般两键间的布置角度为A．90°B.120°C.135°D.180°【】6.齿轮传动中，通常开式传动的主要失效形式为A．轮齿折断B.齿面点蚀C．齿面磨损D.齿面胶合【】7．要求具有自锁性的蜗杆传动，其蜗杆头数应选A．z1=1B.z1=2C.z1=3D.z1=4【】8.在润滑良好的条件下，为提高蜗杆传动的啮合效率，应采用A．大直径系数的蜗杆B.单头蜗杆C．多头蜗杆D.较多的蜗轮齿数【】9．V带在减速传动过程中，带的最大应力发生在A．V带离开大带轮处B.V带绕上大带轮处C．V带离开小带轮处D.V带绕上小带轮处【】10．设计V带传动时，选择小带轮基准直径d1≥dmin，其主要目的是为了A．使传动的包角不致于过小B．使带的弯曲应力不致于过大C．增大带轮间的摩擦力D．便于带轮的制造【】11．滚子链传动中，如采用的大链轮齿数大于120，则A．传动的动载荷和冲击增大B．包角增大C．铰链磨损后，易发生脱链和跳齿现象D．噪音增大【】12．选择或校核联轴器时，应以计算转矩Tca为依据而不采用名义转矩T，是因为考虑到A．旋转时产生的离心载荷B．起动和制动时惯性力和工作中的过载C．联轴器的制造误差D．联轴器的材料机械性能有偏差【】13．在下列四种型号的滚动轴承中，只能承受轴向载荷的是A．6208B.N2208C.3208D.5208【】14．非液体摩擦滑动轴承，验算压强p≤[p]的目的在于避免轴承产生A．过度磨损B.点蚀C.胶合D.压溃【】15．圆柱拉伸（压缩）螺旋弹簧受载后，簧丝截面上的最大应力是A．扭矩T引起的扭切应力τ′B．弯矩M引起的弯曲应力σbC．剪力F引起的切应力τ″D．扭切应力τ′和切应力τ″之和【】二、填空题：本大题共9个小题，共18个空，每空1分，共18分。把答案填在题中横线上。16．凸轮机构中，从动件的运动规律为等速运动时，将出现冲击；而从动件的运动规律为简谐运动时，将出现冲击。17．为使凸轮机构结构紧凑，应选择基圆半径，但会导致压力角，这对凸轮机构受力不利。18．满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为机构；取最短杆为机架时，为机构。19．渐开线直齿圆柱齿轮上具有标准和标准的圆，称为分度圆。20．槽轮机构可以将拔盘的转动变成槽轮的转动。21．机械中加上飞轮，可以调节速度波动；而采用特殊装置调速器，可以调节速度波动。22．对回转件进行静平衡时，应取个校正平面；对回转件进行动平衡时，应取个校正平面。23．摩擦带传动中，从动带轮的圆周速度V2总是于主动带轮的圆周速度V1,这种现象是由所引起的。24．代号7208的滚动轴承，其内径为mm,轴承公差等级为。三、分析题：本大题只有一个小题，满分12分25．图1所示为直齿圆锥齿轮和斜齿圆柱齿轮组成的双级传动装置，动力从I轴输入，小圆锥齿轮1的转向n1如图1所示。试分析：（1）为使中间轴Ⅱ所受的轴向力可抵消一部分，确定斜齿轮3和斜齿轮4的轮齿旋向（画在图1上）；（2）在图1上分别画出圆锥齿轮2和斜齿轮3所受的圆周力Ft，径向力Fr，轴向力Fa的方向（垂直纸面向外的力用⊙表示，向内的力用表示）n1图1四、计算题：本大题共有5个小题，共53分。26．（本题满分6分）计算图2所示机构的自由度（若图中含有复合铰链、局部自由度和虚约束等情况时，应具体指出）。27．（本题满分14分）已知一对渐开线标准直齿圆柱齿轮外啮合传动，其参数为：齿数Z1=18，Z2=54，分度圆压力角α=20°,齿顶高系数h*a=1,顶隙系数C*=0.25,小齿轮1的齿顶圆直径da1=100mm。试求：（1）模数m、标准中心距a、基圆半径rb1和rb2；（2）若将齿轮的齿数改为Z1=17...
