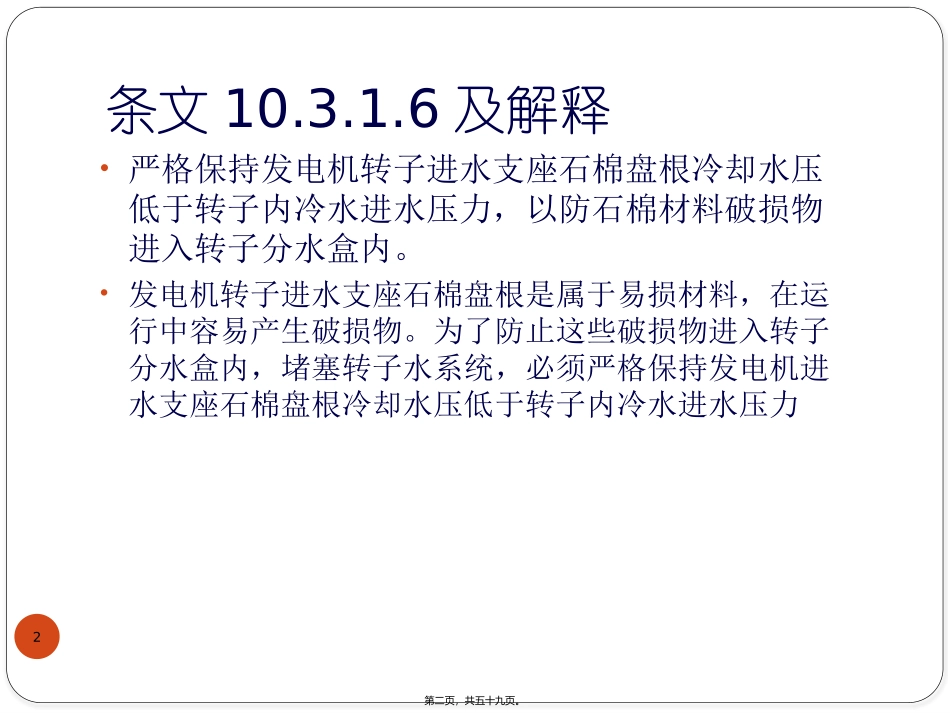

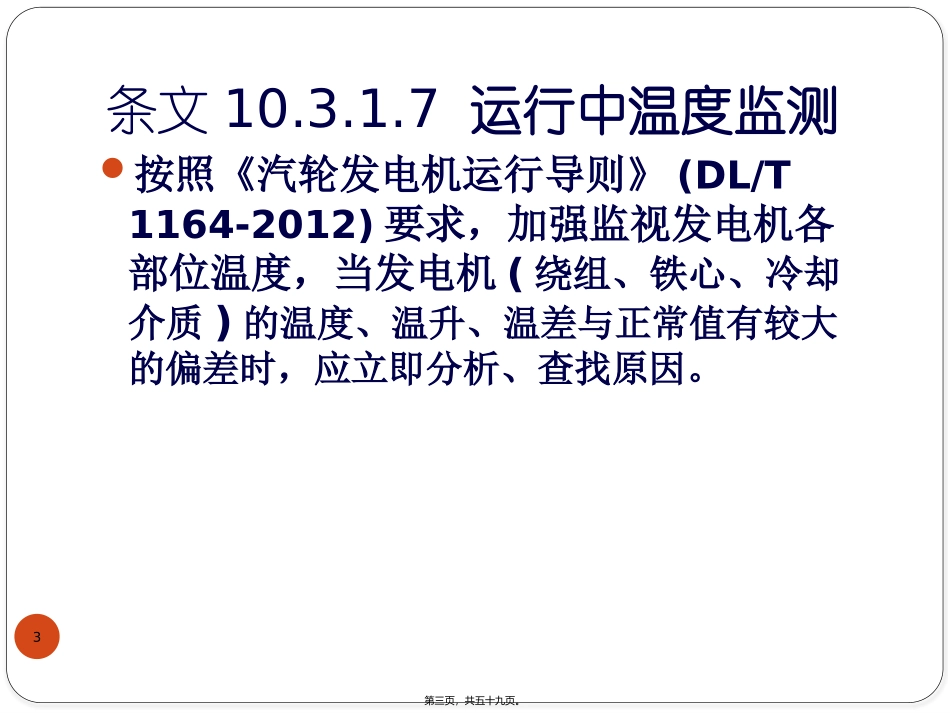

华北电力科学研究院有限责任公司白亚民1防止汽轮发电机损坏事故25项反措宣讲(下)第一页，共五十九页。条文10.3.1.6及解释2•严格保持发电机转子进水支座石棉盘根冷却水压低于转子内冷水进水压力，以防石棉材料破损物进入转子分水盒内。•发电机转子进水支座石棉盘根是属于易损材料，在运行中容易产生破损物。为了防止这些破损物进入转子分水盒内，堵塞转子水系统，必须严格保持发电机进水支座石棉盘根冷却水压低于转子内冷水进水压力第二页，共五十九页。条文10.3.1.7运行中温度监测3按照《汽轮发电机运行导则》(DL/T1164-2012)要求，加强监视发电机各部位温度，当发电机(绕组、铁心、冷却介质)的温度、温升、温差与正常值有较大的偏差时，应立即分析、查找原因。第三页，共五十九页。温度监测的规定4•对于水氢冷定子线棒层间测温元件的温差达8℃或定子线棒引水管同层出水温差达8℃报警时，应检查定子三相电流是否平衡，定子绕组水路流量与压力是否异常，如果发电机的过热是由于内冷水中断或内冷水量减少引起，则应立即恢复供水。当定子线棒温差达14℃或定子引水管出水温差达12℃，或任一定子槽内层间测温元件温度超过90℃或出水温度超过85℃时，应立即降低负荷，在确认测温元件无误后，为避免发生重大事故，应立即停机，进行反冲洗及有关检查处理。第四页，共五十九页。解释5•加强对定子线棒层间各测点及引水管出水间的温差监视，可以及时发现内冷回路堵塞的线棒，根据温差的大小，采取降低负荷或立即停机处理等措施，以避免事故的发生。•运行人员可以通过降低发电机负荷来确认测温元件是否正常。由于发电机定子的发热量与电流的平方成正比，因此，当降低发电机负荷时，测温元件的温度应有较大幅度的变化。否则，说明测温元件有问题。第五页，共五十九页。案例6河北国华定州电厂一台600MW汽轮发电机组，2004年2月新机168h试运期间，各线棒测点温差达到16℃，仍然带满负荷继续运行，造成定子接地保护动作停机，经查发电机＃13槽汽端上层出水盒有3/4被餐巾纸堵塞，导致＃13、＃14上层线棒R处过热产生裂纹击穿。事故处理是更换了故障线棒。第六页，共五十九页。条文10.3.2防止定子绕组和转子绕组漏水7•条文10.3.2.1绝缘引水管不得交叉接触，引水管之间、引水管与端罩之间应保持足够的绝缘距离。检修中应加强绝缘引水管检查，引水管外表应无伤痕。•条文10.3.2.2认真做好漏水报警装置调试、维护和定期检验工作，确保装置反应灵敏、动作可靠，同时对管路进行疏通检查，确保管路畅通。•条文10.3.2.3水内冷转子绕组复合引水管应更换为具有钢丝编织护套的复合绝缘引水管。•条文10.3.2.4为防止转子线圈拐角断裂漏水，100MW及以上机组的出水铜拐角应全部更换为不锈钢材质。第七页，共五十九页。解释（绝缘引水管问题）8•绝缘引水管是发电机内冷水回路中最易漏水的薄弱环节，因此必须详细检查确保引水管无任何伤痕、引水管间无交叉和引水管间以及与端罩间有足够的绝缘距离。如果引水管交叉接触，在正常运行中就会产生相对运动互相摩擦，使管壁磨损变薄而漏水。如果引水管之间以及与端罩间距离较近，就有可能互相之间放电，烧损引水管引起漏水。•由于钢丝编制护套具有较高的机械强度和一定的弹性，它能有效地保护复合绝缘引水管，因此，应将转子绕组复合引水管更换为有钢丝编制护套的复合绝缘引水管，以利于发电机的安全运行。第八页，共五十九页。解释（双水内冷转子问题）9•对于悬挂式护环—中心环结构的转子，每旋转一周，护环与转轴之间的径向距离就发生一次交变循环，转子绕组拐角就要承受一次疲劳应力循环，同时转子绕组拐角还要承受转子转动时其自身和相应的绕组端部的离心力引起的拉伸应力的作用。久而久之转子拐角易产生疲劳断裂漏水。我国双水内冷机组投产初期就曾多次发生此类故障，因此，应将出水铜拐角更换为高强度耐腐蚀的不锈钢拐角，以防止转子绕组拐角断裂漏水事故。第九页，共五十九页。条文10.3.2.5机组检漏标准10《汽轮发电机漏水、漏氢的检验》（DL/T607）（新修订版已经报批）对水内冷系统密封性进行检验。当对水压试验结果不确定时，宜用气密试验查漏...
