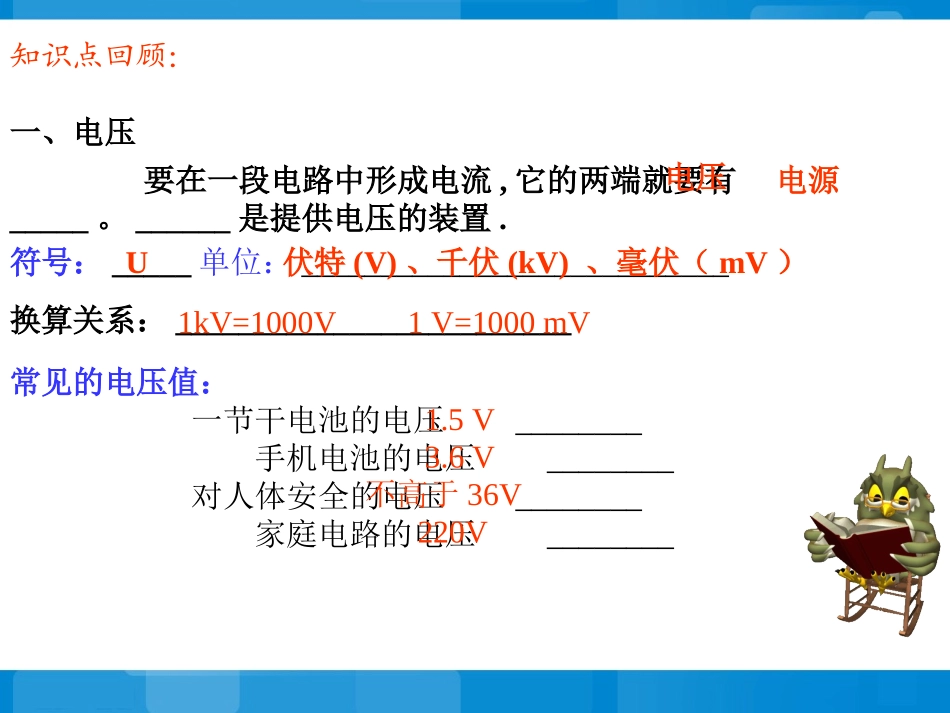

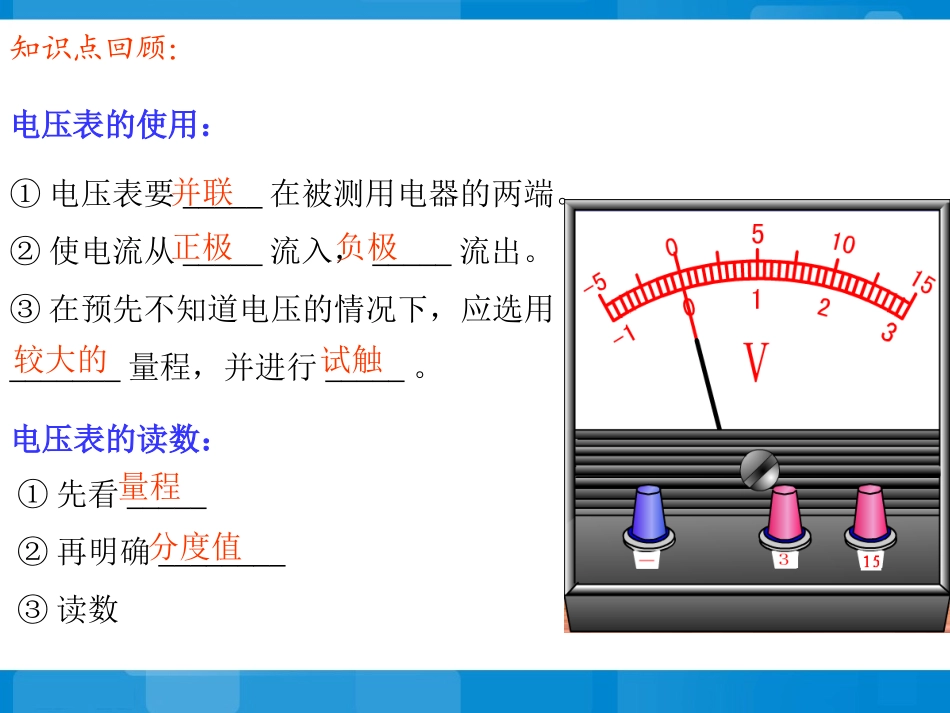

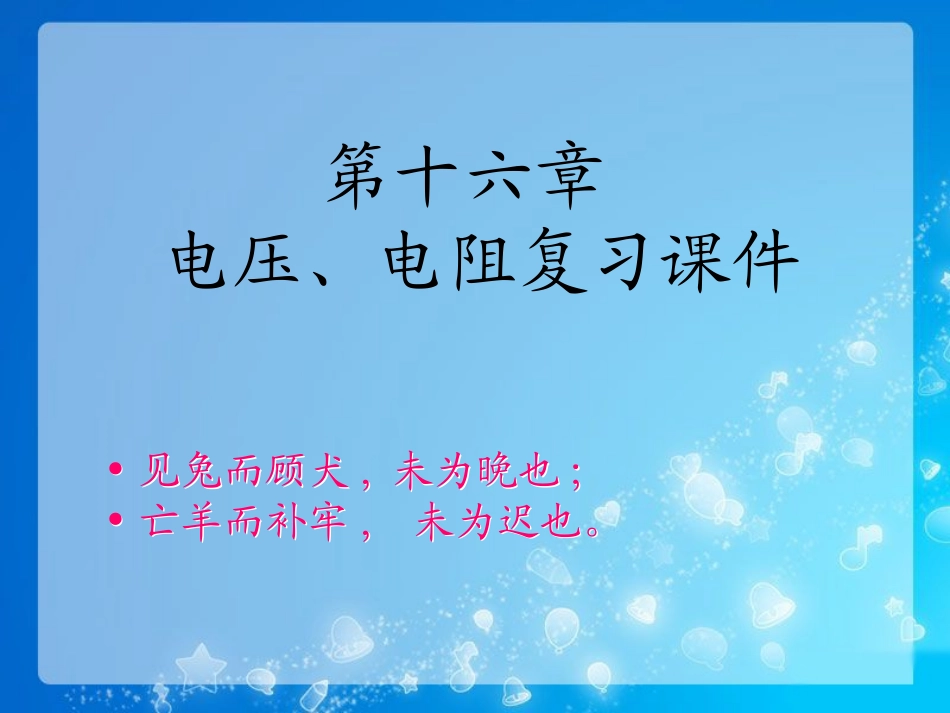

第十六章电压、电阻复习课件•见兔而顾犬,未为晚也;•亡羊而补牢,未为迟也。•见兔而顾犬,未为晚也;•亡羊而补牢,未为迟也。一、电压一、电压知识点回顾：要在一段电路中形成电流,它的两端就要有_____。______是提供电压的装置.符号：_____单位：___________________________换算关系：_________________________常见的电压值：一节干电池的电压________手机电池的电压________对人体安全的电压________家庭电路的电压________电压电源U伏特(V)、千伏(kV)、毫伏（mV）1kV=1000V1V=1000mV1.5V3.6V不高于36V220V电压表的使用：电压表的使用：知识点回顾：①电压表要_____在被测用电器的两端。②使电流从_____流入，_____流出。③在预先不知道电压的情况下，应选用_______量程，并进行_____。电压表的读数：①先看_____②再明确________③读数并联正极负极较大的试触量程分度值V2L2L11、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压VL1L2练习：+-2、开关闭合，测_____电压，开关断开测_____电压。L2电源练习：1.5V12.5V知识点回顾：1、串联电路电压规律在串联电路中，总电压等于各部分电压之和U=U1+U22、并联电路电压规律在并联电路中，各支路电压相等，且等于干路电压U=U1=U2探究串、并联电路电压的规律练习：1、如图6-5所示电路，将开关闭合后，电压表V1和V2的示数分别为10V和4V，则此时L2两端的电压为()A．4VB．6VC．10VD．14V【解析】该电路是串联电路，电压表V1测的是L1与L2两端的总电压，V2测的是L1两端的电压，由于串联电路中的总电压等于各部分电路的两端电压之和，那么，L2两端的电压就是总电压与L1两端电压差，即：U2=U-U1=10V-4V=6V．2、仔细观察下面电路图，若开关S由断开到闭合，电压表的示数变化情况为（）A.不变B.增大C.减小D.无法确定DB1．在如图所示的电路中，能用电压表正确地测出灯L1两端电压的是()B3、甜甜同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是()A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路D．电流表被短路D4、关于电流表和电压表的使用，下列说法中错误的是()A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出C5、如图所示，电路中的两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是()A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表A6、在如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是()A．灯L1短路B．灯L2短路C．灯L1处开路D．灯L2处开路B7、如图所示，电源电压为6V，电压表的示数是4V，则灯L1两端的电压是()A．2VB．4VC．6VD．无法确定A8、如图所示，关于电表1、2、3的种类的判断，其中正确的是（）A．表1、2、3均为电流表B．表1、2、3均为电压表C．表1、2为电压表，表3为电流表D．表1、2为电流表，表3为电压表C9、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321B课堂练习在图7甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:【】A.4.8V1.2V;B.6V1.2V;C.1.2V6V;D.1.2V4.8V.图7A•（2011年中考·山东烟台卷）如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（）•A.电流表的示数变小，电压表的示数变小•B.电流表的示数变小，电压表的示数变大•C.电流表的示数不变，电压表的示数变小•D.电流表的示数变大，电压表的示数变大VPRSAC12、L1vL2比较仪表电压表电流表用途符号连接方法位置效果量程大小分度值与电源连接相同点测量电路两端的电压...
