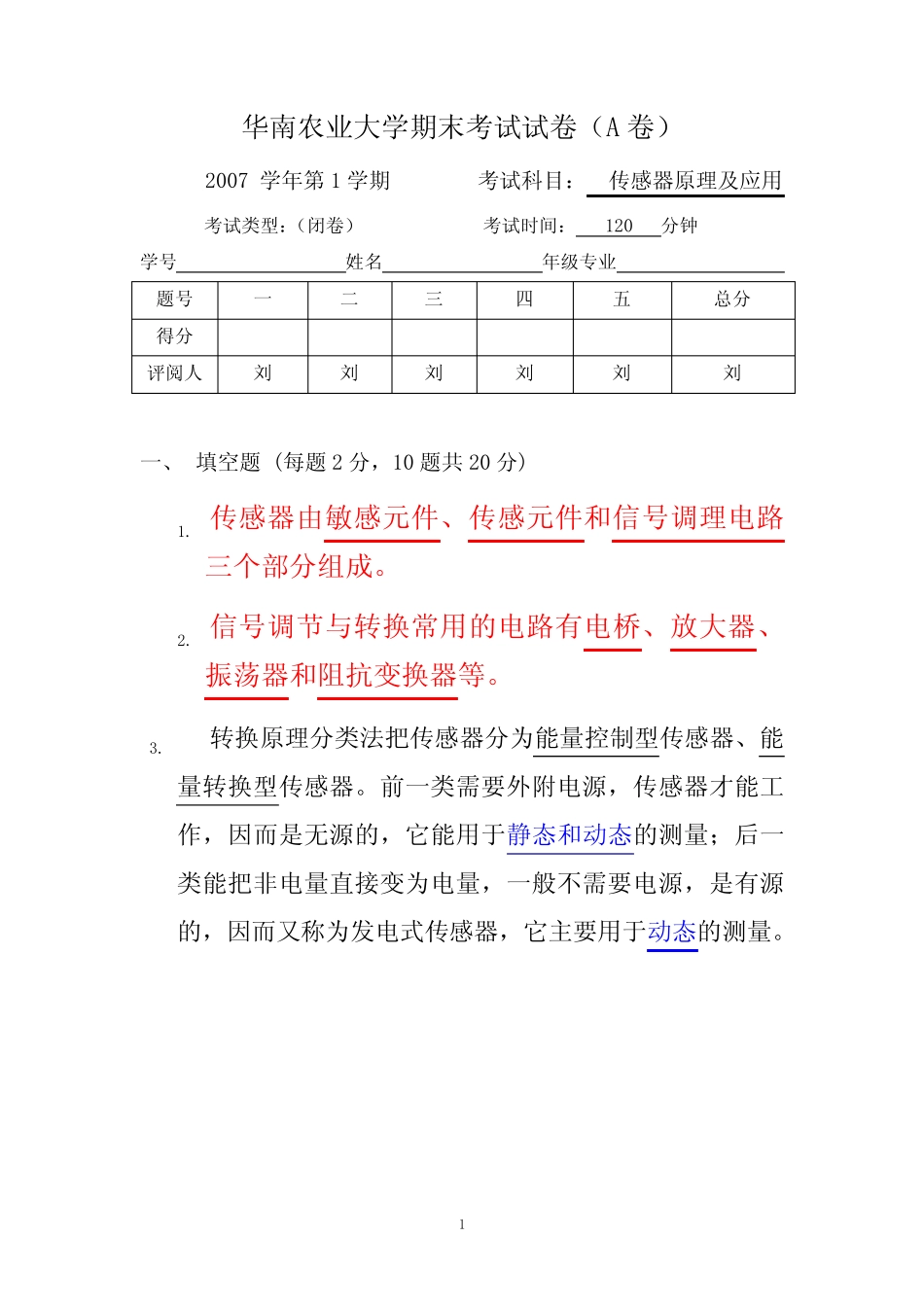

1华南农业大学期末考试试卷(A卷)2007学年第1学期考试科目:传感器原理及应用考试类型:(闭卷)考试时间:120分钟学号姓名年级专业题号一二三四五总分得分评阅人刘刘刘刘刘刘一、填空题(每题2分,10题共20分)1.传感器由敏感元件、传感元件和信号调理电路三个部分组成。2.信号调节与转换常用的电路有电桥、放大器、振荡器和阻抗变换器等。3.转换原理分类法把传感器分为能量控制型传感器、能量转换型传感器。前一类需要外附电源,传感器才能工作,因而是无源的,它能用于静态和动态的测量;后一类能把非电量直接变为电量,一般不需要电源,是有源的,因而又称为发电式传感器,它主要用于动态的测量。24.传感器在稳态下输出变化量与输入变化量之比为其静态灵敏度,xyS。传感器校准曲线的斜率就是其灵敏度。5.传感器产生漂移的原因有两个方面:一是传感器自身结构参数;二是周围环境(如温度、湿度等)。最常见的漂移是温度漂移,即周围环境温度变化而引起输出量的变化,温度漂移主要表现为温度零点漂移和温度灵敏度漂移。6.与阶跃响应特性有关的指标有:时间常数τ、上升时间tr、响应时间ts、超调量a、衰减度φ等。7.对于动态特性测试时使用的最典型最简单易实现的标准输入信号是正弦信号和阶跃信号。8.内光电效应是光敏电阻的工作原理。9.NTC表示负电阻温度系数热敏电阻10.PTC表示正电阻温度系数热敏电阻11.CTR表示特定温度下电阻值会发生突变的临界温度电阻器12.热敏电阻输出特性的线性化处理方法有:线性化网络、计算修正法、温度-频率转换电路改善非线性。313.热敏电阻输出的线性化方法中的计算修正法中包括两大类,一是硬件(电子线路)法、一是软件(程序)法。其中软件法中当已知热敏电阻的实际特性和要求的理想特性时,可采用线性插值等方法将特性分段并把分段点的值存放在计算机的内存中,计算机将根据热敏电阻的实际输出值进行校正计算,给出要求的输出值。14.热电偶的应用主要依据三大定律。这三大定律分别是:中间导体定律、标准电极定律、中间温度定律。15.薄膜热电偶的测温范围为-200℃~300℃。16.热电偶冷端的温度补偿方法有:冷端温度修正法和电桥补偿法。17.压电元件的常用结构形式有并连接法和串连接法。18.压电式传感器的内阻抗很高,而输出的信号微弱,因此一般不能直接显示和记录。压电式传感器要求测量电路的前级输入端要有足够高的阻抗,这样才能防止电荷迅速泄漏,减少测量误差减小。19.磁敏二极管受温度影响非常大,必须对其进行温度补偿。常用的温度补偿电路有互补式、差分式、全桥式、热敏电阻。420.霍尔传感器是基于霍尔效应的一种传感器。它将磁场的变化转化为霍尔电势的变化并输出,以达到测量磁场的目的。1.把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的,其次级绕组都用__差动___形式连接,所以又叫_差动变压器式传感器___。2.在选购线性仪表时,必须考虑应尽量使选购的仪表量程为欲测量的__1.5倍___左右为宜。3.在光的作用下,电子吸收光子能量从键合状态过渡到自由状态,引起物体电阻率的变化,这种现象称为__光电导效应___。4.根据霍尔元件的霍尔电势UH的表达式可知,霍尔元件一般可用于三种情况的测量,分别是__测量电流I,测量磁感应强度B,功率测量。5.传感器由敏感元件、___传感元件__、测量转换电路三部分组成。6.若将温度为T的圆环导体截断并接入一与其温度相同的另一段不同材质的导体,则回路中总的热电势为___0__。7.丝式电阻应变片的金属丝的作用是感受机械试件的___应变变化___,称其为敏感栅。8.压电式加速度传感器的频率范围广、动态范围宽、灵敏度高,故应用较为广泛。9.传感器的响应特性必须在所测量范围内保持__不失真__的测量条件。10.金属导体组成的热点偶,当引入第三导体时,只要保持其_两端温度相同___,则对总热电势无影响,这一结论称为_中间导体定律__。11.码盘式传感器是建立在编码器的基础上的,它能够将角度转换为数字编码,是一种数字式的传感器。码盘按结构可以分为接触式、_光电式和电磁式__三种。12.当超声波在一种介质中传播到界面或遇到另一种介质,其方向不垂直...
