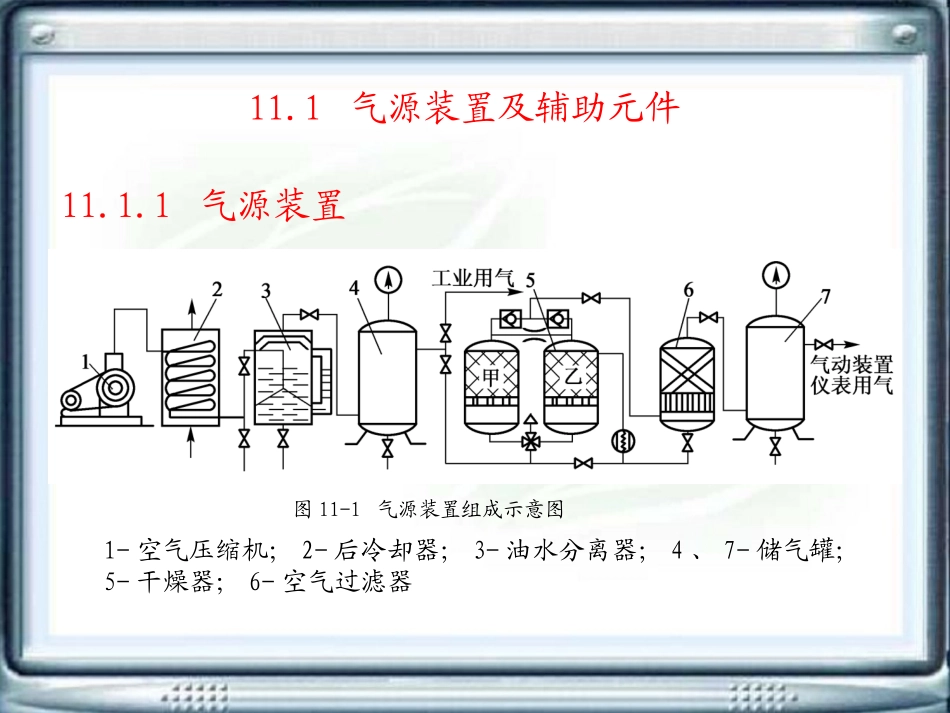

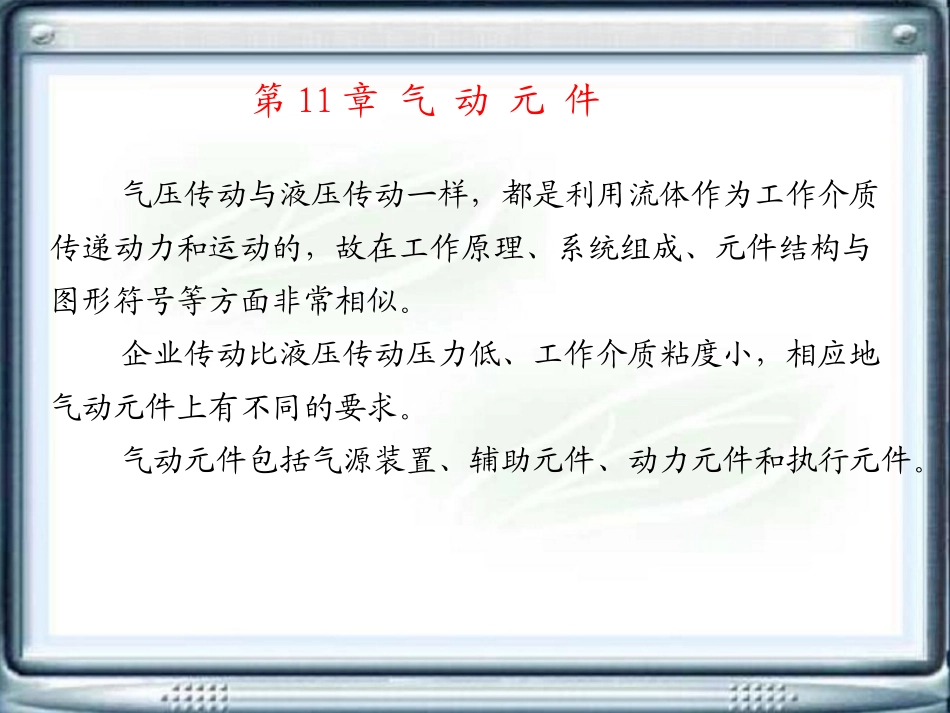

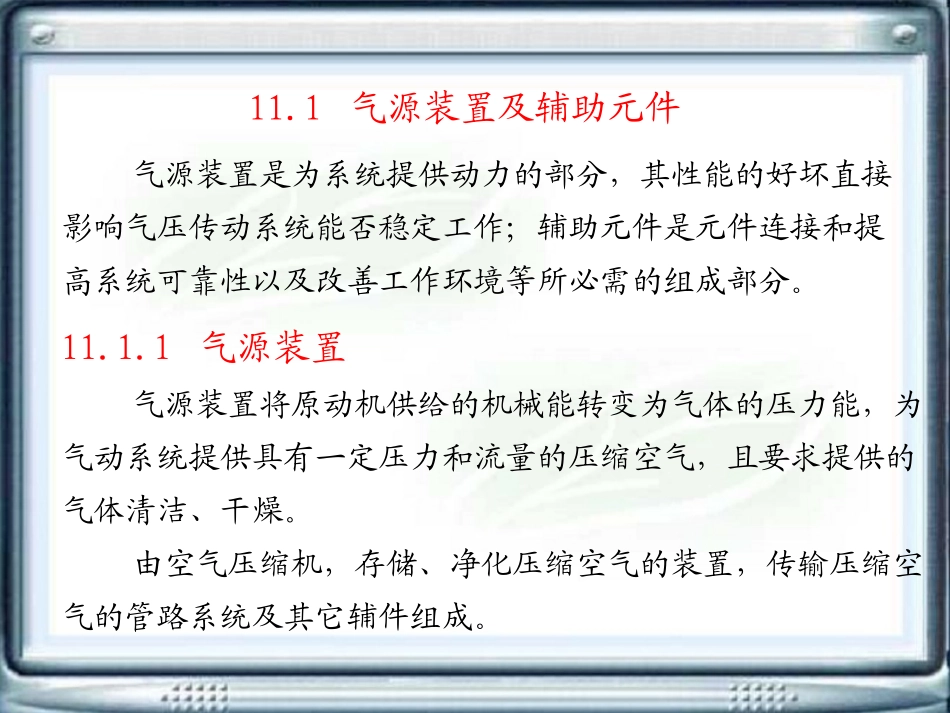

第11章气动元件气压传动与液压传动一样，都是利用流体作为工作介质传递动力和运动的，故在工作原理、系统组成、元件结构与图形符号等方面非常相似。企业传动比液压传动压力低、工作介质粘度小，相应地气动元件上有不同的要求。气动元件包括气源装置、辅助元件、动力元件和执行元件。11.1气源装置及辅助元件11.1.1气源装置气源装置是为系统提供动力的部分，其性能的好坏直接影响气压传动系统能否稳定工作；辅助元件是元件连接和提高系统可靠性以及改善工作环境等所必需的组成部分。气源装置将原动机供给的机械能转变为气体的压力能，为气动系统提供具有一定压力和流量的压缩空气，且要求提供的气体清洁、干燥。由空气压缩机，存储、净化压缩空气的装置，传输压缩空气的管路系统及其它辅件组成。11.1气源装置及辅助元件11.1.1气源装置图11-1气源装置组成示意图1-空气压缩机；2-后冷却器；3-油水分离器；4、7-储气罐；5-干燥器；6-空气过滤器1-空气压缩机：用以产生压缩空气，吸气口装有空气过滤器；2-后冷却器：用以降低压缩空气的温度，使汽化的水、油凝结出来；3-油水分离器：用以分离并排出凝结的水滴、油滴、杂质等；4-储气罐：用以存储压缩空气，稳定压缩空气的压力，并除去部分油分和水分；5-干燥器：用以进一步吸收或排除压缩空气中的水分及油分，使之变成干燥空气；6-过滤器：用以进一步过滤压缩空气中的灰尘、杂质颗粒；7-储气罐：储气罐4输出的压缩空气用于一般要求的气压传动系统（称为一次净化），从储气罐7输出的压缩空气可用于要求较高的气动系统。1、空气压缩机是气动系统的动力源，它将电动机输出的机械能转变为气体的压力能输送给气动系统。（1）空气压缩机的分类按工作原理分为：容积式和速度式两大类；按输出压力分为：低压压缩机、中压压缩机、高压压缩机和超高压压缩机；按输出流量分为：微型、小型、中型、大型；按润滑方式分为：油润滑和无油润滑（2）空气压缩机的工作原理容积式空气压缩机为例。最常用的是活塞式空气压缩机，其工作原理与容积式液压泵一致。如图11-2所示。图11-2活塞式空气压缩机工作原理图1-排气阀；2-气缸；3-活塞；4-活塞杆；5-滑块；6-滑道；7-连杆；8-曲柄；9-吸气阀（3）空气压缩机的选用以气压传动系统所需要的工作压力和流量两个参数为依据。目前工程实际中常用的工作压力为0.5-0.8MPa，可直接选用额定压力为0.7-1MPa的低压空气压缩机，特殊需要也可选用中、高压或超高压的空气压缩机。2、压缩空气的净化装置净化设备一般包括后冷却器、油水分离器、干燥器、空气过滤器、储气罐。（1）后冷却器一般安装在空气压缩机的出口管路上，其作用是把空气压缩机排出的压缩空气的温度由140-170℃降至40-50℃，使得其中尚存的大部分水、油转化成液态，以便于排出。一般是水冷式的换热器，其结构形式有蛇管式、列管式、套管式等。如图11-3列管式结构示意图。图11-3列管式后冷却器2、压缩空气的净化装置净化设备一般包括后冷却器、油水分离器、干燥器、空气过滤器、储气罐。（2）油水分离器其作用是将经后冷却器降温析出的水滴、油滴等杂质从压缩空气中分离出来。工作原理：使压缩空气进入油水分离器后产生流向和流速的急剧变化，再依靠惯性作用，将密度比压缩空气大的油滴和水滴分离出来。图11-4撞击挡板式油水分离器2、压缩空气的净化装置净化设备一般包括后冷却器、油水分离器、干燥器、空气过滤器、储气罐。（3）储气罐其作用是存储一定数量的压缩空气，以解决空气压缩机的输出气量和气动设备的耗气量之间的不平衡；消除空气压缩机排气的压力波动及由此引起的管道振动，保证供气的连续性、平稳性；进一步分离压缩空气中的油分、水分。（3）储气罐为保证储气罐的正常使用，每个储气罐还应包括以下附件：1）安全阀调整极限压力，其调整压力比工作压力高10%；2）压力表指示罐内空气压力3）检查孔清除内部杂质、检查内部情况4）排液接管位于储气罐的底部，用于排放底部所积油和水。图11-5储气罐（4）干燥器其作用是为了满足精密气动设备用气，把初步净化的压缩空气进一步净化以吸收和排除其中的水分、油分及杂质，使湿空气变成干空气。压缩空气...
