电感式传感器资料教学课件VIP免费

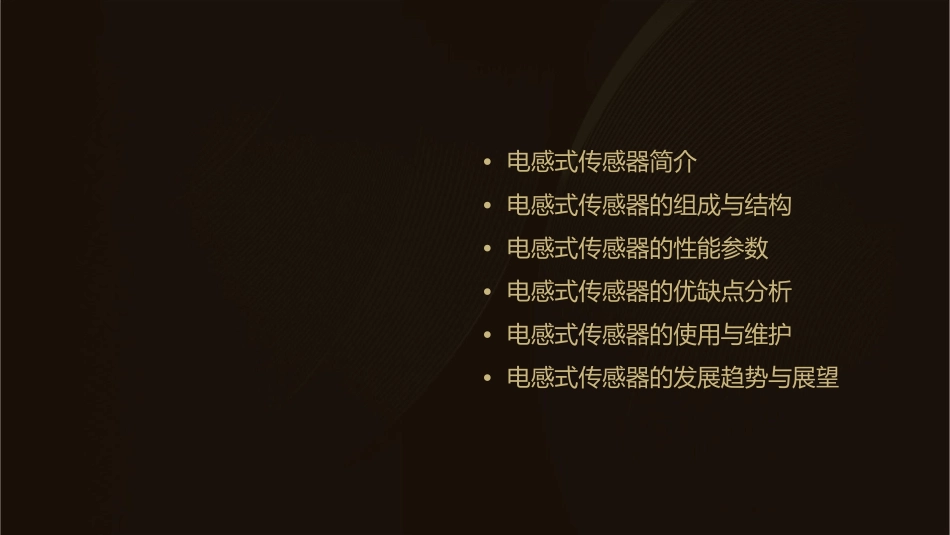

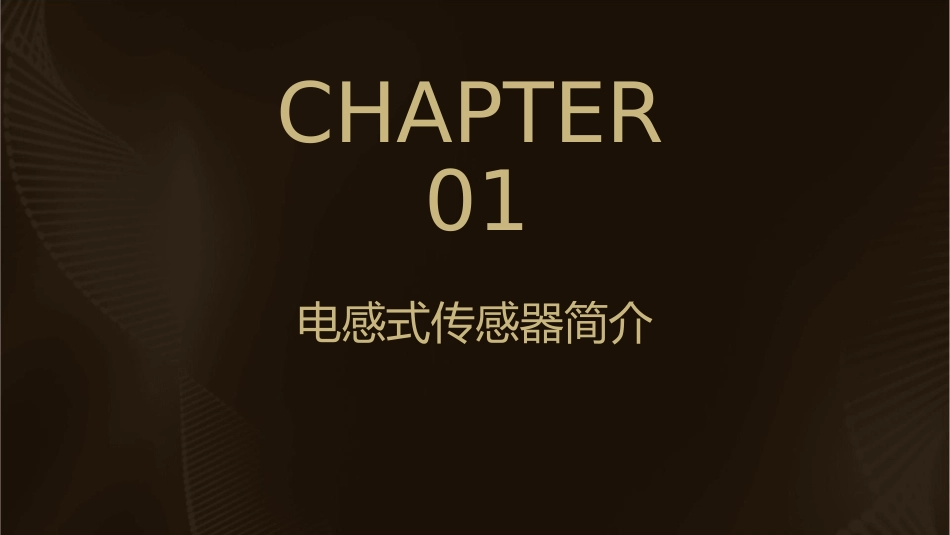

电感式传感器资料教学课件•电感式传感器简介•电感式传感器的组成与结构•电感式传感器的性能参数•电感式传感器的优缺点分析•电感式传感器的使用与维护•电感式传感器的发展趋势与展望CHAPTER01电感式传感器简介定义与工作原理定义电感式传感器是一种基于电磁感应原理，将非电量（如压力、位移、速度等）转换为电信号的装置。工作原理通过改变磁感应线圈的磁通量，引起线圈电感量的变化，进一步将这种变化转换为电信号输出。类型与特点类型变磁阻式、变磁导式、差动式等。特点结构简单、可靠性高、寿命长、成本低、响应速度快等。应用领域压力测量位移测量速度测量其他应用广泛应用于工业生产中的压力测量，如气瓶压力、管道压力等。用于检测机械设备的位移量，如直线位移、角位移等。流量、液位、重量等非电量检测领域也有广泛应用。用于检测物体的速度，如转速表等。CHAPTER02电感式传感器的组成与结构感应线圈01020304感应线圈是电感式传感器的主要组成部分，通常由绕组线绕在绝缘骨架上构成。感应线圈的作用是产生磁场，并与被测物体相互作用，从而改变线圈的电感量。感应线圈的匝数、线径和绕组方式等参数直接影响传感器的灵敏度和测量范围。感应线圈的绝缘材料和骨架材料的选择也影响传感器的性能和稳定性。铁芯01020304铁芯是电感式传感器中的重要组成部分，通常由磁性材料制成。铁芯的作用是增强磁场，提高传感器的灵敏度和线性度。铁芯的磁导率、尺寸和形状等参数对传感器的性能有重要影响。铁芯材料的选择也需考虑温度系数和稳定性等因素，以确保传感器在不同环境下的性能稳定。测量电路输入02标题测量电路是电感式传感器中的信号处理部分，用于将感应线圈的电感量转换为可测量的电压或电流信号。测量电路通常由差分放大器、相敏检波器和滤波器等组成。0103差分放大器的作用是将感应线圈的电感量变化转换为电压变化，相敏检波器的作用是将交流信号转换为直流信号，滤波器的作用是消除噪声和干扰。测量电路的设计和选择直接影响传感器的输出特性和测量精度。04信号处理单元信号处理单元是电感式传感器中的重要组成部分，用于对测量电路输出的信号进行进一步处理和分析。信号处理单元通常由微处理器、A/D转换器和数字信号处理算法等组成。微处理器的作用是对信号进行采集、计算和分析，A/D转换器的作用是将模拟信号转换为数字信号，数字信号处理算法的作用是对信号进行滤波、平滑和特征提取等处理。信号处理单元的设计和选择直接影响传感器的数据处理能力和应用范围。CHAPTER03电感式传感器的性能参数灵敏度灵敏度：指传感器输出变化量与引起该变化量的被测变量增量之比。灵敏度越高，传感器对微小变化的响应能力越强，测量精度越高。灵敏度受多种因素影响，如线圈匝数、磁导率、线圈截面等。灵敏度是非线性传感器的重要参数，需要根据实际需求进行选择和调整。线性范围线性范围：指传感器输出量与输入量之间的实际关系曲线所在的区域。在线性范围内，传感器输出量与输入量成正比关系，误差较小。线性范围的大小取决于传感器内部结构和工作原理。在选择和使用传感器时，需要了解其线性范围，以确保测量精度和可靠性。频率响应频率响应：指传感器对不同频率的输入信号的响应能力。电感式传感器的频率响应受线圈电感、线圈电容、磁芯磁导率等因素影响。频率响应是衡量传感器动态特性的重要指标。在高速测量或动态测量中，需要考虑传感器的频率响应，以确保测量结果的准确性和可靠性。温漂与稳定性温漂：指传感器输出受温度变化的影响程度。稳定性：指传感器在长时间内保持其基本性能参数的能力。温度对传感器性能的影响是不可忽视的，因此需要关注温漂和稳定性。选用时需要了解传感器的温漂和稳定性参数，以确保其在不同温度环境下能够正常工作并保证测量精度。CHAPTER04电感式传感器的优缺点分析优点测量精度高可靠性高由于电感式传感器采用电磁感应原理，能够实现高精度的测量，适用于对测量精度要求高的场合。电感式传感器结构简单，工作可靠，不易出现故障，维护成本较低。稳定性好响应速度快电感式传感器具有较好的稳定电感式传感器具有较快的响应性，不易受到环境温...
