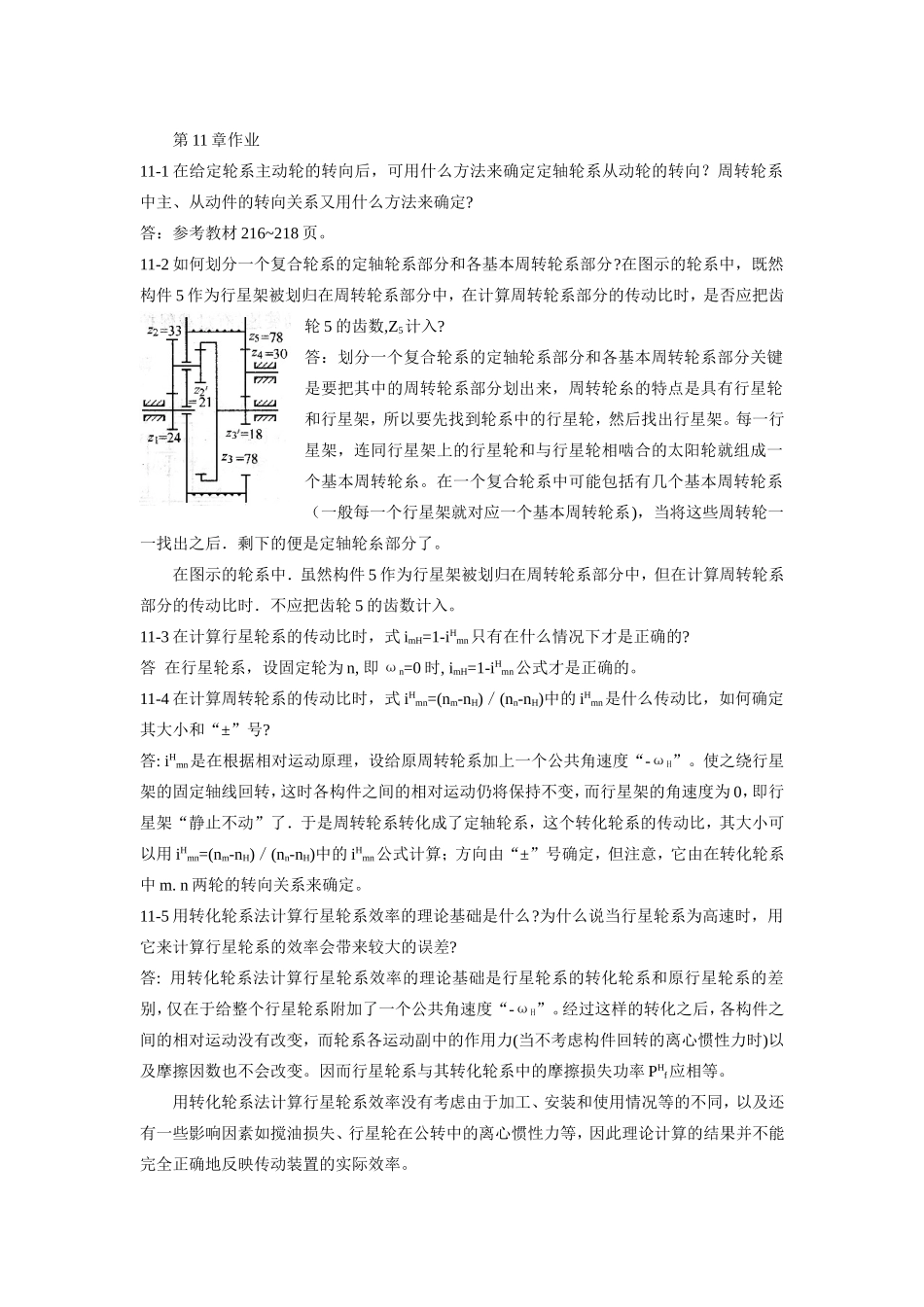

第11章作业11-1在给定轮系主动轮的转向后，可用什么方法来确定定轴轮系从动轮的转向？周转轮系中主、从动件的转向关系又用什么方法来确定?答：参考教材216~218页。11-2如何划分一个复合轮系的定轴轮系部分和各基本周转轮系部分?在图示的轮系中，既然构件5作为行星架被划归在周转轮系部分中，在计算周转轮系部分的传动比时，是否应把齿轮5的齿数,Z5计入?答：划分一个复合轮系的定轴轮系部分和各基本周转轮系部分关键是要把其中的周转轮系部分划出来，周转轮糸的特点是具有行星轮和行星架，所以要先找到轮系中的行星轮，然后找出行星架。每一行星架，连同行星架上的行星轮和与行星轮相啮合的太阳轮就组成一个基本周转轮糸。在一个复合轮系中可能包括有几个基本周转轮系（一般每一个行星架就对应一个基本周转轮系)，当将这些周转轮一一找出之后．剩下的便是定轴轮糸部分了。在图示的轮系中．虽然构件5作为行星架被划归在周转轮系部分中，但在计算周转轮系部分的传动比时．不应把齿轮5的齿数计入。11-3在计算行星轮系的传动比时，式imH=1-iHmn只有在什么情况下才是正确的?答在行星轮系，设固定轮为n,即ωn=0时,imH=1-iHmn公式才是正确的。11-4在计算周转轮系的传动比时，式iHmn=(nm-nH)／(nn-nH)中的iHmn是什么传动比，如何确定其大小和“±”号?答:iHmn是在根据相对运动原理，设给原周转轮系加上一个公共角速度“-ωH”。使之绕行星架的固定轴线回转，这时各构件之间的相对运动仍将保持不变，而行星架的角速度为0，即行星架“静止不动”了．于是周转轮系转化成了定轴轮系，这个转化轮系的传动比，其大小可以用iHmn=(nm-nH)／(nn-nH)中的iHmn公式计算；方向由“±”号确定，但注意，它由在转化轮系中m.n两轮的转向关系来确定。11-5用转化轮系法计算行星轮系效率的理论基础是什么?为什么说当行星轮系为高速时，用它来计算行星轮系的效率会带来较大的误差?答:用转化轮系法计算行星轮系效率的理论基础是行星轮系的转化轮系和原行星轮系的差别，仅在于给整个行星轮系附加了一个公共角速度“-ωH”。经过这样的转化之后，各构件之间的相对运动没有改变，而轮系各运动副中的作用力(当不考虑构件回转的离心惯性力时)以及摩擦因数也不会改变。因而行星轮系与其转化轮系中的摩擦损失功率PHf应相等。用转化轮系法计算行星轮系效率没有考虑由于加工、安装和使用情况等的不同，以及还有一些影响因素如搅油损失、行星轮在公转中的离心惯性力等，因此理论计算的结果并不能完全正确地反映传动装置的实际效率。11-6何谓正号机构、负号机构?各有何特点?各适用于什么场合?答:行星轮系的转化轮系中当传动比iH1n>o，称为正号机构；当传动比iH1nlibⅢl时，出现封闭功率流。这种封闭的功率流将增大摩擦功率损失，使轮系的效率和强度降低，对于传动极为不刊。11-8在确定行星轮系各轮齿数时，必须满足哪些条件，为什么?答设计行星轮系时，各轮齿数的选择应满足四个条件；对于不同的轮系，这四个条件具体表达式不尽相同，下面以内齿轮3固定，各轮均为标准齿轮的2K—H型轮系为例加以说明。(1)保证实现给定的传动比：z3=(i1H-1)z1(2)满足同心条件(即保证两太阳轮和系杆的轴线重合):Z3=z1+2z2(3)满足k个行星轮均布安装(即满足装配条件)：N=(z3+z1)/k(n为整数)(4)满足邻接条件（即保证相邻行星轮不致相互碰撞)：(z1+z2)sin(180º/k)>z2+2ha*11-9在行星轮系中采用均载装置的目的何在?采用均载装置后会不会影响该轮系的传动比?答在行星轮系中，常把某些构件作成可以浮动的．在轮系运转中，如各行星轮受力不均匀。这些构件能在一定的范围内自由浮动，以达...
