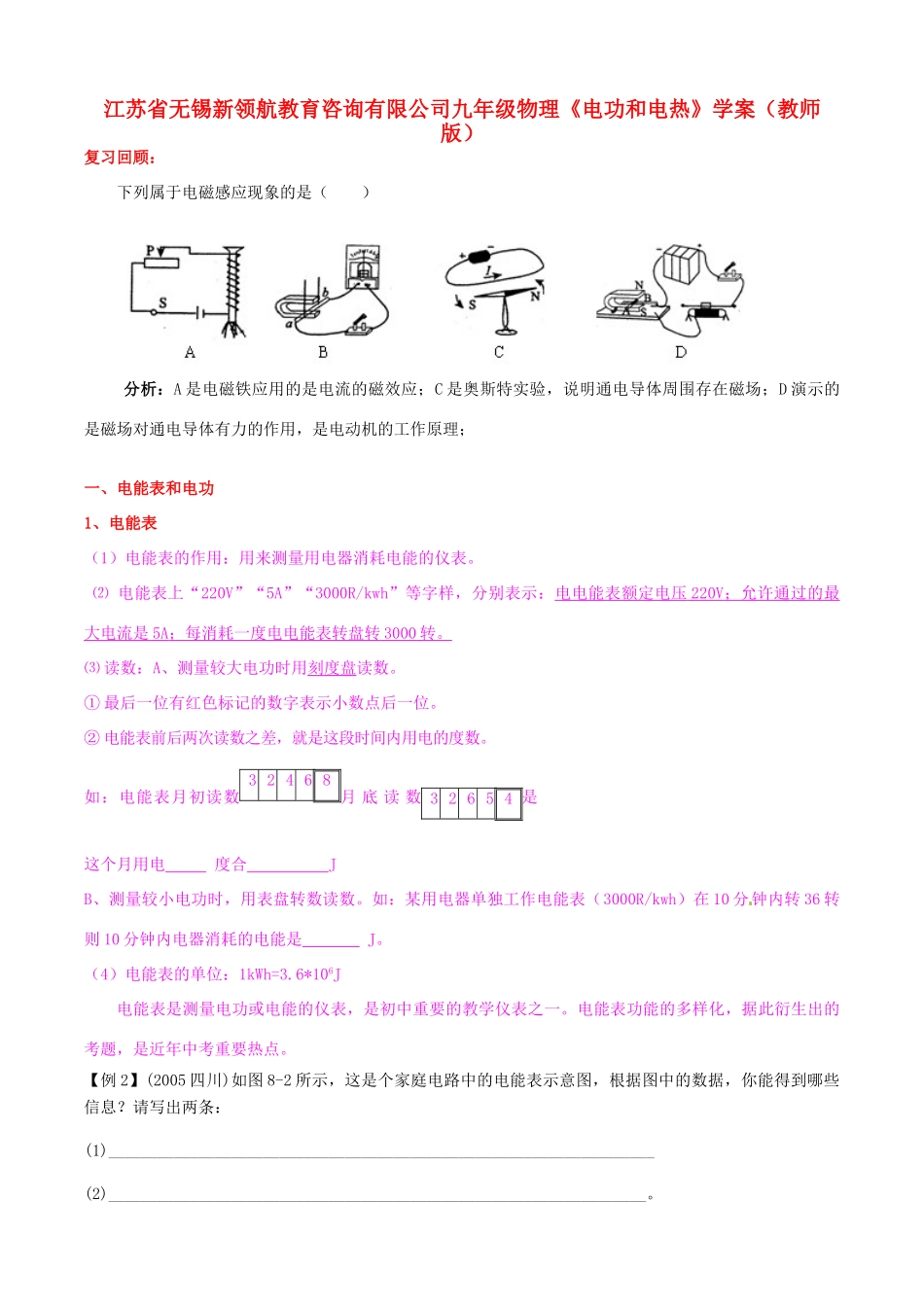

江苏省无锡新领航教育咨询有限公司九年级物理《电功和电热》学案（教师版）复习回顾：下列属于电磁感应现象的是（）分析：A是电磁铁应用的是电流的磁效应；C是奥斯特实验，说明通电导体周围存在磁场；D演示的是磁场对通电导体有力的作用，是电动机的工作原理；一、电能表和电功1、电能表（1）电能表的作用：用来测量用电器消耗电能的仪表。⑵电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。⑶读数：A、测量较大电功时用刻度盘读数。①最后一位有红色标记的数字表示小数点后一位。②电能表前后两次读数之差，就是这段时间内用电的度数。如：电能表月初读数月底读数是这个月用电度合JB、测量较小电功时，用表盘转数读数。如：某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。（4）电能表的单位：1kWh=3.6*106J电能表是测量电功或电能的仪表，是初中重要的教学仪表之一。电能表功能的多样化，据此衍生出的考题，是近年中考重要热点。【例2】(2005四川)如图8-2所示，这是个家庭电路中的电能表示意图，根据图中的数据，你能得到哪些信息？请写出两条：(1)___________________________________________________________________(2)__________________________________________________________________。3246832654解析：电能表俗称电度表，是家庭电路中常用测量用电器一段时间内消耗电功多少的仪表，对于电能表，我们应掌握它的作用和重要参数。根据它的铭牌，我们可以获得很多信息：“××V”表示它的使用电压，“×(××)A”表示这个电能表长时间和短时间允许通过的最大电流，“50Hz”表明它能在50Hz的交流电路中使用。表盘上的最右边示数为小数点后读数。有的电能表还有“3000r/kW·h”字样，表示接在这个电能表上的用电器，每消耗1kW·h电能，电能表的转盘转过3000转。此题是对新课程目标“能简单描述所观察物理现象的主要特征”的落实。另外，此类信息题为开放性试题，答案不唯一，只要表达的信息准确即可，同时也要注意表达时语言的简练。答案：(1)电能表使用的电压是220V(2)电能表此时的读数是123.4度(或123.4kW·h)等2、电功1、定义：电流通过某段电路所做的功叫电功。2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。4、计算公式：W=UIt=Pt（适用于所有电路）对于纯电阻电路可推导出：W=I2Rt=U2t/R①串联电路中常用公式：W=I2RtW1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式：W=U2t/RW1:W2=R2:R1③无论用电器串联或并联。计算在一定时间所做的总功常用公式W=W1+W2+…Wn5、单位：国际单位是焦耳（J）常用单位：度（kwh）1度=1千瓦时=1kwh=3.6×106J（2011·山东临沂）2.某日光灯接在照明电路中正常工作时，其电流是0.13A，若通电10min，有J的电能转化成了热能和能。【解题思路】电流通过灯泡做功过程，是电能转化为热能和光能的过程。要计算消耗电能，本题知道电压、电流和通电时间，可以直接使用电功公式W=UIt计算。W=UIt=220V×0.13A×600s=17160J【答案】17160光【点评】本题考查了电流做功的实质和电功的计算，难度较小。（2011·山东济宁）10.电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功跟电压的关系，他选用的器材如图4所示。其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值。(1)请你用笔画线代替导线，帮他把实验电路连接完整。(2)他在该实验中选用两根阻值不同的电阻丝，其目的是。（3）在这个实验中，李明是通过观察比较来比较电流做功多少的。电流通过电阻丝做的功多（填R1或R2）。（4）由这个实验可以得到的结论是：。【解题思路】要通过实验探究电功跟电压的关系，就应控制电流和通电时间相...
