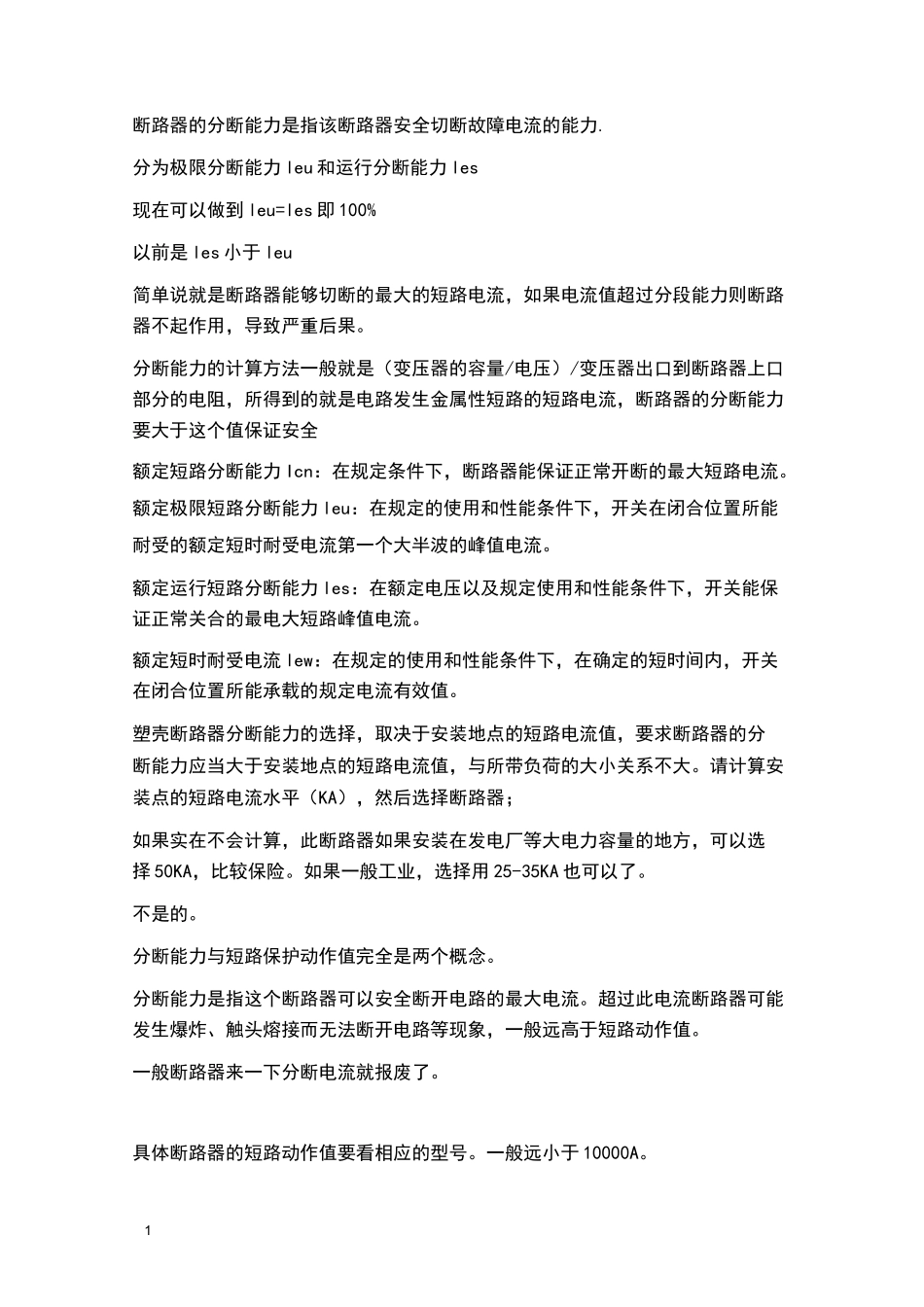

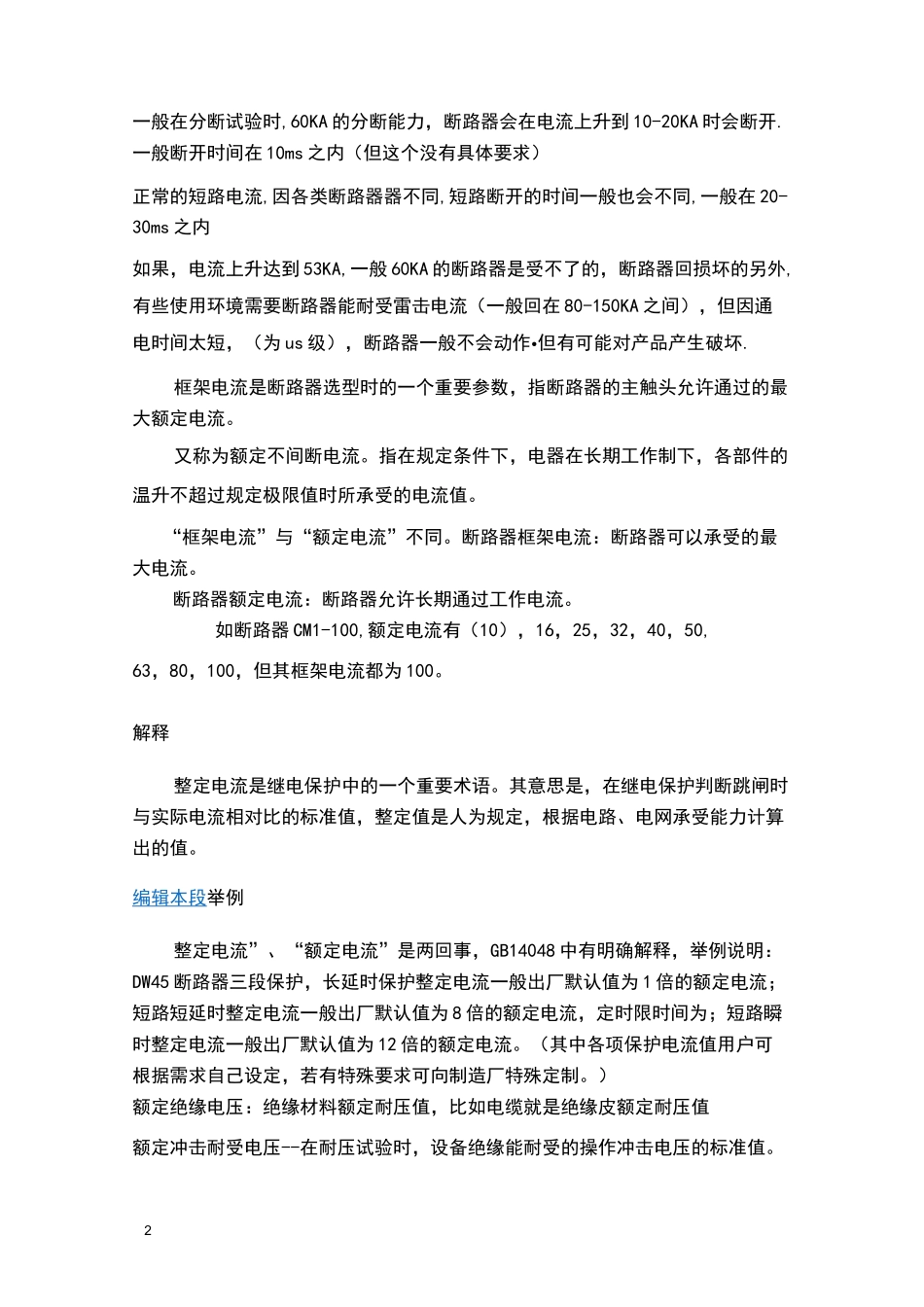

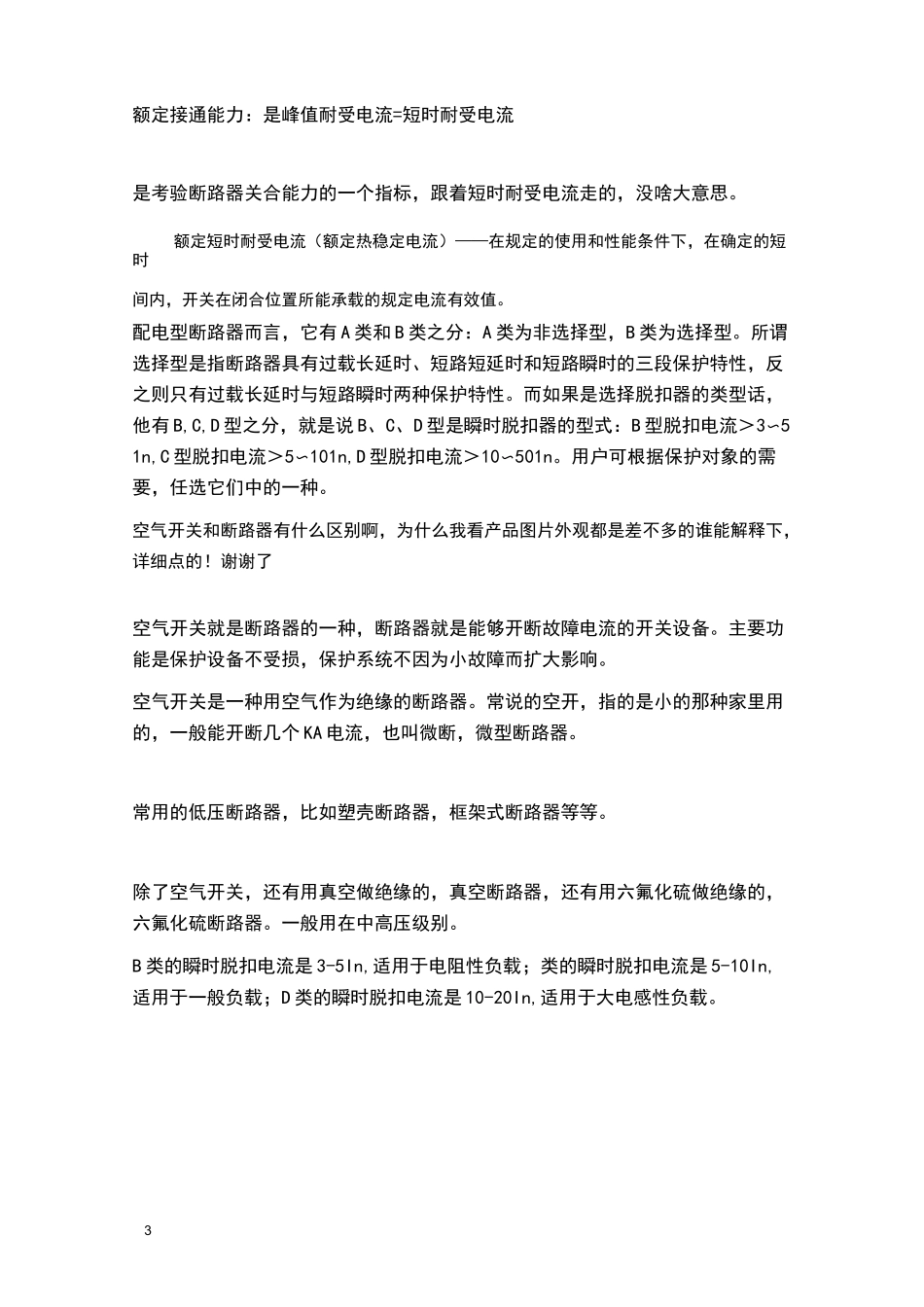

1断路器的分断能力是指该断路器安全切断故障电流的能力.分为极限分断能力leu和运行分断能力les现在可以做到leu=les即100%以前是les小于leu简单说就是断路器能够切断的最大的短路电流，如果电流值超过分段能力则断路器不起作用，导致严重后果。分断能力的计算方法一般就是（变压器的容量/电压）/变压器出口到断路器上口部分的电阻，所得到的就是电路发生金属性短路的短路电流，断路器的分断能力要大于这个值保证安全额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。额定极限短路分断能力leu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。额定运行短路分断能力les：在额定电压以及规定使用和性能条件下，开关能保证正常关合的最电大短路峰值电流。额定短时耐受电流lew：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。塑壳断路器分断能力的选择，取决于安装地点的短路电流值，要求断路器的分断能力应当大于安装地点的短路电流值，与所带负荷的大小关系不大。请计算安装点的短路电流水平（KA），然后选择断路器；如果实在不会计算，此断路器如果安装在发电厂等大电力容量的地方，可以选择50KA，比较保险。如果一般工业，选择用25-35KA也可以了。不是的。分断能力与短路保护动作值完全是两个概念。分断能力是指这个断路器可以安全断开电路的最大电流。超过此电流断路器可能发生爆炸、触头熔接而无法断开电路等现象，一般远高于短路动作值。一般断路器来一下分断电流就报废了。具体断路器的短路动作值要看相应的型号。一般远小于10000A。2一般在分断试验时,60KA的分断能力，断路器会在电流上升到10-20KA时会断开.一般断开时间在10ms之内（但这个没有具体要求）正常的短路电流,因各类断路器器不同,短路断开的时间一般也会不同,一般在20-30ms之内如果，电流上升达到53KA,一般60KA的断路器是受不了的，断路器回损坏的另外,有些使用环境需要断路器能耐受雷击电流（一般回在80-150KA之间），但因通电时间太短，（为us级），断路器一般不会动作•但有可能对产品产生破坏.框架电流是断路器选型时的一个重要参数，指断路器的主触头允许通过的最大额定电流。又称为额定不间断电流。指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。“框架电流”与“额定电流”不同。断路器框架电流：断路器可以承受的最大电流。断路器额定电流：断路器允许长期通过工作电流。如断路器CM1-100,额定电流有（10），16，25，32，40，50,63，80，100，但其框架电流都为100。解释整定电流是继电保护中的一个重要术语。其意思是，在继电保护判断跳闸时与实际电流相对比的标准值，整定值是人为规定，根据电路、电网承受能力计算出的值。编辑本段举例整定电流”、“额定电流”是两回事，GB14048中有明确解释，举例说明：DW45断路器三段保护，长延时保护整定电流一般出厂默认值为1倍的额定电流；短路短延时整定电流一般出厂默认值为8倍的额定电流，定时限时间为；短路瞬时整定电流一般出厂默认值为12倍的额定电流。（其中各项保护电流值用户可根据需求自己设定，若有特殊要求可向制造厂特殊定制。）额定绝缘电压：绝缘材料额定耐压值，比如电缆就是绝缘皮额定耐压值额定冲击耐受电压--在耐压试验时，设备绝缘能耐受的操作冲击电压的标准值。3额定接通能力：是峰值耐受电流=短时耐受电流是考验断路器关合能力的一个指标，跟着短时耐受电流走的，没啥大意思。额定短时耐受电流（额定热稳定电流）——在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性，反之则只有过载长延时与短路瞬时两种保护特性。而如果是选择脱扣器的类型话，他有B,C,D型之分，就是说B、C、D型是瞬时脱扣器的型式：B型脱扣电流＞3〜51n,C型脱扣电流＞5〜101n,D型脱扣电流＞10〜501n。用户可根据保护对象的需要，...
