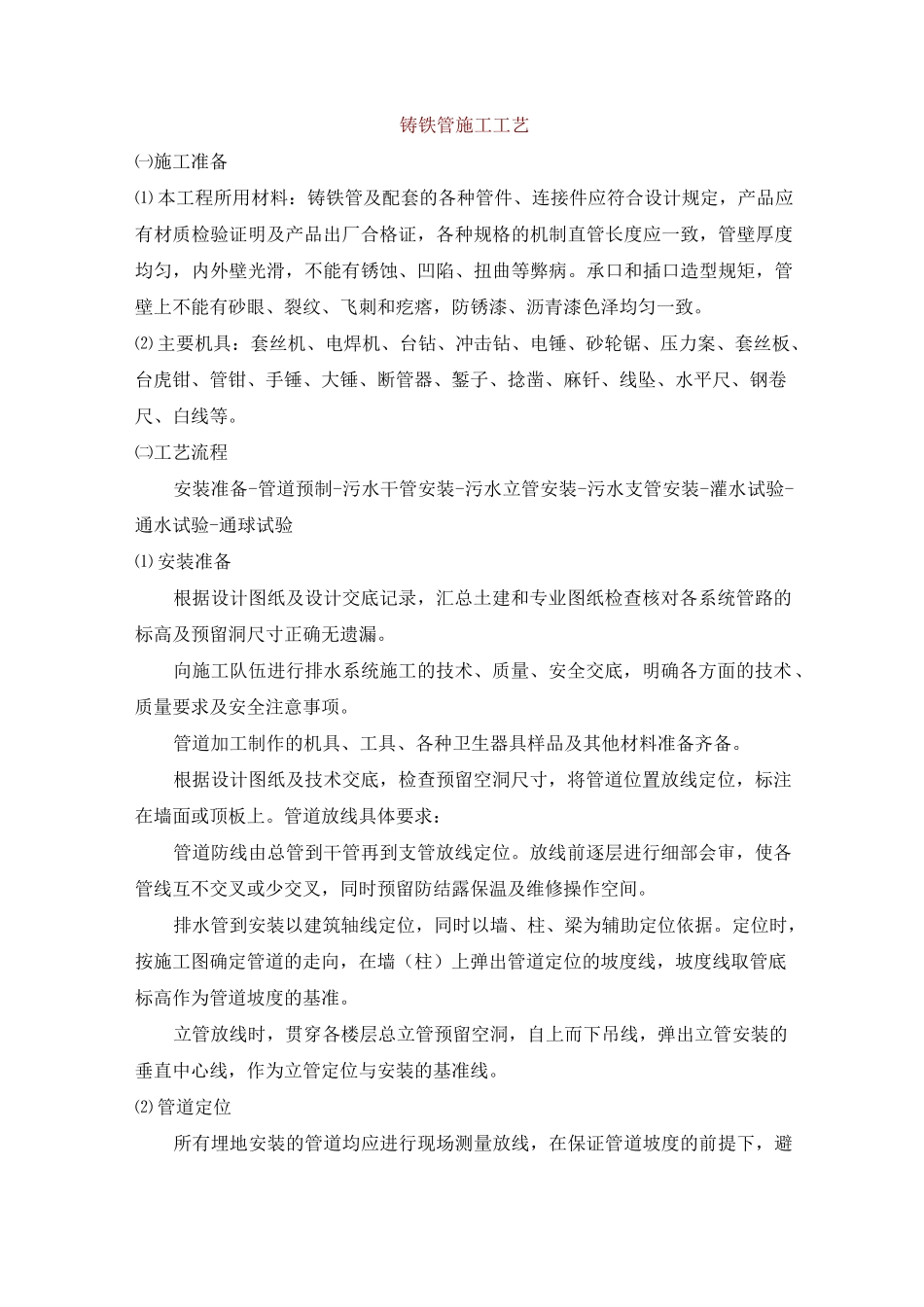

铸铁管施工工艺㈠施工准备⑴本工程所用材料：铸铁管及配套的各种管件、连接件应符合设计规定，产品应有材质检验证明及产品出厂合格证，各种规格的机制直管长度应一致，管壁厚度均匀，内外壁光滑，不能有锈蚀、凹陷、扭曲等弊病。承口和插口造型规矩，管壁上不能有砂眼、裂纹、飞刺和疙瘩，防锈漆、沥青漆色泽均匀一致。⑵主要机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等。㈡工艺流程安装准备-管道预制-污水干管安装-污水立管安装-污水支管安装-灌水试验-通水试验-通球试验⑴安装准备根据设计图纸及设计交底记录，汇总土建和专业图纸检查核对各系统管路的标高及预留洞尺寸正确无遗漏。向施工队伍进行排水系统施工的技术、质量、安全交底，明确各方面的技术、质量要求及安全注意事项。管道加工制作的机具、工具、各种卫生器具样品及其他材料准备齐备。根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。管道放线具体要求：管道防线由总管到干管再到支管放线定位。放线前逐层进行细部会审，使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，坡度线取管底标高作为管道坡度的基准。立管放线时，贯穿各楼层总立管预留空洞，自上而下吊线，弹出立管安装的垂直中心线，作为立管定位与安装的基准线。⑵管道定位所有埋地安装的管道均应进行现场测量放线，在保证管道坡度的前提下，避免管道与土建结构梁、柱或者其他专业的管道、设备交叉。立管安装前，应根据施工图对所有预留管洞尺寸进行核对。对于高层建筑的立管预留洞应采用经纬仪进行校核，并根据实测结果调整预留洞口的准确位置，以保证后期立管安装的垂直度。对于有多种专业管道系统的机房、设备层、管井等建筑部位，应进行各个系统管道的综合排列，首先要保证重力排水横管的布置符合排水坡度要求。对于有保温要求的排水管道，在管道安装前应在现场进行定位放线，以保证管道与管道、管道与结构之间预留保温间距。清扫口、检查口等管件安装前，应考虑留出拆装空间。⑶管道的预制管道预制应在施工现场平整的场地上进行，按照施工图纸，参照现场定位后管道的排列顺序进行预制。预制时应根据现场预留的卫生器具的孔洞位置调直和调准管件方向，管道应码放在平坦的场地上，管段下面采用木方垫平、垫实。雨季管道预制应在室内、楼内进行，预制好的管段统一保存，冬季的管道预制应在室内进行，室内温度应在5°C以上。同时，应根据现场放样，对管段进行切割，切割采用无齿砂轮锯。⑷管道及支托吊架预制为了减少管道损耗量，根据设计图纸管线和实际位置尺寸线确定管线长度，根据厂家提供的直管规格，进行材料计划，确定管道和管件品种、规格、长度、注意编号，分批分类存放，以便对号安装。需要切割时，采用砂轮切割机，管端面要求平整，无裂纹，毛刺。平整场地，将直管和管件码放整齐。刷好第一遍防锈漆，编号后再运至安装地点；或者进场前要求厂家提供刷好内外壁沥青的的管道和管件，可以减少一道工序。⑸排水干管安装排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管道一般采用管顶平接，其水流转角不小于90°；若采用排出管跌水连接且跌落差大于0.3m,其水流转角不受限制。室外埋设时须保证管道有足够的覆士深度以满足防冻、防压要求。安装托、吊排出管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸将预制好的管道托、吊牢固，横管支承件间距不大于2m。托、吊排出管在吊顶内者，在吊顶前需做闭水试验，按隐蔽工程项目办理隐检手续。⑹排水立管安装：排水管通常沿卫生间墙角设置，穿过楼板应预留孔洞。立管与墙面距离及楼板预留孔洞的尺寸，应按设计要求或有关规定预留。安装立管时，先将管段吊正对准下层承口将管端插入，不可摇动挤入，用力应均匀。要注意将三通口即甩口方向，对准横管方向。安装后立即将...
