天线原理与安装课件VIP免费

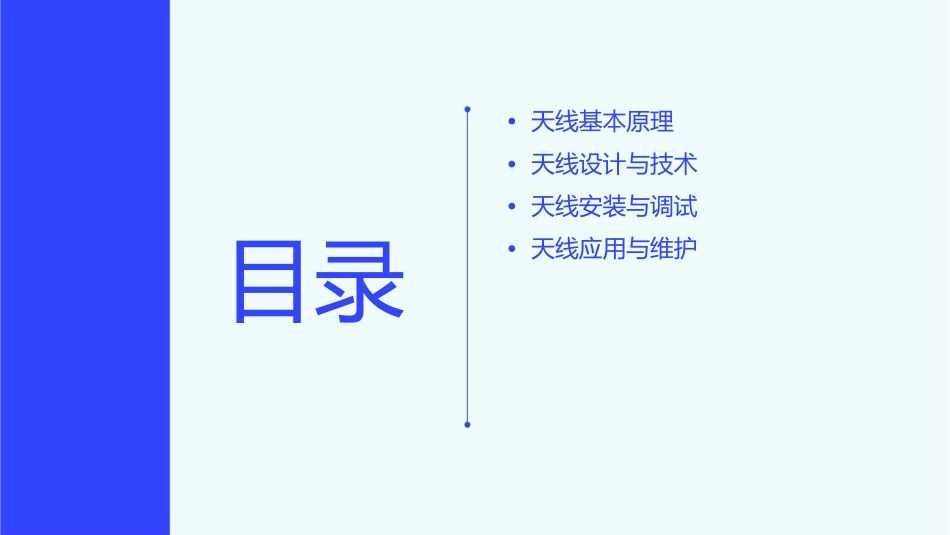

•天线基本原理•天线设计与技术•天线安装与调试•天线应用与维护目录天线基本原理天线定义与功能定义天线是一种用于发射和接收电磁波的装置，是无线通信系统中的重要组成部分。功能天线的主要功能是实现电磁波与电信号之间的转换，将电信号转换为电磁波并辐射出去，或将接收到的电磁波转换为电信号供接收机处理。天线分类010203按工作频段分类按方向性分类按结构分类天线可分为短波天线、超短波天线、微波天线等。天线可分为全向天线和定向天线。天线可分为线天线和面天线。天线性能参数带宽增益天线在规定的性能指标下，其工作频率的范围。天线在某一方向辐射电磁波的能力，表示为在相同输入功率下，天线在某一方向辐射的电磁波功率密度与无方向性天线辐射的电磁波功率密度之比。波束宽度驻波比天线辐射电磁波的主瓣宽度，即天线辐射最强方向的夹角。表示天馈线与基站匹配程度的指标，其值越大，表示匹配越差，反射功率越大。天线设计与技术天线设计基础电磁场理论传输线理论天线性能参数天线设计的核心在于理解和应用电磁场理论。这包括电磁波的传播、辐射、散射等方面的知识。传输线理论是天线设计的基础，用于分析天线输入阻抗、辐射效率等关键参数。如方向性、增益、极化、带宽等，这些参数决定了天线的性能和应用场景。常用天线技术面天线技术如抛物面天线、喇叭天线等，具有高方向性和增益，适用于微波和毫米波频段。线天线技术如偶极子天线、单极子天线等，结构简单，适用于低频至中频段的应用。阵列天线技术通过多个天线单元的组合，实现方向性、增益等性能的提升，满足复杂应用场景。天线材料选择01020304导电性能机械性能耐腐蚀性成本因素天线材料应具有良好的导电性能，以降低信号传输损耗，提高辐射效率。天线材料应具备足够的强度和刚度，以承受外部环境的影响，保持天线的稳定性。在恶劣环境下使用的天线，应选择具有良好耐腐蚀性的材料，以延长天线使用寿命。在满足性能要求的前提下，应尽量选用成本较低的材料，降低天线制造成本。天线安装与调试安装前的准备场地选择安装天线前需选择一个合适的场地，确保周围没有高大的建筑物或障碍物，避免对信号产生干扰。同时，要确保场地远离电磁辐射源，以免影响天线性能。工具与材料准备在安装天线之前，需要准备好相应的工具和材料，如螺丝刀、扳手、电缆、接头等，以确保安装过程的顺利进行。安全检查在安装前应对天线及其配件进行安全检查，确保没有损坏或松动现象，避免因安装过程中出现的问题导致安全隐患。安装步骤确定安装位置组装天线根据场地条件和需求，确定天线的最佳安装位置，确保能够获得最佳的信号接收效果。按照说明书或安装指导，正确组装天线及其配件，确保组装牢固、稳定，不会出现摇晃或松动现象。连接电缆固定天线将天线与接收设备之间的电缆连接好，确保连接紧密、稳定，避免信号传输过程中的损失和干扰。将组装好的天线固定在预定位置，确保天线稳定不会掉落，同时注意调整天线的方向，以获得最佳的信号接收效果。天线调试与测试完成安装后，对天线及其连接进行初步检查，确保所有连接都牢固、紧密，没有出现松动或断开现象。初步检查准备好相应的调试工具，如信号发生器、频谱分析仪等，用于对天线性能进行测试和调试。调试工具准备性能测试使用调试工具对天线性能进行测试，包括信号接收强度、方向性、增益等指标，确保天线性能满足设计要求。根据测试结果，对天线进行调整和优化，如调整天线方向、更换不同性能的电缆等，以进一步提高天线性能。调整与优化天线应用与维护天线在不同领域的应用通讯领域在移动通信、无线通信等通讯领域，天线被用作发射和接收电磁波的装置，实现信号的传输和接收。不同类型的天线如定向天线、全向天线等，在通讯网络中起到覆盖、传输和增强信号的作用。军事领域在雷达、电子对抗等军事应用中，天线是关键的组成部分。高性能的天线能够提高雷达的探测距离和分辨率，以及电子对抗系统的干扰和抗干扰能力。航空航天在卫星通信、导航定位等航空航天应用中，天线用于实现与地面站或其他卫星之间的通信链路，以及接收卫星导航信号。在这些应用中，天线需要具有低剖面...
