湖北省咸宁市鄂南高级中学高二物理 优质预习全案 示波器专题（A班）新人教版VIP免费

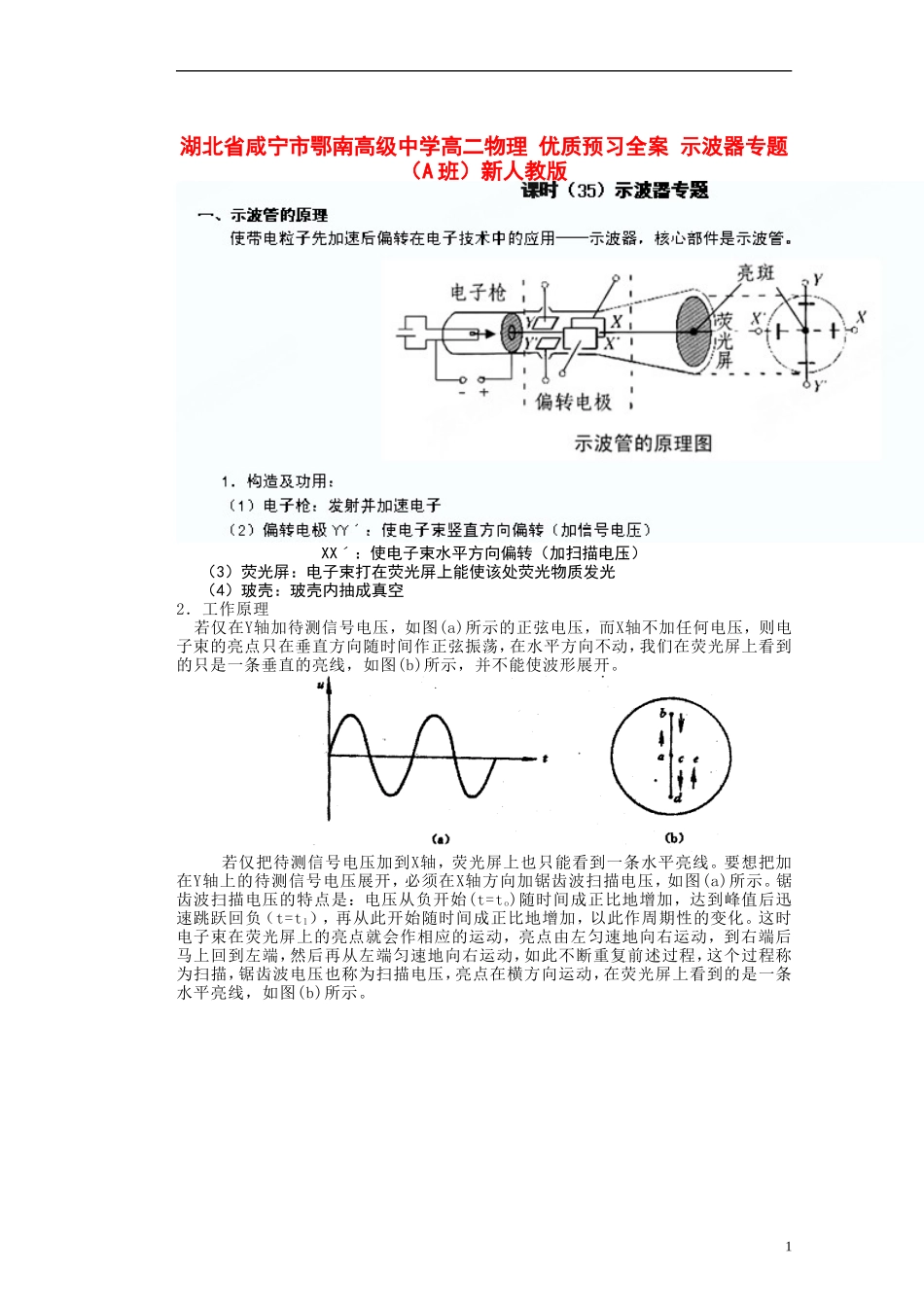

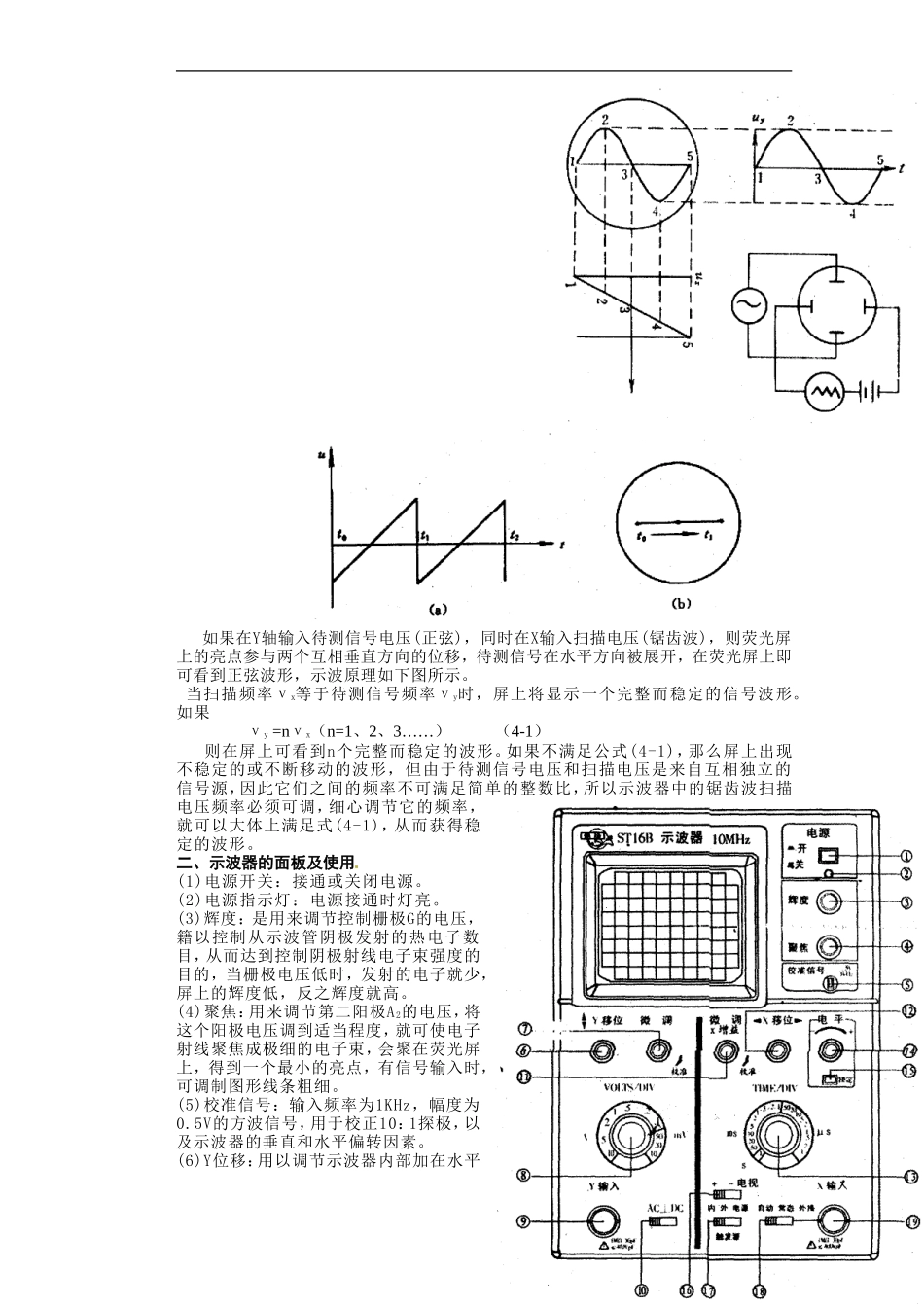

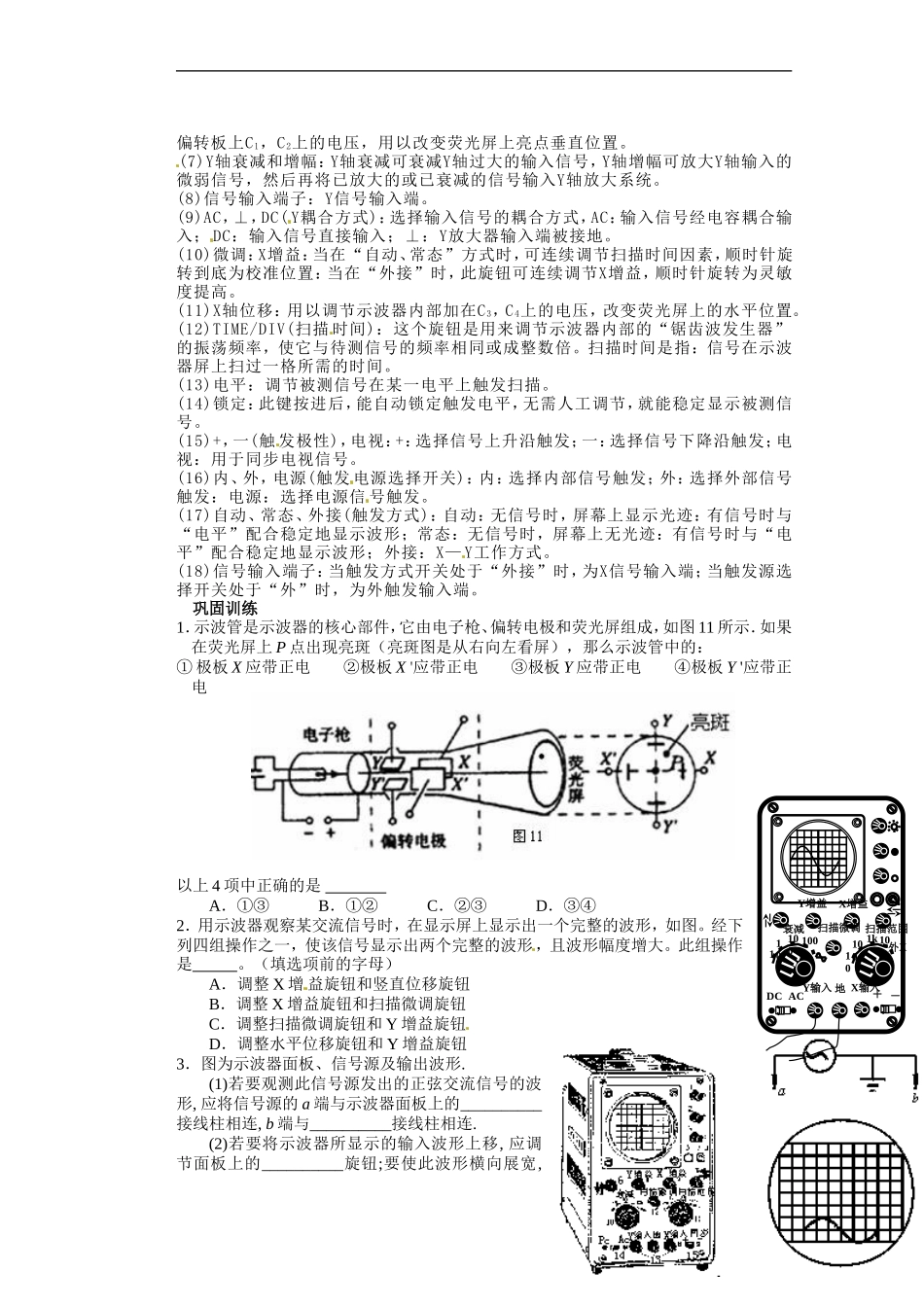

湖北省咸宁市鄂南高级中学高二物理优质预习全案示波器专题（A班）新人教版XXˊ：使电子束水平方向偏转（加扫描电压）（3）荧光屏：电子束打在荧光屏上能使该处荧光物质发光（4）玻壳：玻壳内抽成真空2．工作原理若仅在Y轴加待测信号电压，如图(a)所示的正弦电压，而X轴不加任何电压，则电子束的亮点只在垂直方向随时间作正弦振荡，在水平方向不动，我们在荧光屏上看到的只是一条垂直的亮线，如图(b)所示，并不能使波形展开。若仅把待测信号电压加到X轴，荧光屏上也只能看到一条水平亮线。要想把加在Y轴上的待测信号电压展开，必须在X轴方向加锯齿波扫描电压，如图(a)所示。锯齿波扫描电压的特点是：电压从负开始(t=to)随时间成正比地增加，达到峰值后迅速跳跃回负（t=t1），再从此开始随时间成正比地增加，以此作周期性的变化。这时电子束在荧光屏上的亮点就会作相应的运动，亮点由左匀速地向右运动，到右端后马上回到左端，然后再从左端匀速地向右运动，如此不断重复前述过程，这个过程称为扫描，锯齿波电压也称为扫描电压，亮点在横方向运动，在荧光屏上看到的是一条水平亮线，如图(b)所示。1如果在Y轴输入待测信号电压(正弦)，同时在X输入扫描电压(锯齿波)，则荧光屏上的亮点参与两个互相垂直方向的位移，待测信号在水平方向被展开，在荧光屏上即可看到正弦波形，示波原理如下图所示。当扫描频率νx等于待测信号频率νy时，屏上将显示一个完整而稳定的信号波形。如果νy=nνx（n=1、2、3……）（4-1）则在屏上可看到n个完整而稳定的波形。如果不满足公式(4-1)，那么屏上出现不稳定的或不断移动的波形，但由于待测信号电压和扫描电压是来自互相独立的信号源，因此它们之间的频率不可满足简单的整数比，所以示波器中的锯齿波扫描电压频率必须可调，细心调节它的频率，就可以大体上满足式(4-1)，从而获得稳定的波形。二、示波器的面板及使用(1)电源开关：接通或关闭电源。(2)电源指示灯：电源接通时灯亮。(3)辉度：是用来调节控制栅极G的电压，籍以控制从示波管阴极发射的热电子数目，从而达到控制阴极射线电子束强度的目的，当栅极电压低时，发射的电子就少，屏上的辉度低，反之辉度就高。(4)聚焦：用来调节第二阳极A2的电压，将这个阳极电压调到适当程度，就可使电子射线聚焦成极细的电子束，会聚在荧光屏上，得到一个最小的亮点，有信号输入时，可调制图形线条粗细。(5)校准信号：输入频率为1KHz，幅度为0.5V的方波信号，用于校正10：1探极，以及示波器的垂直和水平偏转因素。(6)Y位移：用以调节示波器内部加在水平2偏转板上C1，C2上的电压，用以改变荧光屏上亮点垂直位置。(7)Y轴衰减和增幅：Y轴衰减可衰减Y轴过大的输入信号，Y轴增幅可放大Y轴输入的微弱信号，然后再将已放大的或已衰减的信号输入Y轴放大系统。(8)信号输入端子：Y信号输入端。(9)AC，⊥，DC(Y耦合方式)：选择输入信号的耦合方式，AC：输入信号经电容耦合输入；DC：输入信号直接输入；⊥：Y放大器输入端被接地。(10)微调：X增益：当在“自动、常态”方式时，可连续调节扫描时间因素，顺时针旋转到底为校准位置：当在“外接”时，此旋钮可连续调节X增益，顺时针旋转为灵敏度提高。(11)X轴位移：用以调节示波器内部加在C3，C4上的电压，改变荧光屏上的水平位置。(12)TIME/DIV(扫描时间)：这个旋钮是用来调节示波器内部的“锯齿波发生器”的振荡频率，使它与待测信号的频率相同或成整数倍。扫描时间是指：信号在示波器屏上扫过一格所需的时间。(13)电平：调节被测信号在某一电平上触发扫描。(14)锁定：此键按进后，能自动锁定触发电平，无需人工调节，就能稳定显示被测信号。(15)+，一(触发极性)，电视：+：选择信号上升沿触发；一：选择信号下降沿触发；电视：用于同步电视信号。(16)内、外，电源(触发电源选择开关)：内：选择内部信号触发；外：选择外部信号触发：电源：选择电源信号触发。(17)自动、常态、外接(触发方式)：自动：无信号时，屏幕上显示光迹：有信号时与“电平”配合稳定地显示波形；常态：无信号时，屏幕上无光迹：有信号时与“电平”配合稳定地显示波形；外接：X—Y工作方式。(18)信号输入端子...
