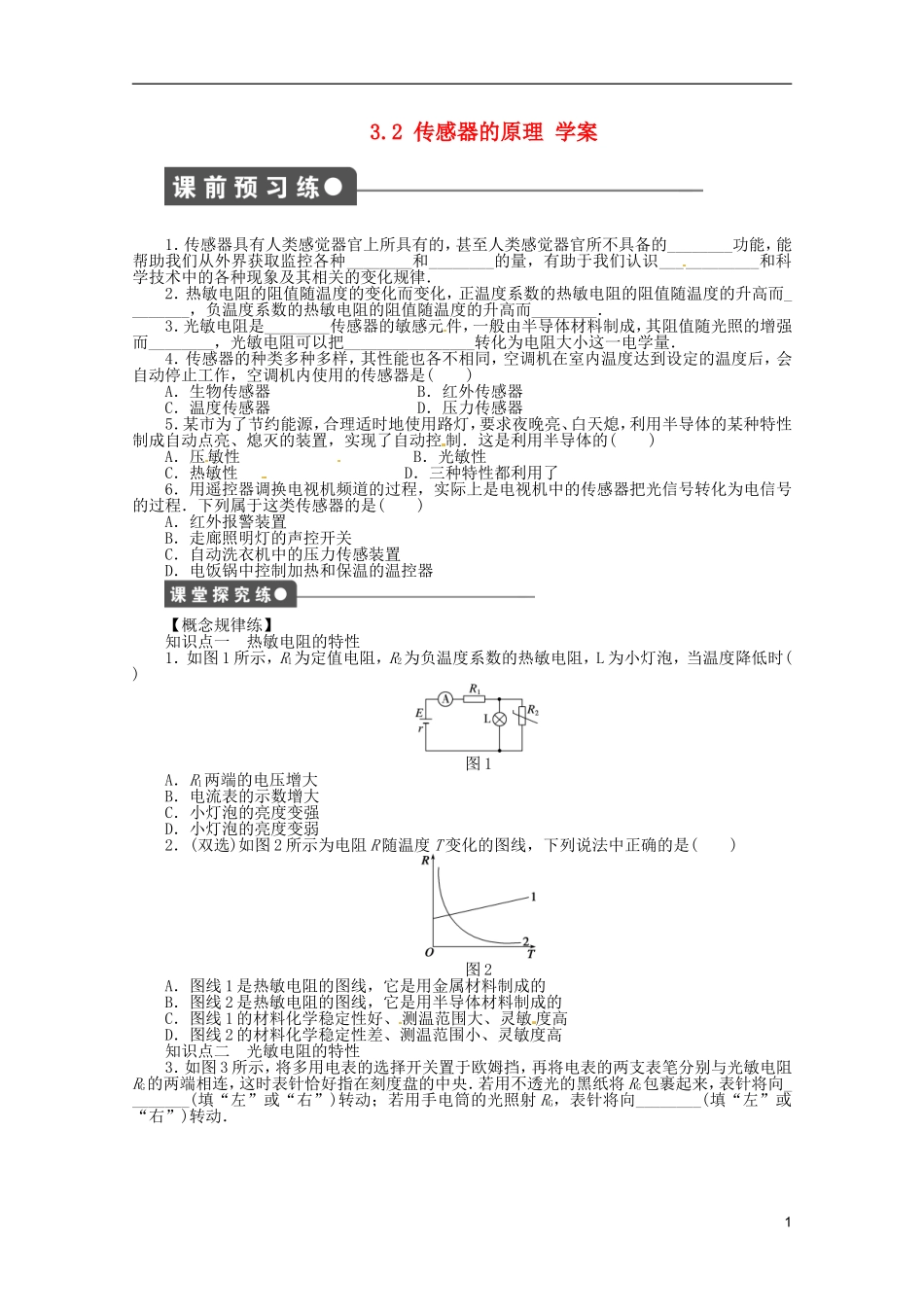

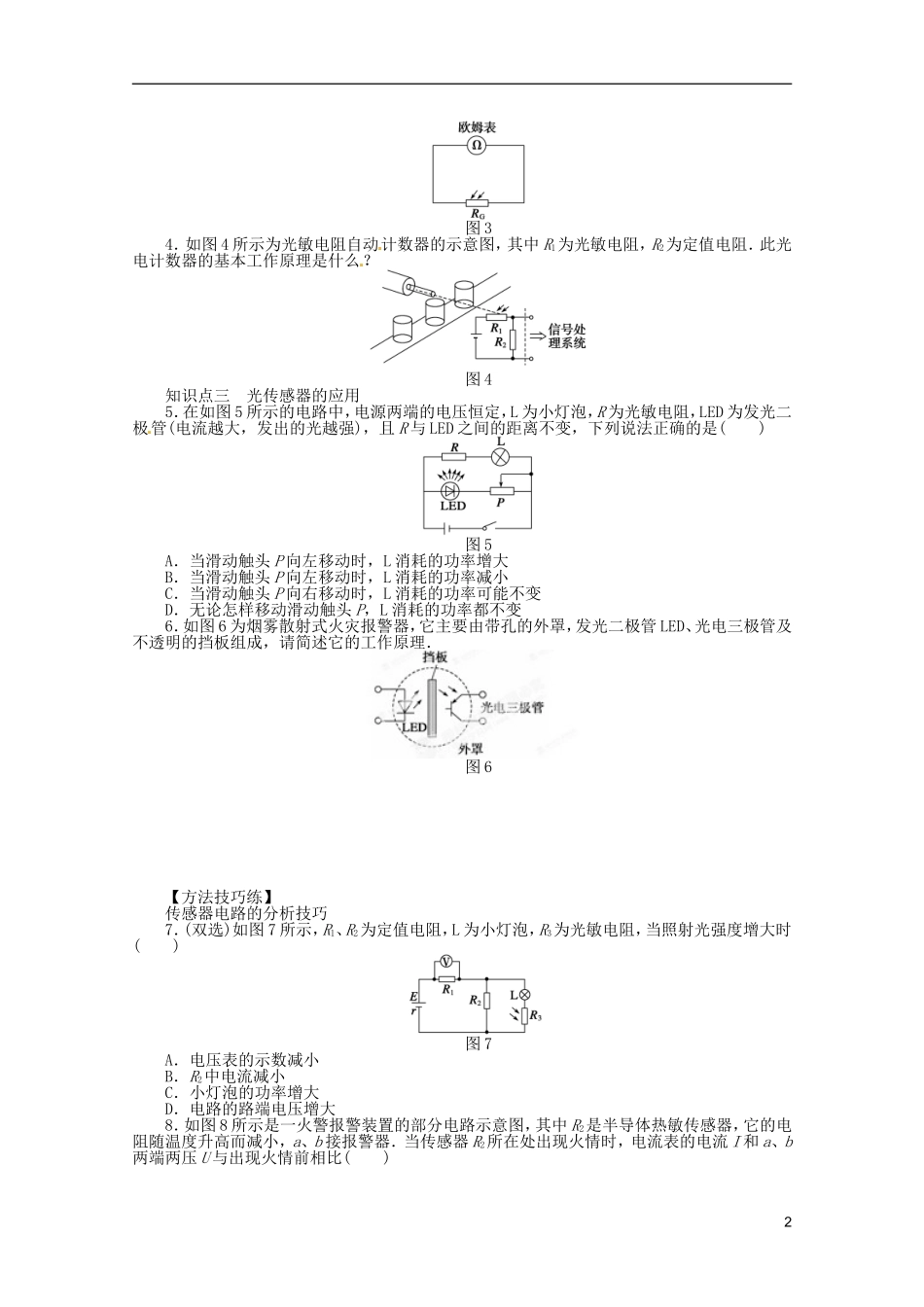

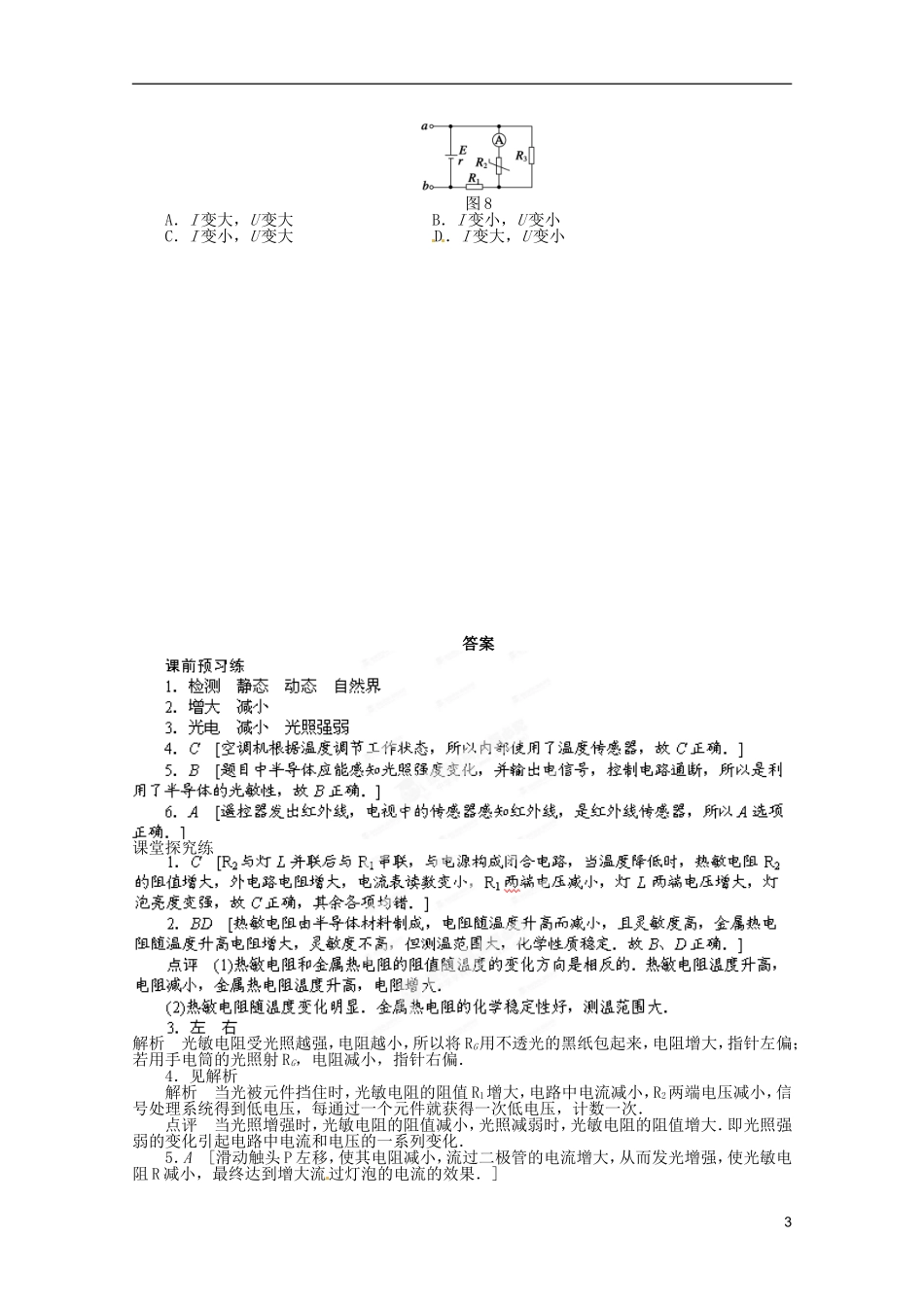

3.2传感器的原理学案1.传感器具有人类感觉器官上所具有的,甚至人类感觉器官所不具备的________功能,能帮助我们从外界获取监控各种________和________的量,有助于我们认识____________和科学技术中的各种现象及其相关的变化规律.2.热敏电阻的阻值随温度的变化而变化,正温度系数的热敏电阻的阻值随温度的升高而________,负温度系数的热敏电阻的阻值随温度的升高而________.3.光敏电阻是________传感器的敏感元件,一般由半导体材料制成,其阻值随光照的增强而________,光敏电阻可以把________________转化为电阻大小这一电学量.4.传感器的种类多种多样,其性能也各不相同,空调机在室内温度达到设定的温度后,会自动停止工作,空调机内使用的传感器是()A.生物传感器B.红外传感器C.温度传感器D.压力传感器5.某市为了节约能源,合理适时地使用路灯,要求夜晚亮、白天熄,利用半导体的某种特性制成自动点亮、熄灭的装置,实现了自动控制.这是利用半导体的()A.压敏性B.光敏性C.热敏性D.三种特性都利用了6.用遥控器调换电视机频道的过程,实际上是电视机中的传感器把光信号转化为电信号的过程.下列属于这类传感器的是()A.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭锅中控制加热和保温的温控器【概念规律练】知识点一热敏电阻的特性1.如图1所示,R1为定值电阻,R2为负温度系数的热敏电阻,L为小灯泡,当温度降低时()图1A.R1两端的电压增大B.电流表的示数增大C.小灯泡的亮度变强D.小灯泡的亮度变弱2.(双选)如图2所示为电阻R随温度T变化的图线,下列说法中正确的是()图2A.图线1是热敏电阻的图线,它是用金属材料制成的B.图线2是热敏电阻的图线,它是用半导体材料制成的C.图线1的材料化学稳定性好、测温范围大、灵敏度高D.图线2的材料化学稳定性差、测温范围小、灵敏度高知识点二光敏电阻的特性3.如图3所示,将多用电表的选择开关置于欧姆挡,再将电表的两支表笔分别与光敏电阻RG的两端相连,这时表针恰好指在刻度盘的中央.若用不透光的黑纸将RG包裹起来,表针将向________(填“左”或“右”)转动;若用手电筒的光照射RG,表针将向________(填“左”或“右”)转动.1图34.如图4所示为光敏电阻自动计数器的示意图,其中R1为光敏电阻,R2为定值电阻.此光电计数器的基本工作原理是什么?图4知识点三光传感器的应用5.在如图5所示的电路中,电源两端的电压恒定,L为小灯泡,R为光敏电阻,LED为发光二极管(电流越大,发出的光越强),且R与LED之间的距离不变,下列说法正确的是()图5A.当滑动触头P向左移动时,L消耗的功率增大B.当滑动触头P向左移动时,L消耗的功率减小C.当滑动触头P向右移动时,L消耗的功率可能不变D.无论怎样移动滑动触头P,L消耗的功率都不变6.如图6为烟雾散射式火灾报警器,它主要由带孔的外罩,发光二极管LED、光电三极管及不透明的挡板组成,请简述它的工作原理.图6【方法技巧练】传感器电路的分析技巧7.(双选)如图7所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时()图7A.电压表的示数减小B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大8.如图8所示是一火警报警装置的部分电路示意图,其中R2是半导体热敏传感器,它的电阻随温度升高而减小,a、b接报警器.当传感器R2所在处出现火情时,电流表的电流I和a、b两端两压U与出现火情前相比()2图8A.I变大,U变大B.I变小,U变小C.I变小,U变大D.I变大,U变小答案课堂探究练解析光敏电阻受光照越强,电阻越小,所以将RG用不透光的黑纸包起来,电阻增大,指针左偏;若用手电筒的光照射RG,电阻减小,指针右偏.4.见解析解析当光被元件挡住时,光敏电阻的阻值R1增大,电路中电流减小,R2两端电压减小,信号处理系统得到低电压,每通过一个元件就获得一次低电压,计数一次.点评当光照增强时,光敏电阻的阻值减小,光照减弱时,光敏电阻的阻值增大.即光照强弱的变化引起电路中电流和电压的一系列变化.5.A[滑动触头P左移,使其电阻减小,流过二极管的电流增大,从而发光增强,使光敏电阻R减小,最终达到增大流...
