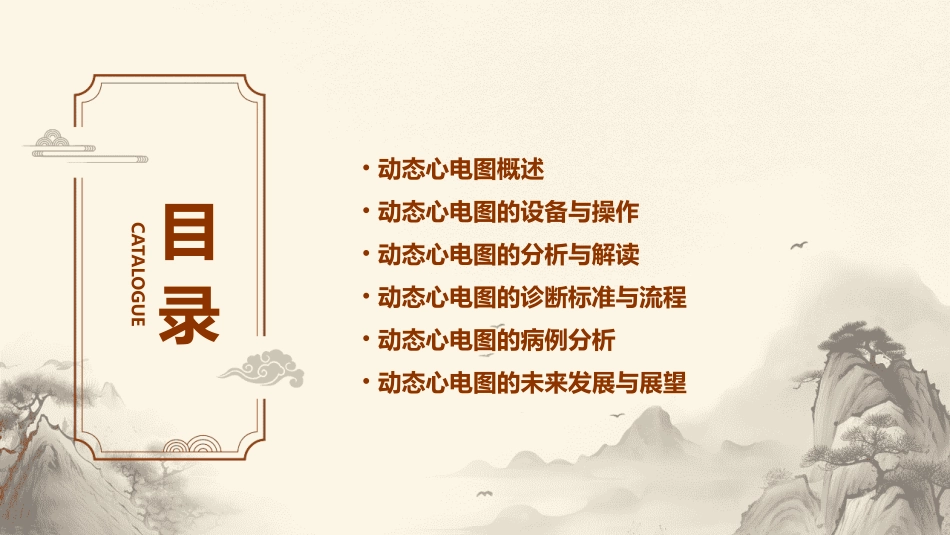

动态心电图规范化通用课件目录CATALOGUE•动态心电图概述•动态心电图的设备与操作•动态心电图的分析与解读•动态心电图的诊断标准与流程•动态心电图的病例分析•动态心电图的未来发展与展望动态心电图概述CATALOGUE01动态心电图是一种长时间记录心脏电活动的无创性检查方法,通常记录24小时或更长时间的心电信号。定义用于检测和诊断心律失常、心肌缺血、心肌梗死等心脏疾病,以及评估心脏疾病的严重程度和预后。作用定义与作用通过放置在皮肤上的电极片,采集心脏电活动的微弱信号。心电信号采集数据记录与存储数据回放与分析将采集的心电信号进行放大、滤波和数字化处理后,存储在数据记录仪中。在数据回放时,对心电信号进行实时或离线分析,以检测异常心律和心肌缺血等病变。030201动态心电图的原理用于检测和诊断各种心律失常,如房颤、室性早搏等。心律失常的诊断与评估通过分析心电信号中的ST段变化,诊断心肌缺血和心肌梗死。心肌缺血的诊断与评估在运动状态下记录心电信号,用于评估心脏的储备功能和运动耐量。运动负荷试验用于评估抗心律失常药物和其他心脏药物的疗效。药物疗效评估动态心电图的应用场景动态心电图的设备与操作CATALOGUE02设备介绍用于记录和存储心电图信号的设备,具有长时间连续监测功能。将心电图信号记录在磁带上的设备,便于后续分析。用于采集心电图信号的电极,通常粘贴在患者的胸部。用于处理和解读心电图数据的软件。心电图机磁带记录仪传感器数据分析软件准备工作确保设备处于良好状态,检查电极和导线是否完好,准备磁带记录仪和数据分析软件。患者准备确保患者处于安静状态,避免剧烈运动,尽量减少干扰因素。电极放置将电极粘贴在患者的胸部,确保正确连接导线。开始监测启动心电图机,开始连续监测心电图信号。数据记录使用磁带记录仪将心电图信号记录在磁带上。数据处理使用数据分析软件对心电图数据进行处理和解读。操作流程确保设备接地良好,避免漏电和静电对患者的伤害。安全问题尽量减少患者的束缚感,确保电极粘贴位置合适,避免皮肤过敏。患者舒适度确保电极连接正确,避免干扰因素对心电图信号的影响。数据准确性注意事项动态心电图的分析与解读CATALOGUE03正常心电图的解读正常心电图波形解读P波、QRS波群、T波、U波等正常形态和电压。心率与心律评估心率的频率和节律是否正常,有无心律失常。传导与电轴判断心脏传导系统的功能和电轴方向是否正常。识别ST段抬高或压低,T波倒置等心肌缺血或梗死的心电图表现。心肌缺血与梗死分析房性、室性早搏,心动过速、过缓等心律失常的类型和严重程度。心律失常根据心电图变化判断是否存在低钾、高钾等电解质紊乱。电解质紊乱异常心电图的解读伪差鉴别通过对比心电图波形与常见伪差波形,鉴别真实的心电图变化与伪差。伪差种类了解常见的伪差类型,如电磁干扰、肌电干扰等。伪差排除采用适当的抗干扰措施,如导联重新安放、滤波等,排除心电图中的伪差干扰。伪差的识别与排除动态心电图的诊断标准与流程CATALOGUE04动态心电图主要用于诊断心律失常、心肌缺血等疾病,其诊断标准主要包括心律失常的类型、持续时间、严重程度以及心肌缺血的发作时间、程度等指标。诊断标准诊断依据主要包括患者症状、体征、心电图表现以及相关实验室检查结果等,综合分析各项指标以确定诊断。诊断依据在诊断过程中,应注意排除其他可能导致类似心电图表现的因素,如药物影响、电解质紊乱等。诊断注意事项诊断标准通过动态心电图仪采集患者24小时或48小时的心电图数据。采集心电图数据对采集的心电图数据进行预处理、筛选和分类,以识别心律失常和心肌缺血等异常表现。数据处理与分析根据分析结果,结合患者症状和体征,做出诊断并撰写诊断报告。诊断与报告诊断流程报告格式诊断报告应按照规范的格式书写,包括标题、前言、正文和结论等部分,其中正文部分应详细描述心电图表现和分析结果。报告注意事项在撰写诊断报告时,应注意用词准确、描述清晰,同时遵循相关法律法规和伦理规范。报告内容诊断报告应包括患者基本信息、症状描述、心电图表现、分析结论、诊断意见和治疗建议等内容。诊断报告的撰写动态...
