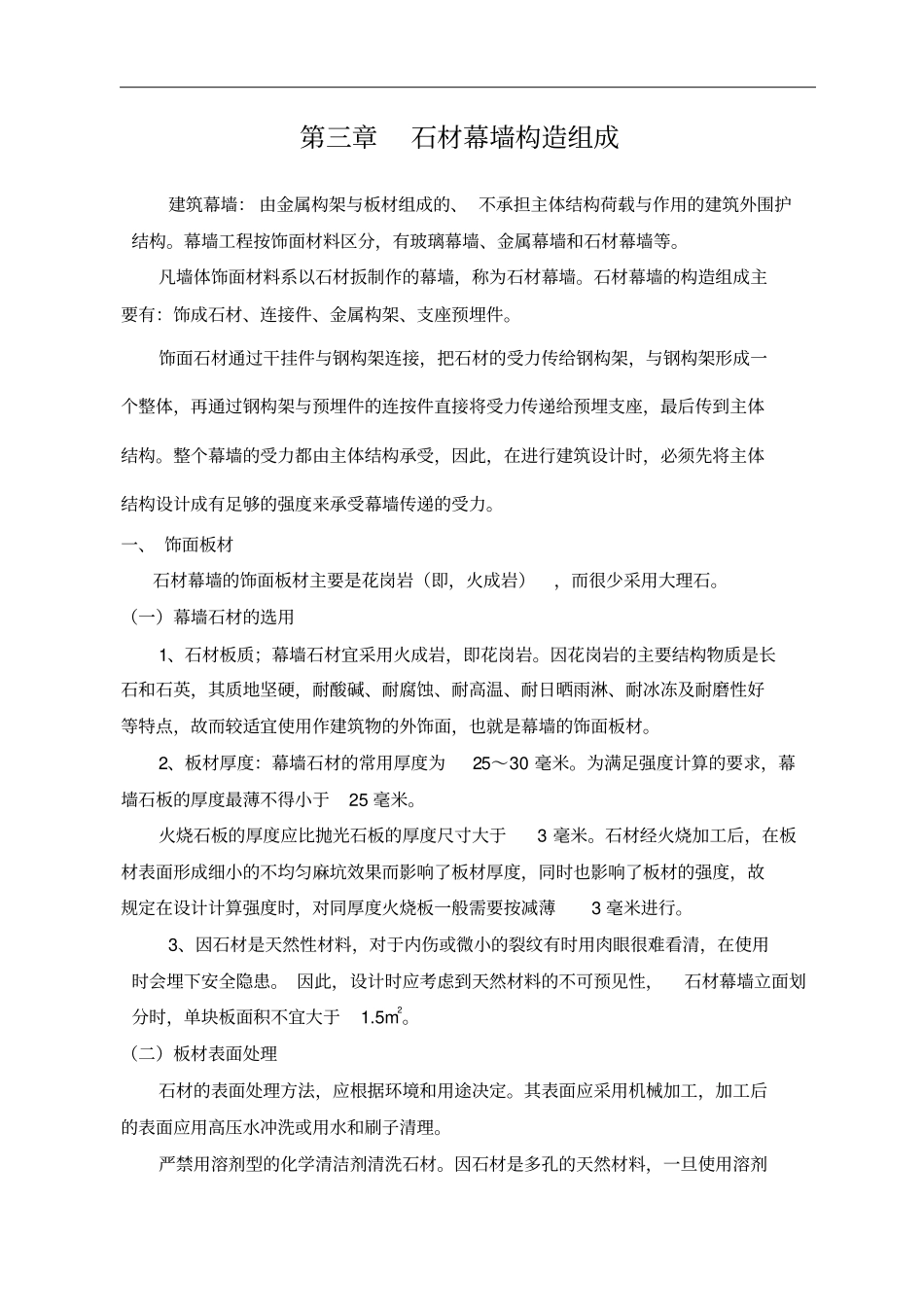

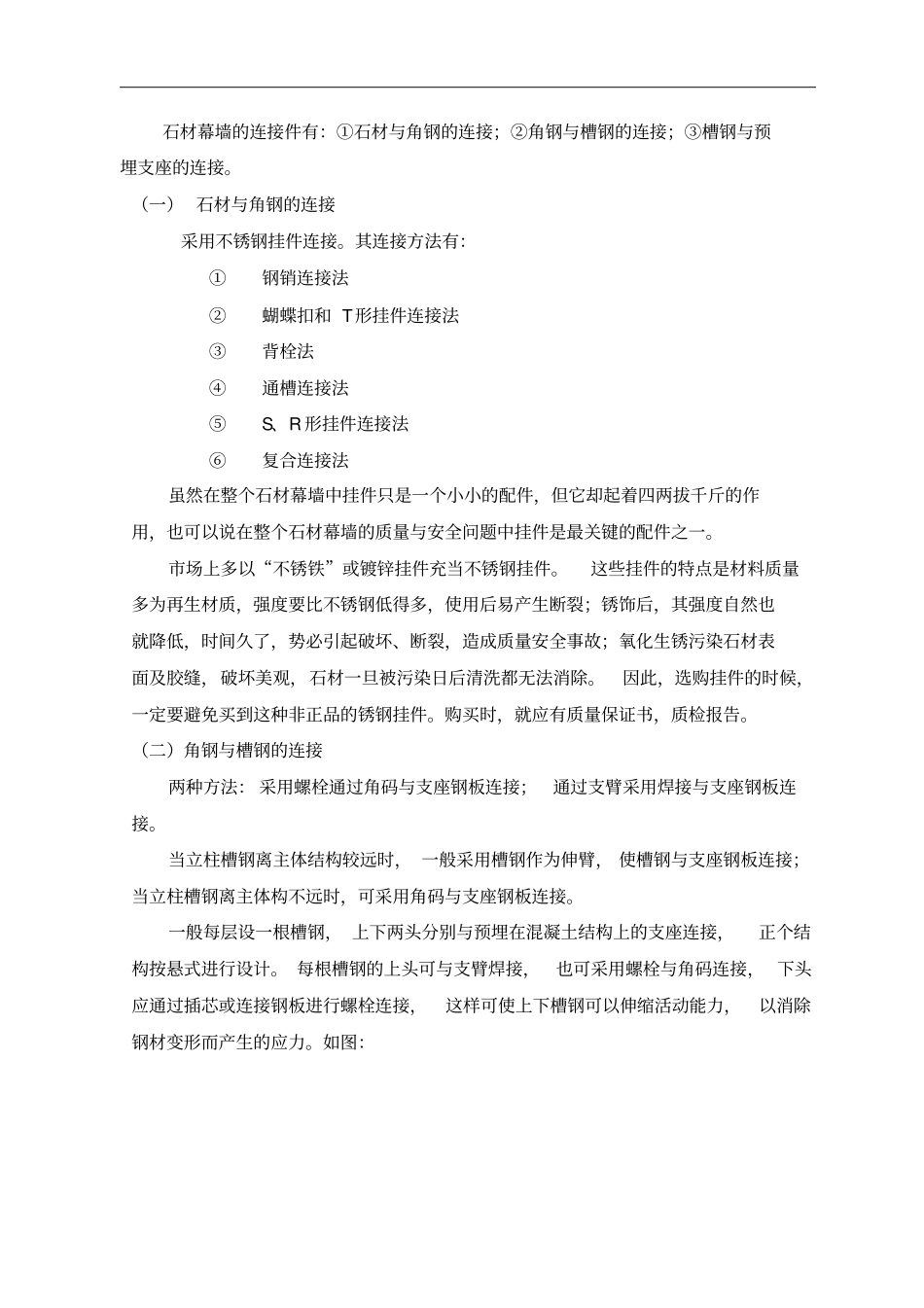

第三章石材幕墙构造组成建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外围护结构。幕墙工程按饰面材料区分，有玻璃幕墙、金属幕墙和石材幕墙等。凡墙体饰面材料系以石材扳制作的幕墙，称为石材幕墙。石材幕墙的构造组成主要有：饰成石材、连接件、金属构架、支座预埋件。饰面石材通过干挂件与钢构架连接，把石材的受力传给钢构架，与钢构架形成一个整体，再通过钢构架与预埋件的连按件直接将受力传递给预埋支座，最后传到主体结构。整个幕墙的受力都由主体结构承受，因此，在进行建筑设计时，必须先将主体结构设计成有足够的强度来承受幕墙传递的受力。一、饰面板材石材幕墙的饰面板材主要是花岗岩（即，火成岩），而很少采用大理石。（一）幕墙石材的选用1、石材板质；幕墙石材宜采用火成岩，即花岗岩。因花岗岩的主要结构物质是长石和石英，其质地坚硬，耐酸碱、耐腐蚀、耐高温、耐日晒雨淋、耐冰冻及耐磨性好等特点，故而较适宜使用作建筑物的外饰面，也就是幕墙的饰面板材。2、板材厚度：幕墙石材的常用厚度为25～30毫米。为满足强度计算的要求，幕墙石板的厚度最薄不得小于25毫米。火烧石板的厚度应比抛光石板的厚度尺寸大于3毫米。石材经火烧加工后，在板材表面形成细小的不均匀麻坑效果而影响了板材厚度，同时也影响了板材的强度，故规定在设计计算强度时，对同厚度火烧板一般需要按减薄3毫米进行。3、因石材是天然性材料，对于内伤或微小的裂纹有时用肉眼很难看清，在使用时会埋下安全隐患。因此，设计时应考虑到天然材料的不可预见性，石材幕墙立面划分时，单块板面积不宜大于1.5m2。（二）板材表面处理石材的表面处理方法，应根据环境和用途决定。其表面应采用机械加工，加工后的表面应用高压水冲洗或用水和刷子清理。严禁用溶剂型的化学清洁剂清洗石材。因石材是多孔的天然材料，一旦使用溶剂型的化学清洁剂就会有残余的化学成分留在微孔内，与工程密封材料及粘结材料会起化学反应而造成饰面污染后果。二、金属构架用于幕墙的钢材有不锈钢、碳素钢、低合金钢、耐候钢、钢丝绳、和钢绞线。低碳钢Q235主要制作钢结构件和连接件（预埋件、角码、螺栓等），是应用最广多的钢材。石材幕墙的金属构架主要采用低碳钢Q235，如果高于40米的幕墙结构，钢构件宜采用高耐候结构钢。石材幕墙钢架主要由横梁和立柱组成，一般情况下，横梁主要采用角钢，立柱采用槽钢（有时也采用衍架），至于选用多大的型钢、立柱布置间距的确定，必须进行受力分析、计算。钢型材应该符合设计及《钢结构设计规范》的要求，并应具有钢材厂家出具的质量证明书或检验报告，其化学成份、力学性能和其它的质量要求必须符合国家标标准规定。市面上很少有国标的型钢（槽钢和角钢），往往都采用非国标的型钢来作为幕墙结构的立柱和横梁，因此，在选择钢材时注意下列要求：a．采用质量可靠的产家，有检验证书、出厂合格证和质量保证书；b．使用前，必须权威的检验部门进行试验，有试验合格报告书；幕墙的钢结构属隐蔽工程，而钢材是易受锈蚀的材料，如果钢架受到锈蚀，那将无法进行维护了，因此，在安装钢架之前必须进行防锈处理。①热镀锌是最有较的防锈处理方法，其镀锌层不应小于45μm；②冷镀没什么效果；③涂刷防锈漆，只能是对焊接点进行的后补的防锈方法，在涂刷防锈漆前，要对钢构件进行去油、除锈后才能进行涂刷防锈漆。因此，尽不用涂刷防锈漆作为防锈处理，热镀锌是幕墙钢结构唯一的防锈办法。钢架横梁角钢与立柱槽钢（或衍架）的连接方法可以采用焊按和螺栓连接（国家规范的要求是采用螺栓连接）。螺栓连接时，是采用螺栓通过角码将角钢固定在槽钢上，使角钢与槽钢形成一整体钢架。钢架要与主体结构的壁雷装置进行有较地连接起来，使整个建筑形成一个较的避雷网络。三、连接件石材幕墙的连接件有：①石材与角钢的连接；②角钢与槽钢的连接；③槽钢与预埋支座的连接。（一）石材与角钢的连接采用不锈钢挂件连接。其连接方法有：①钢销连接法②蝴蝶扣和T形挂件连接法③背栓法④通槽连接法⑤S、R形挂件连接法⑥复合连接法虽然在整个石材幕墙中挂件只是一个小小的配件，但它却起着...
