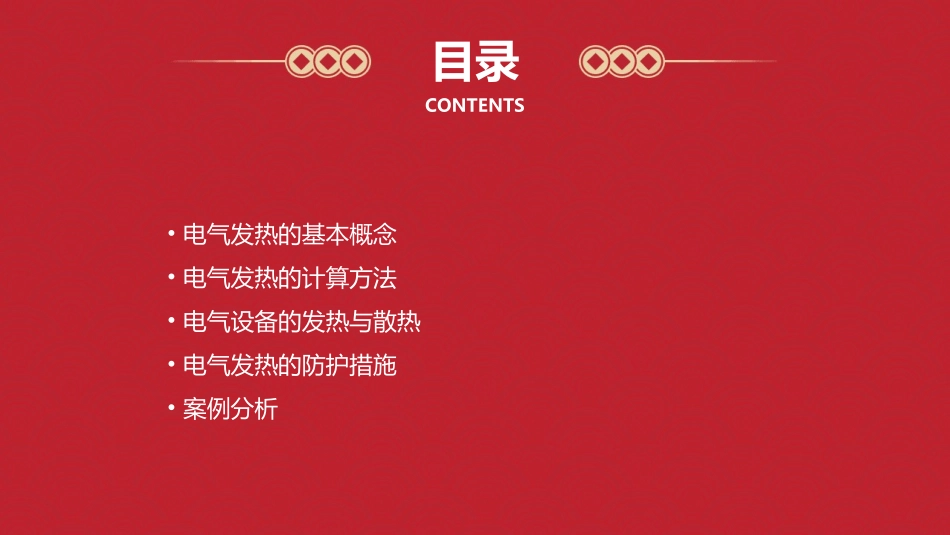

电气发热与计算课件目录CONTENTS•电气发热的基本概念•电气发热的计算方法•电气设备的发热与散热•电气发热的防护措施•案例分析01电气发热的基本概念CHAPTER电阻发热01由于电流流过导体时，导体内部电子与原子核的碰撞产生的能量以热能形式释放出来，导致导体发热。根据焦耳定律，发热量与电流的平方、导体的电阻和时间成正比。介质发热02在电气设备中，绝缘介质在电场作用下会发生极化、电导和介质损失，产生热量。铁磁发热03在电机、变压器等设备中，铁磁材料在交变磁场作用下会发生磁滞和涡流现象，产生热量。发热的原因和分类发热对电气设备和系统的影响加速绝缘材料老化高温会加速绝缘材料的老化，缩短设备使用寿命。影响设备性能过高的温度会影响电气设备的性能，如降低电机效率、增加变压器损耗等。引发火灾长期过热可能导致电气设备绝缘损坏，引发短路、电弧等，最终导致火灾。03热辐射热量通过电磁波传递。在高温下，热辐射成为主要的散热方式。01热传导热量通过物体内部原子或分子的振动传递。在导体中，热传导与电流方向一致。02热对流热量通过流体流动传递。在电气设备中，冷却介质（如空气、油）的热对流对于散热至关重要。电气发热的物理机制02电气发热的计算方法CHAPTER热阻和热容量的概念热阻表示物体对热量传递的阻碍能力，单位是℃/W，即每瓦功率导致物体温度升高的度数。热容量表示物体吸收或释放热量的能力，单位是J/℃或J/(℃·kg)，即每升高或降低1℃所需的热量。热阻的计算方法通过测量物体的温度变化和功率消耗，利用公式ΔT=P/R（ΔT为温度变化，P为功率，R为热阻）计算热阻。根据物体的材料、尺寸、表面状况等参数，利用相关公式或图表查找出热阻值。热容量的计算方法根据物体的质量、比热容和温度变化，利用公式Q=mCΔT（Q为热量，m为质量，C为比热容，ΔT为温度变化）计算热容量。对于不同形状的物体，需要采用适当的公式或近似方法计算其热容量。123在电气设备的发热设计中，通过计算热阻和热容量，评估设备的散热性能和稳定性。在电子设备的散热方案中，根据热阻和热容量的数据选择合适的散热器、散热风扇等散热元件。在建筑物的供暖或空调设计中，通过计算材料的热阻和热容量，优化热量传递和分布。热阻和热容量的应用03电气设备的发热与散热CHAPTER电气设备的散热方式依靠空气对流和辐射散热，适用于低功耗、小型设备。通过风扇、散热片等手段强制排出热量，适用于高功耗、大型设备。利用液体循环带走热量，适用于高功率密度、高温环境。利用热管内的液体蒸发和冷凝传递热量，具有高效、紧凑的特点。自然散热强制散热液冷散热热管散热热阻法温升法热设计参数法实验法电气设备散热的评估方法01020304通过测量设备表面温度和散热器入口温度计算热阻，评估散热性能。测量设备在不同负载下的温度变化，评估散热性能。利用热设计参数计算设备的最大功耗和温度极限。通过实际运行测试设备的散热性能，具有直观、准确的特点。优化电路板布局，减小热流阻抗。合理布局根据设备功耗和散热需求选择合适的散热器类型和规格。选择合适的散热器通过增加散热片数量或增大散热片面积提高散热效果。增加散热面积合理布置风扇位置和调整风道走向，提高散热效率。优化风道设计电气设备散热的优化设计04电气发热的防护措施CHAPTER总结词绝缘材料和散热材料的选择对于电气发热的防护至关重要。详细描述在选择绝缘材料时，应考虑其耐热性、电气性能和机械性能。散热材料应具有良好的导热性能，能够有效地将热量传递出去，降低电气设备的温度。选择合适的绝缘材料和散热材料合理的布置可以减少电气设备和线路的热量积累，降低电气发热的风险。总结词在布置电气设备时，应考虑其工作时的热量产生和散热需求，保持足够的空间和通风通道。线路的布置应遵循安全距离和规范，避免过密或交叉，减少热量传递和相互干扰。详细描述合理布置电气设备和线路总结词定期维护和检查可以及时发现和处理电气发热问题，防止设备过热损坏。详细描述定期对电气设备进行检查，确保其外观完好、无过热现象。对电气线路进行定期的绝缘检测，确保无老化、破损等情况。及时清理设备内部的灰尘...
