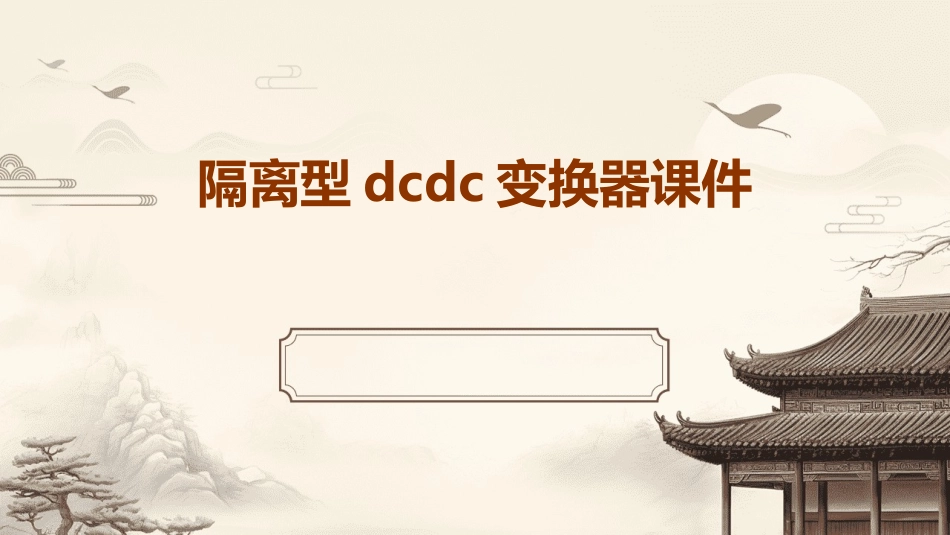

隔离型DCDC变换器课件VIP免费

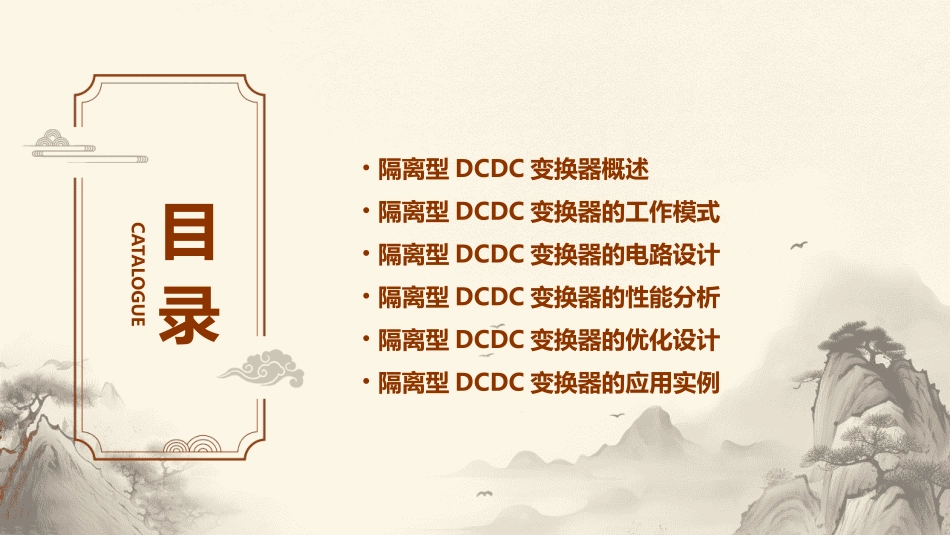

隔离型dcdc变换器课件目录CATALOGUE•隔离型DCDC变换器概述•隔离型DCDC变换器的工作模式•隔离型DCDC变换器的电路设计•隔离型DCDC变换器的性能分析•隔离型DCDC变换器的优化设计•隔离型DCDC变换器的应用实例隔离型DCDC变换器概述CATALOGUE01隔离型DCDC变换器是一种能够实现直流电压之间转换的电路，通过隔离变压器将输入和输出电路进行电气隔离，以保障操作安全。通过控制开关管的工作状态，隔离型DCDC变换器可以在输入端和输出端之间进行能量转换，实现电压的升降或保持恒定。定义与工作原理工作原理定义根据工作原理和应用需求，隔离型DCDC变换器可分为降压型、升压型和保持型等不同类型。分类隔离型DCDC变换器具有高效率、高可靠性、高安全性等优点，广泛应用于各种需要直流电源供电的设备和系统中。特点分类与特点在通信领域，隔离型DCDC变换器常用于为基站、交换机等设备提供稳定可靠的直流电源。通信电源在工业控制领域，隔离型DCDC变换器可用于为各种控制器、传感器等设备提供直流电源。工业控制在新能源系统中，隔离型DCDC变换器可用于太阳能逆变器、风能逆变器等设备的直流电源转换。新能源系统在电动汽车及充电设施中，隔离型DCDC变换器用于实现车载电池的高效充电和直流电压的稳定输出。电动汽车与充电桩应用领域隔离型DCDC变换器的工作模式CATALOGUE02总结词在连续导通模式下，DCDC变换器始终保持一个或多个开关处于导通状态，输入电流连续不断地流经电感。详细描述在连续导通模式下，DCDC变换器的输入电流始终大于零，电感电流逐渐增加，直到达到预设的输出电压。此时，开关会关闭一段时间，电感电流逐渐减小，为下一次开关导通做准备。连续导通模式总结词在间歇模式下，DCDC变换器的开关周期性地开启和关闭，输入电流呈现间歇性的特点。详细描述在间歇模式下，DCDC变换器的输入电流在每个开关周期内都为零，电感电流在开关关闭时迅速减小至零。这种模式通常用于需要高电压、大电流输出的场合，但可能会产生较大的噪声和振动。间歇模式总结词在脉冲宽度调制模式下，DCDC变换器的开关周期和占空比可调，通过改变占空比来调节输出电压。详细描述在脉冲宽度调制模式下，DCDC变换器的输入电流和电感电流的波形类似于正弦波或三角波。通过调节占空比，可以精确地控制输出电压，实现宽范围、高精度的电压输出。这种模式广泛应用于各种电子设备和电源供应器中。脉冲宽度调制模式隔离型DCDC变换器的电路设计CATALOGUE03确定输入和输出电压的范围，以便选择合适的元件和磁性元件。输入与输出电压范围功率等级磁性元件设计输出滤波器设计根据应用需求，确定变换器的功率等级，从而选择合适的元件和磁性元件。根据输入和输出电压、功率等级以及工作频率，设计适当的磁性元件，如变压器和电感器。根据输出电压和电流的纹波要求，设计适当的输出滤波器。主电路设计控制环路反馈信号获取控制算法保护电路控制电路设计01020304设计一个控制环路来调节输出电压或电流，使其稳定在设定值。确定如何从主电路获取反馈信号，并将其传递给控制电路。选择适当的控制算法，如PID控制或模糊逻辑控制，以实现稳定的输出。设计适当的保护电路，以防止过流、过压和过热等异常情况。驱动电路设计生成适当的驱动信号，以驱动主电路中的开关元件。采取适当的隔离措施，以确保驱动电路与主电路之间的电气隔离。优化驱动波形，以提高开关元件的工作效率和可靠性。设计适当的保护电路，以防止驱动电路中的异常情况。驱动信号生成隔离措施驱动波形优化驱动保护隔离型DCDC变换器的性能分析CATALOGUE04隔离型DCDC变换器在转换过程中，应尽量提高转换效率，减少能量损失。转换效率影响转换效率的因素包括开关频率、负载电流、输入输出电压差等。效率影响因素效率分析可靠性分析可靠性评估隔离型DCDC变换器的可靠性评估是重要的性能指标，应考虑各种工作条件下的稳定性和寿命。可靠性影响因素影响可靠性的因素包括电路设计、元件选择、生产工艺等。隔离型DCDC变换器应具有良好的稳定性，以保证在各种工作条件下都能稳定运行。稳定性要求稳定性评估方法包括频率分析、传递函数分析、根轨迹分析等。稳定性评...
