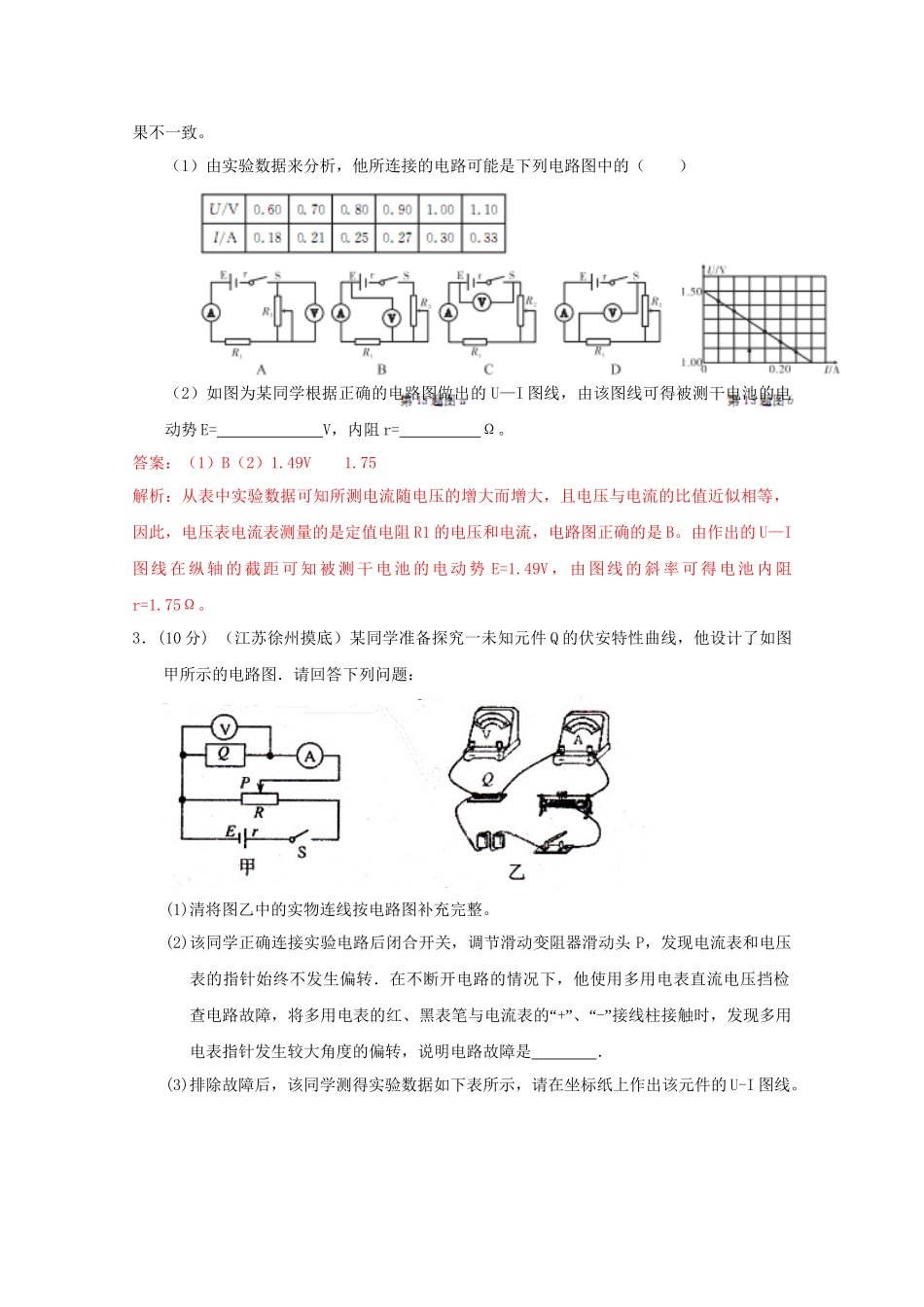

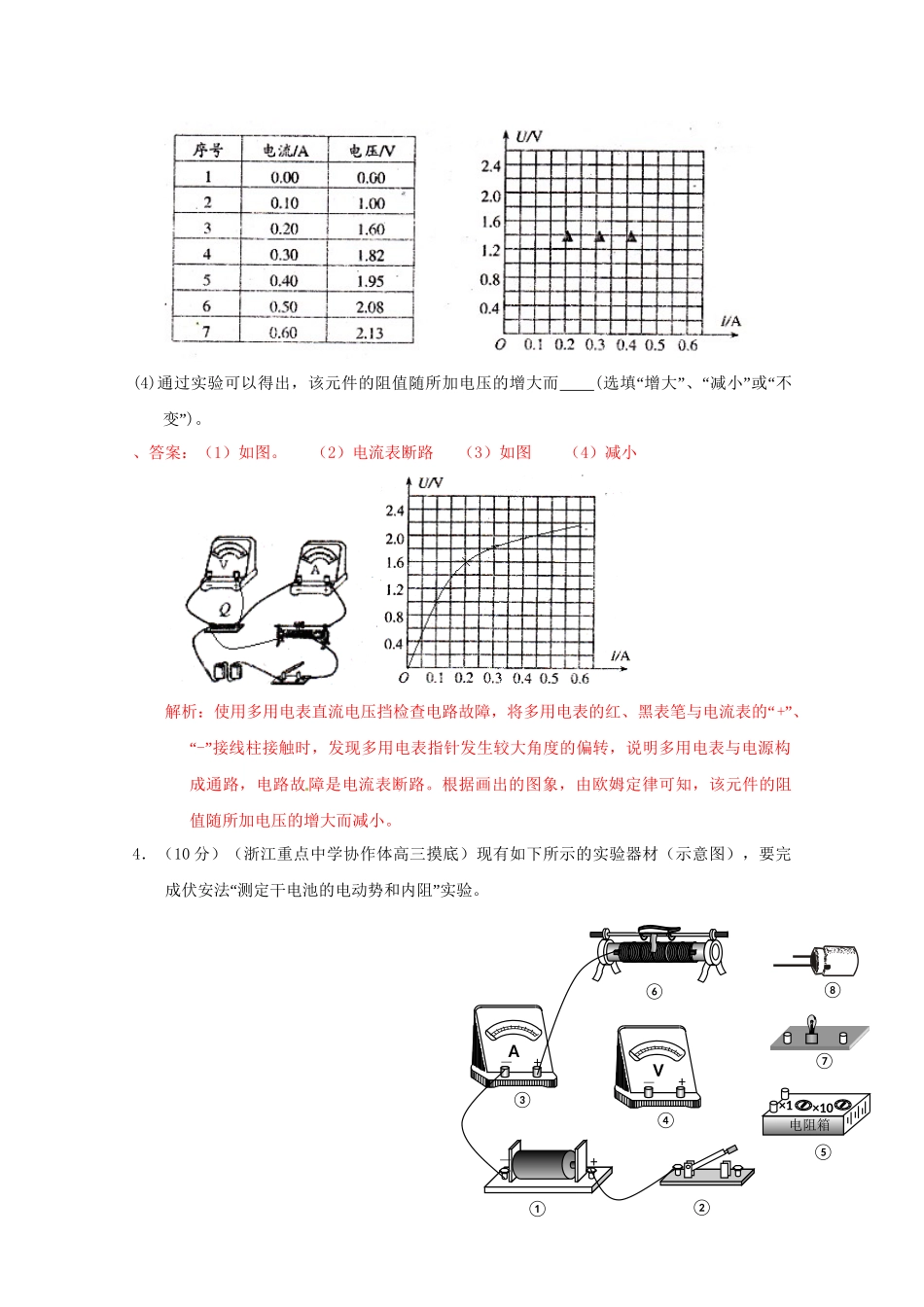

高考物理复习（模拟题汇编）：专题十三电学实验（1）1.（连云港摸底）利用传感器可以探测、感受外界的信号、物理条件等。图甲所示为某同学用传感器做实验得到的小灯泡的U—I关系图线。（1）实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A（阻值范围0~10Ω）、滑动变阻器B（阻值范围0~100Ω）、电动势为6V的电源（不计内阻）、小灯泡、电键、导线若干。该同学做实验时，滑动变阻器选用的是“（选填A”或“B”）；请在图乙的方框中画出该实验的电路图。（2）如果将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V。则此时小灯泡的电功率为W，电源的内阻为Ω。1.答案：（1）A电路如图。（2）0.66~0.722~2.67解析：由于小灯泡电阻较小，电路应该设计成电流传感器外接。描绘小灯泡伏安特性曲线，设计成滑动变阻器分压接法。将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0.3A，电源电动势为3V，在小灯泡伏安特性曲线上找出对应电流为0.3A的点，该点纵横坐标的乘积0.3A×2.3V=0.69W.，为此时小灯泡的电功率。过该点和纵轴上3V的点作一直线，该直线的斜率绝对值等于电源的内阻为2.5Ω。2．（安徽江南十校摸底）“”在测定电池的电动势和内阻实验中，通过改变滑动变阻器电阻大小，测量并记录多组电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致。（1）由实验数据来分析，他所连接的电路可能是下列电路图中的（）（2）如图为某同学根据正确的电路图做出的U—I图线，由该图线可得被测干电池的电动势E=V，内阻r=Ω。答案：（1）B（2）1.49V1.75解析：从表中实验数据可知所测电流随电压的增大而增大，且电压与电流的比值近似相等，因此，电压表电流表测量的是定值电阻R1的电压和电流，电路图正确的是B。由作出的U—I图线在纵轴的截距可知被测干电池的电动势E=1.49V，由图线的斜率可得电池内阻r=1.75Ω。3．(10分)（江苏徐州摸底）某同学准备探究一未知元件Q的伏安特性曲线，他设计了如图甲所示的电路图．请回答下列问题：(1)清将图乙中的实物连线按电路图补充完整。(2)该同学正确连接实验电路后闭合开关，调节滑动变阻器滑动头P，发现电流表和电压表的指针始终不发生偏转．在不断开电路的情况下，他使用多用电表直流电压挡检“查电路故障，将多用电表的红、黑表笔与电流表的+”“、-”接线柱接触时，发现多用电表指针发生较大角度的偏转，说明电路故障是．(3)排除故障后，该同学测得实验数据如下表所示，请在坐标纸上作出该元件的U-I图线。(4)通过实验可以得出，该元件的阻值随所加电压的增大而(“”“”“选填增大、减小或不”变)。、答案：（1）如图。（2）电流表断路（3）如图（4）减小“解析：使用多用电表直流电压挡检查电路故障，将多用电表的红、黑表笔与电流表的+”、“-”接线柱接触时，发现多用电表指针发生较大角度的偏转，说明多用电表与电源构成通路，电路故障是电流表断路。根据画出的图象，由欧姆定律可知，该元件的阻值随所加电压的增大而减小。4．（10分）（浙江重点中学协作体高三摸底）现有如下所示的实验器材（示意图），要完“”成伏安法测定干电池的电动势和内阻实验。⑤⑦⑧×1×10电阻箱③+A－④+V－⑥①②+－（1）请选用器材并在实物连线图上完成必需的导线连接。（2）若测得的实验数据如下表，请用作图法求出干电池的电动势和内阻。电压(U/V)1.481.441.381.301.201.08电流(I/A)0.050.100.150.250.350.50（3）若上图中所给的电流表已被损坏，用剩余器材能否测定干电池的电动势和内阻？如能的话，请选定器材并给出电路图。（10分）答案：(1)如图（3分）(2)如图（3分）E=1.52V，r=0.86Ω.(3)能，选择图中电池、电键、电压表和电阻箱等实验器材。（4分）解析：根据测得的实验数据，用描点法画出电源的伏安特性曲线，曲线与纵轴的交点纵坐标值等于电源电动势；曲线斜率的绝对值等于电源内阻。若所给的电流表已被损坏，可采用电阻箱和电压表测量电源电动势和内阻。5．（8分）（届江西省重点中学高三联考）某学习小组用伏安法测量一未知电阻Rx的阻值，给定器材及规格为：⑤⑦⑧×1×10电阻箱③+A－...
