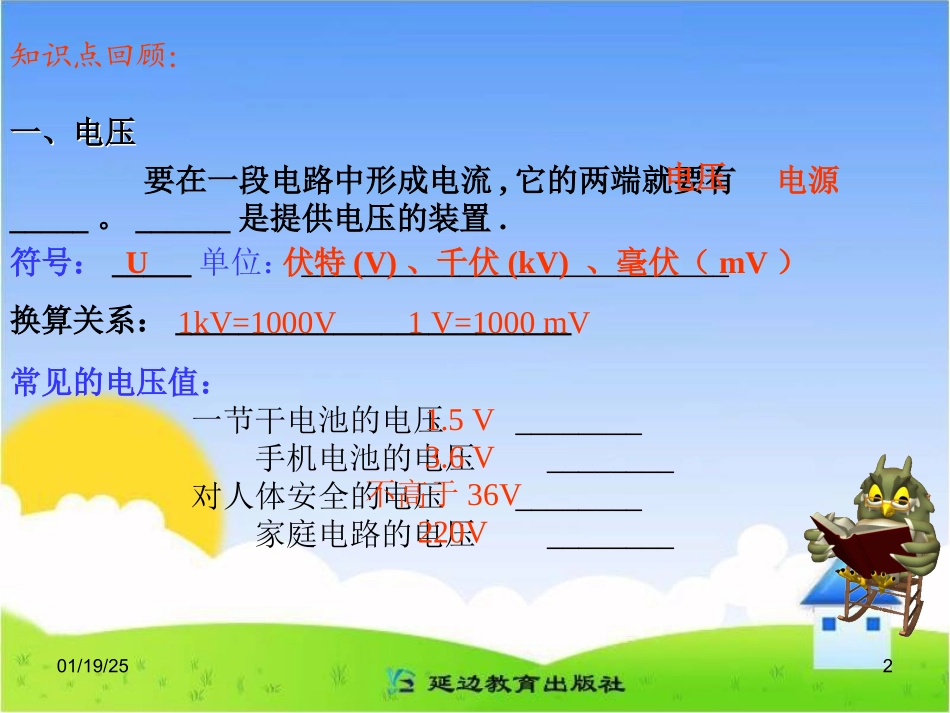

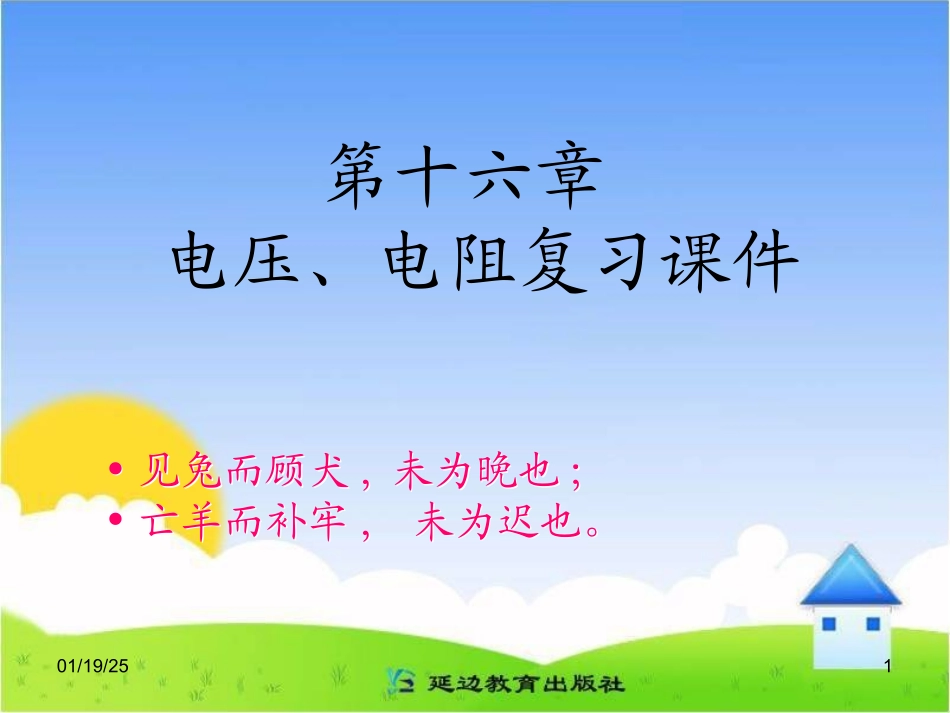

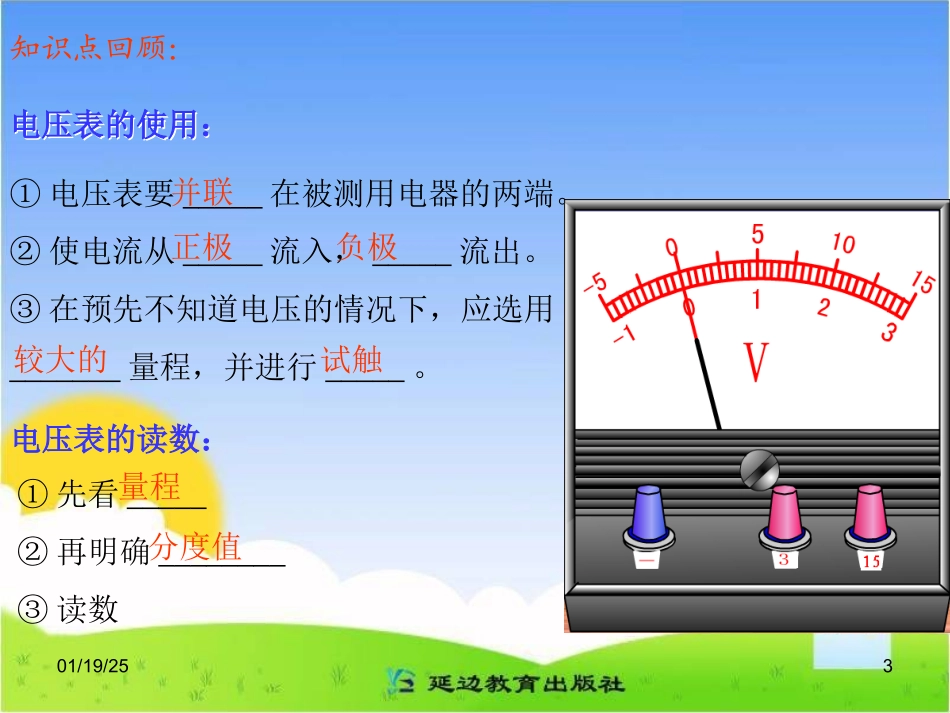

01/19/251第十六章电压、电阻复习课件•见兔而顾犬,未为晚也;•亡羊而补牢,未为迟也。•见兔而顾犬,未为晚也;•亡羊而补牢,未为迟也。01/19/252一、电压一、电压知识点回顾：要在一段电路中形成电流,它的两端就要有_____。______是提供电压的装置.符号：_____单位：___________________________换算关系：_________________________常见的电压值：一节干电池的电压________手机电池的电压________对人体安全的电压________家庭电路的电压________电压电源U伏特(V)、千伏(kV)、毫伏（mV）1kV=1000V1V=1000mV1.5V3.6V不高于36V220V01/19/253电压表的使用：电压表的使用：知识点回顾：①电压表要_____在被测用电器的两端。②使电流从_____流入，_____流出。③在预先不知道电压的情况下，应选用_______量程，并进行_____。电压表的读数：①先看_____②再明确________③读数并联正极负极较大的试触量程分度值01/19/254V2L2L11、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压VL1L2练习：+-2、开关闭合，测_____电压，开关断开测_____电压。L2电源01/19/255练习：1.5V12.5V01/19/256知识点回顾：1、串联电路电压规律在串联电路中，总电压等于各部分电压之和U=U1+U22、并联电路电压规律在并联电路中，各支路电压相等，且等于干路电压U=U1=U2探究串、并联电路电压的规律01/19/257练习：1、如图6-5所示电路，将开关闭合后，电压表V1和V2的示数分别为10V和4V，则此时L2两端的电压为()A．4VB．6VC．10VD．14V【解析】该电路是串联电路，电压表V1测的是L1与L2两端的总电压，V2测的是L1两端的电压，由于串联电路中的总电压等于各部分电路的两端电压之和，那么，L2两端的电压就是总电压与L1两端电压差，即：U2=U-U1=10V-4V=6V．2、仔细观察下面电路图，若开关S由断开到闭合，电压表的示数变化情况为（）A.不变B.增大C.减小D.无法确定DB01/19/2581．在如图所示的电路中，能用电压表正确地测出灯L1两端电压的是()B01/19/2593、甜甜同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是()A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路D．电流表被短路D01/19/25104、关于电流表和电压表的使用，下列说法中错误的是()A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出C01/19/25115、如图所示，电路中的两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是()A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表A01/19/25126、在如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是()A．灯L1短路B．灯L2短路C．灯L1处开路D．灯L2处开路B01/19/25137、如图所示，电源电压为6V，电压表的示数是4V，则灯L1两端的电压是()A．2VB．4VC．6VD．无法确定A01/19/25148、如图所示，关于电表1、2、3的种类的判断，其中正确的是（）A．表1、2、3均为电流表B．表1、2、3均为电压表C．表1、2为电压表，表3为电流表D．表1、2为电流表，表3为电压表C01/19/25159、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321B01/19/2516课堂练习在图7甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:【】A.4.8V1.2V;B.6V1.2V;C.1.2V6V;D.1.2V4.8V.图7A01/19/2517•（2011年中考·山东烟台卷）如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（）•A.电流表的示数变小，电压表的示数变小•B.电流表的示数变小，电压表的示数变大•C.电流表的示数不变，...
