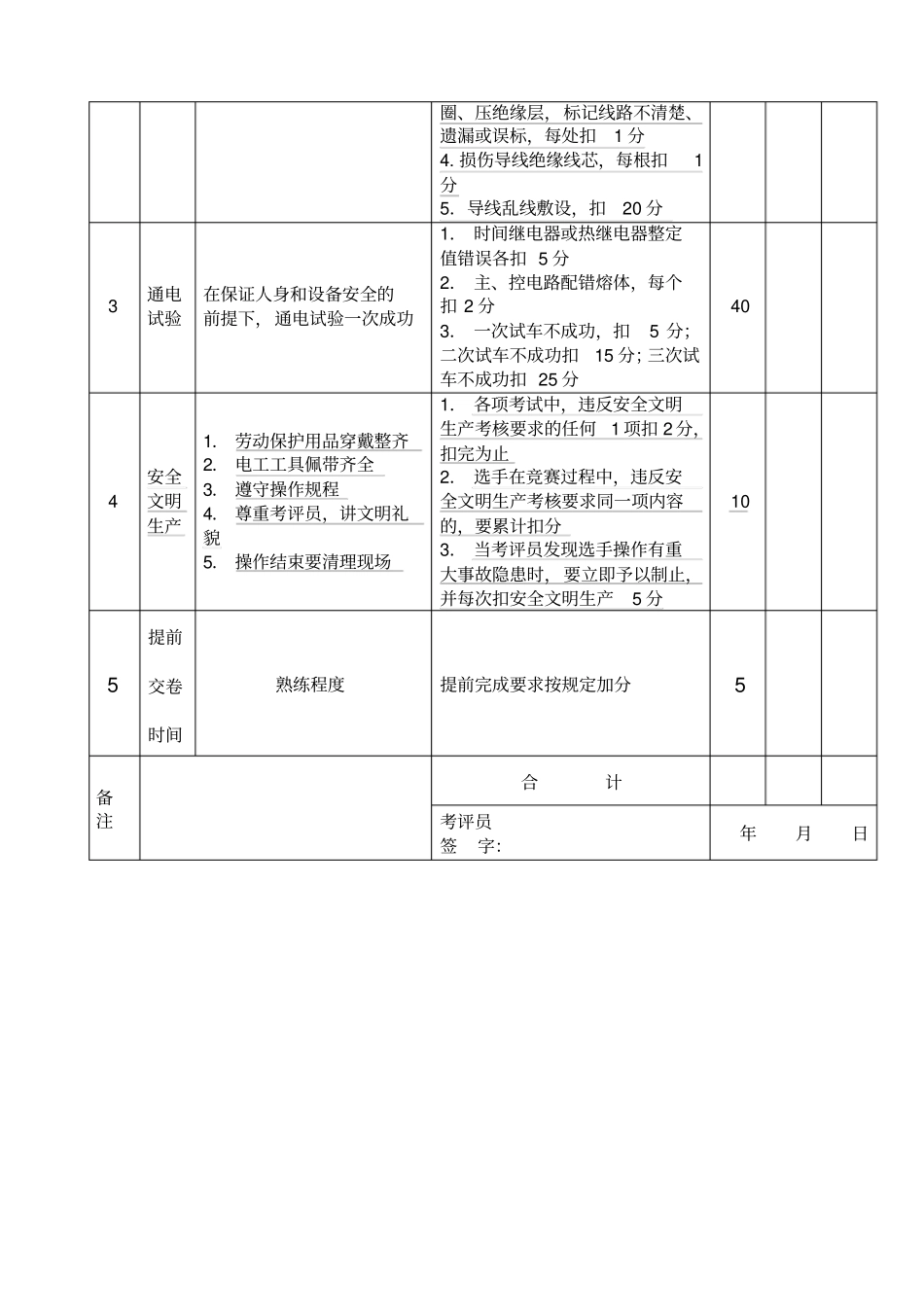

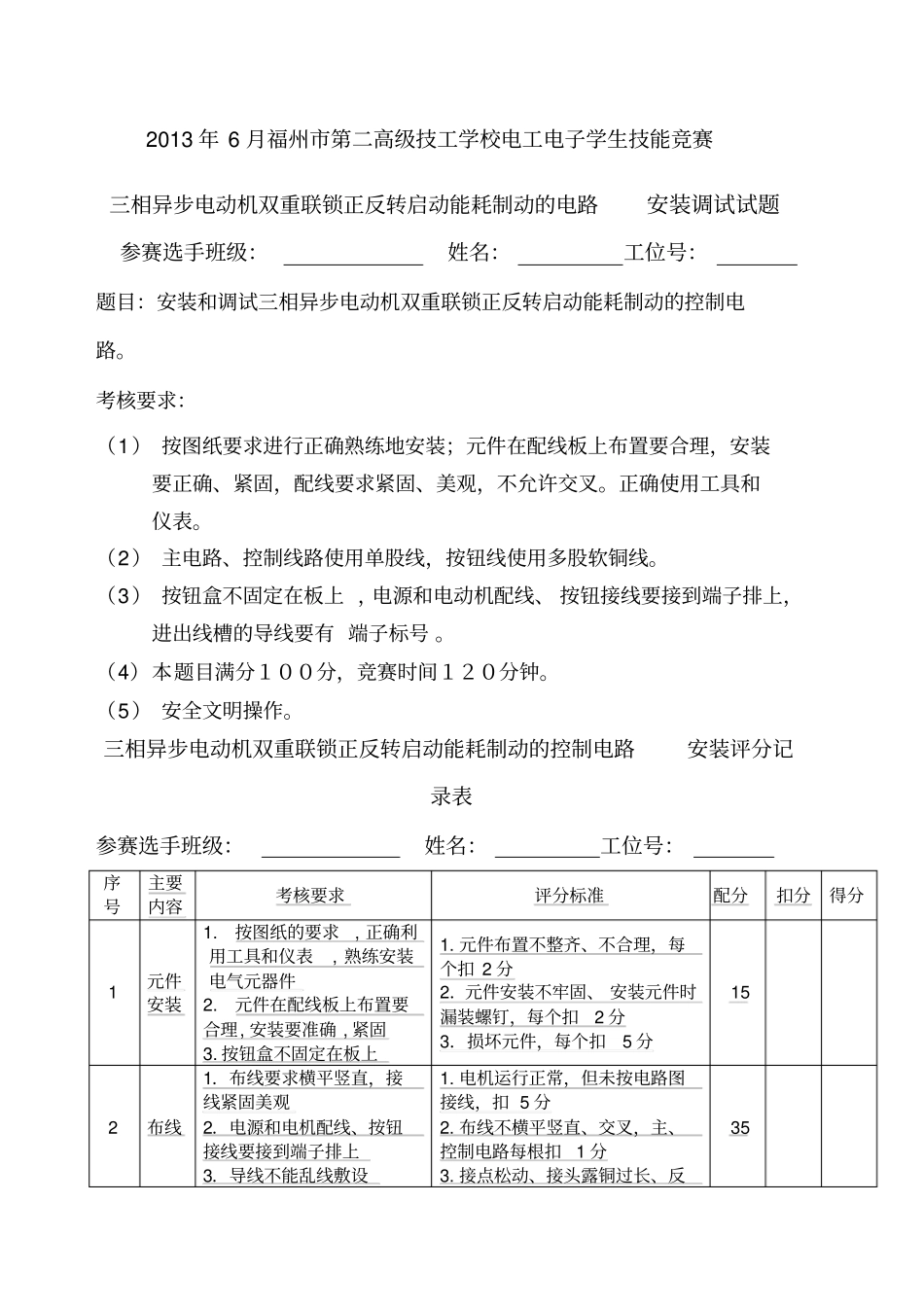

2013年6月福州市第二高级技工学校电工电子学生技能竞赛三相异步电动机双重联锁正反转启动能耗制动的电路安装调试试题参赛选手班级：姓名：工位号：题目：安装和调试三相异步电动机双重联锁正反转启动能耗制动的控制电路。考核要求：（1）按图纸要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，配线要求紧固、美观，不允许交叉。正确使用工具和仪表。（2）主电路、控制线路使用单股线，按钮线使用多股软铜线。（3）按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号。（4）本题目满分１００分，竞赛时间１２０分钟。（5）安全文明操作。三相异步电动机双重联锁正反转启动能耗制动的控制电路安装评分记录表参赛选手班级：姓名：工位号：序号主要内容考核要求评分标准配分扣分得分1元件安装1.按图纸的要求,正确利用工具和仪表,熟练安装电气元器件2.元件在配线板上布置要合理,安装要准确,紧固3.按钮盒不固定在板上1.元件布置不整齐、不合理，每个扣2分2．元件安装不牢固、安装元件时漏装螺钉，每个扣2分3．损坏元件，每个扣5分152布线1．布线要求横平竖直，接线紧固美观2．电源和电机配线、按钮接线要接到端子排上3．导线不能乱线敷设1.电机运行正常，但未按电路图接线，扣5分2.布线不横平竖直、交叉，主、控制电路每根扣1分3.接点松动、接头露铜过长、反35圈、压绝缘层，标记线路不清楚、遗漏或误标，每处扣1分4.损伤导线绝缘线芯，每根扣1分5．导线乱线敷设，扣20分3通电试验在保证人身和设备安全的前提下，通电试验一次成功1．时间继电器或热继电器整定值错误各扣5分2．主、控电路配错熔体，每个扣2分3．一次试车不成功，扣5分；二次试车不成功扣15分；三次试车不成功扣25分404安全文明生产1．劳动保护用品穿戴整齐2．电工工具佩带齐全3．遵守操作规程4．尊重考评员，讲文明礼貌5．操作结束要清理现场1．各项考试中，违反安全文明生产考核要求的任何1项扣2分，扣完为止2．选手在竞赛过程中，违反安全文明生产考核要求同一项内容的，要累计扣分3．当考评员发现选手操作有重大事故隐患时，要立即予以制止，并每次扣安全文明生产5分105提前交卷时间熟练程度提前完成要求按规定加分5备注合计考评员签字：年月日
