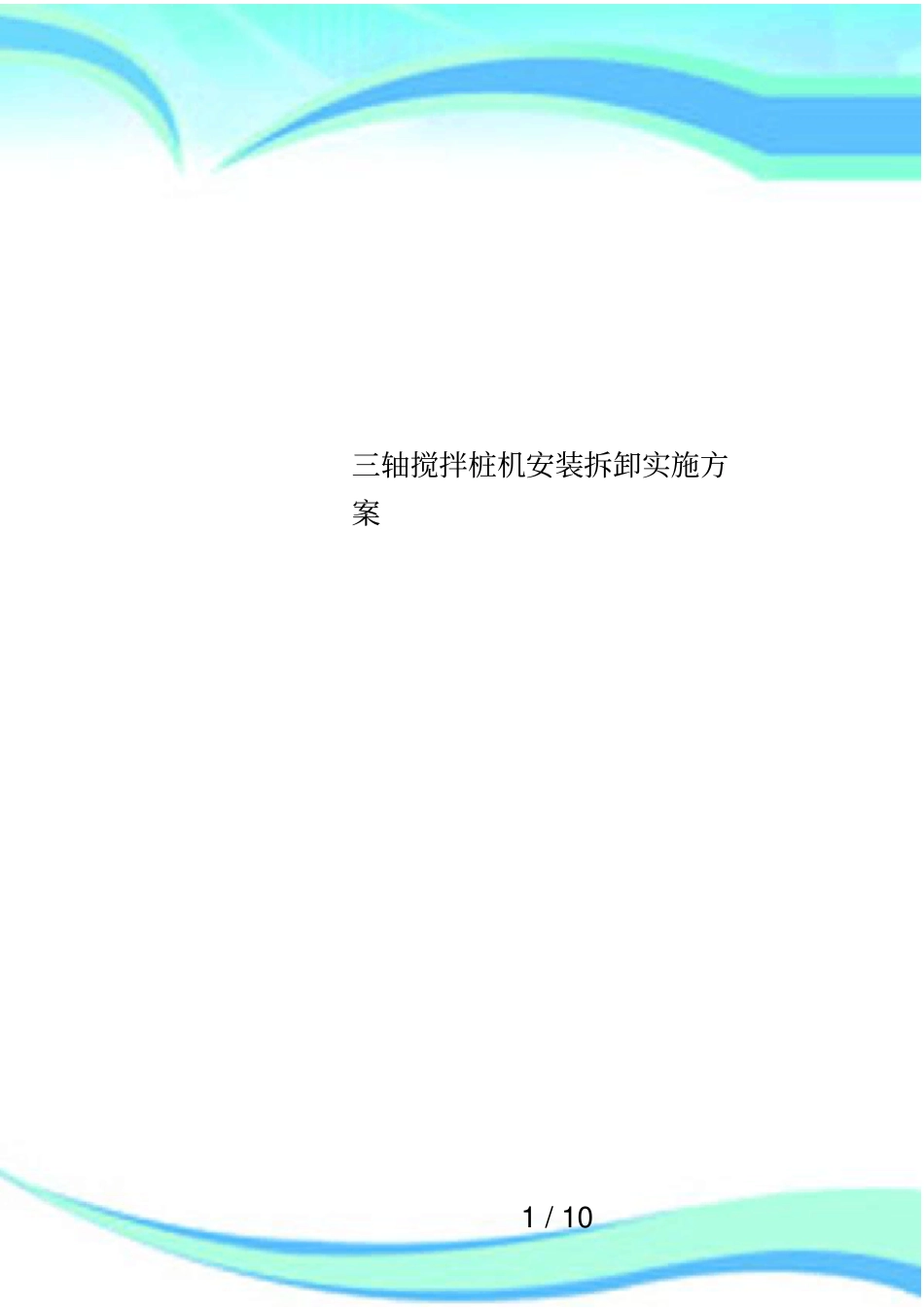

三轴搅拌桩机安装拆卸实施方案VIP免费

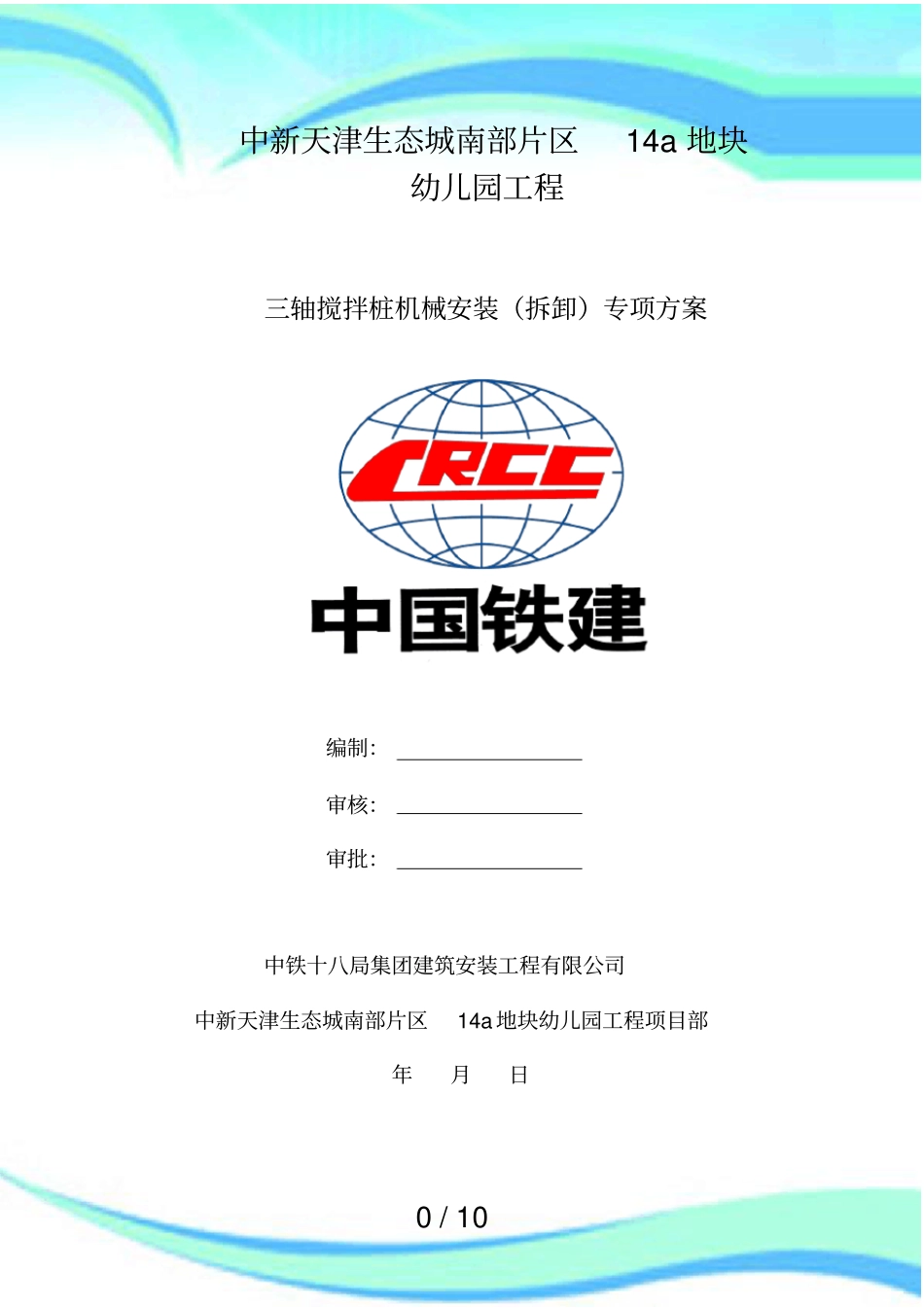

1/10三轴搅拌桩机安装拆卸实施方案2/10————————————————————————————————作者：————————————————————————————————日期：0/10中新天津生态城南部片区14a地块幼儿园工程三轴搅拌桩机械安装（拆卸）专项方案编制：审核：审批：中铁十八局集团建筑安装工程有限公司中新天津生态城南部片区14a地块幼儿园工程项目部年月日0/10三轴水泥土搅拌桩机械安装（拆卸）专项施工方案为了三轴搅拌桩机械安装（拆除）过程安全、顺利，依据《》之规定，结合现场情况，现编制本安装（拆卸）方案一、工程概况中新天津生态城南部片区14a地块幼儿园工程项目位于生态城南部片区14a地块内，东至生态谷，西至规划用地边界，南至和旭路，北至规划用地边界内，项目总建筑面积4714.74平方米，地上建筑面积4182.66平方米，地下建筑面积532.08平方米，建筑高度：17.45m；幼儿园地上3层局部地下一层，建筑结构形式框架结构。二、参建单位：建设单位：中新天津生态城不动产登记中心监理单位：天津开发区泰达国际咨询监理有限公司施工单位：中铁十八局集团建筑安装工程有限公司安装单位：三、编制依据《》《》本工程基坑周圈采用Ф650三轴水泥土搅拌桩止水帷幕，受场地条件限制北侧靠近红树湾一侧由于距离建筑物距离较近，采用Ф800钻孔灌注桩支护。三轴水泥土搅拌桩桩长为16m。三轴搅拌桩是用新型三轴中空叶片螺旋式搅拌桩机为工具，在地基土层中充填水泥浆并同时加入高压空气，同时钻机对水泥土进行充分搅拌，形成较为均一的水泥土，并置换出大量原状土。水泥土固化后，将形成具有一定强度和抗渗能力的水泥土桩体。三轴搅拌桩桩体的垂直性、桩与桩的平行性和搭接程度都十分良好，保证了优良可靠的防水性能。根据设计要求，?850三轴搅拌桩止水帷幕加固应顺一个方向施工。本工程三轴搅拌桩施工顺序由东南角体育局开始施工，沿一区顺时针施工后再施工二、三区，围护灌注桩紧跟施工。1/10我方在本工程使用的是SF808履带式三轴桩机为北京市三一重机有限公司制造，套筒3米1节、6米3节、9米1节离地高度为33米，动力头型号ZKD850A-3，钻杆长25.5米，钢丝绳型号为20。最大自重量105T。投入使用时间1年，机械性能良好。安装与拆除过程中，必须保证前方有不少于45米开阔地段。二、安装辅助设备及场地要求（1）辅助机械采用20T以上汽车吊或者挖土机配合。（2）安装场地必须具备足够的容机范围以利于设备的拼装；且场地平整度必须在0.5%，地基承载力在5T/平米以上；（3）拆装场地周围设置安全警戒线，无关人员不得入内由专职机管员负责拆装工作，同时专职安全员负责现场安全工作，按组装程序实施。（4）在组装前，应首先核对设备的各部位安全性能是否合格，然后对辅助机械和主机的各部件，钢丝绳、安全装置等进行全面的检查，主机和辅助机械的操作人员必须持有效的证件。（5）安装时，主机应停放在坚实且铺垫钢板或路基箱的地面上，组装前将起重机履带顶向外侧使履带的间距呈最大状态。（6）在拆装过程中，如果发现特殊情况应及时向机管员报告，然后由机械工程师实施变更。三、安装顺序（1）在场地略平整后，桩机底盘、机身到位，将井字架各部件就位。操作人员由机底盘部位开始，向前延伸、每完成一节必须设置搁置点，托承架身。（2）穿绕起升钢丝绳，配置钢丝绳直径同时检查钢丝绳质量，严禁使用断丝及变径的不合格钢丝绳。而后主机收紧钢丝绳，再将配重（10T和4T各一个）吊装固定稳妥。（3）撑臂腹杆安装，在钢丝绳及起落三角架穿插单片葫芦及滑轮后。安装撑臂腹杆时，放出20厘米左右长度的螺杆及球形固定器。并在井架顶端下2米处固定，待起扳后至850～890才可与机身底盘部位矫正固定。（4）井字架安装完毕，逐一检查所有的连接固定螺拴无误后，开始起扳拔杆。（5）起扳时，必须在安全员及机管员同意下，机械驾驶员方可在安装队长的指挥下缓慢起扳。架后后调节好支撑油缸油压使其桩架垂直、桩机平稳。在非特殊情况下，中间不得停留。为防止增力，撑臂腹杆必须与井字架保持450～500。2/10（6）井字架固定后，由卷扬机自行吊装动力头、钻杆、抱箍及钻头。（7）...
