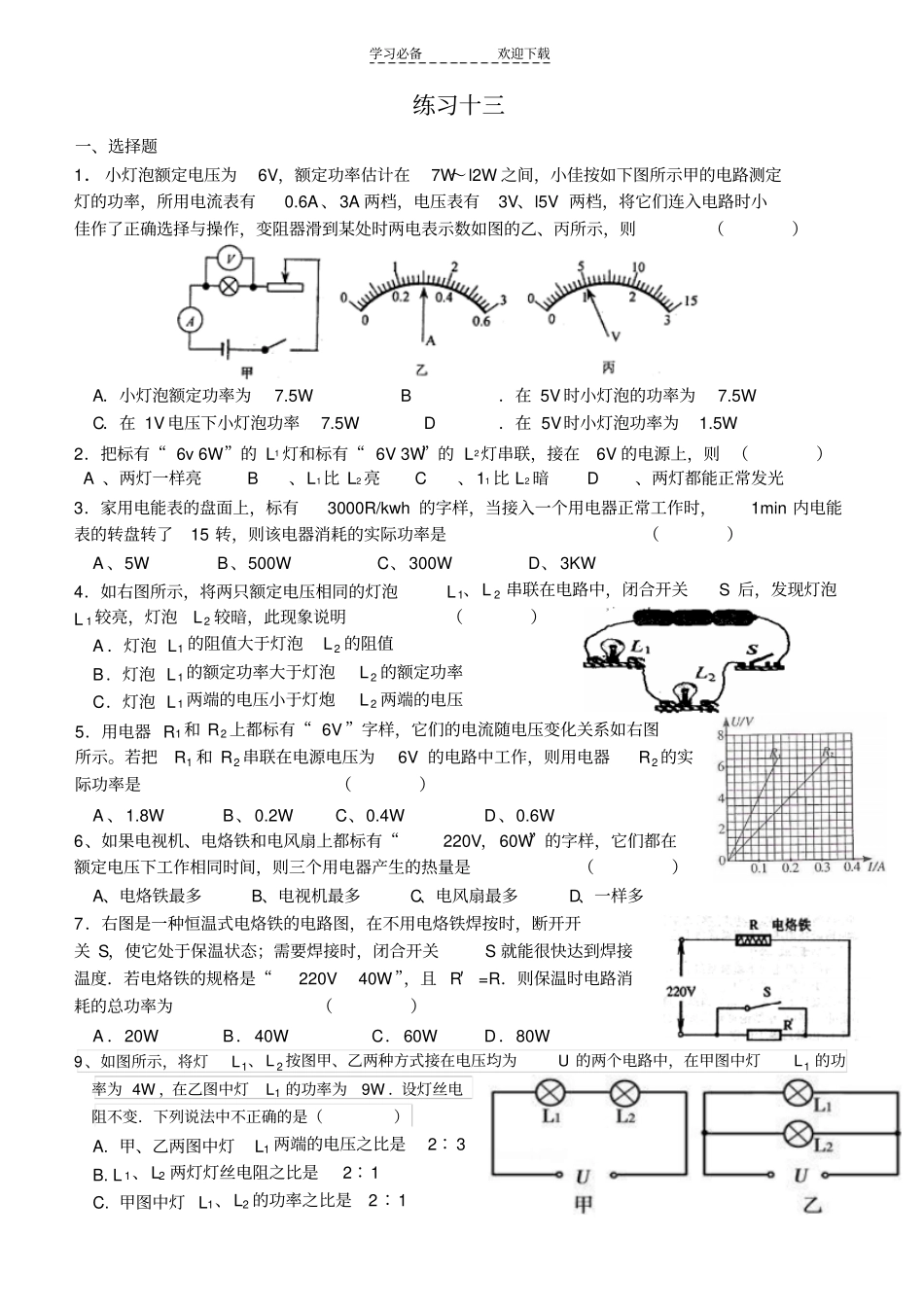

学习必备欢迎下载练习十三一、选择题1．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W2．把标有“6v6W”的L1灯和标有“6V3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮C、11比L2暗D、两灯都能正常发光3．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW4．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压5．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是（）A、1.8WB、0.2WC、0.4WD、0.6W6、如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是（）A、电烙铁最多B、电视机最多C、电风扇最多D、一样多7．右图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V40W”，且R′=R．则保温时电路消耗的总功率为（）A．20WB．40WC．60WD．80W9、如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（）A.甲、乙两图中灯L1两端的电压之比是2∶3B.L1、L2两灯灯丝电阻之比是2∶1C.甲图中灯L1、L2的功率之比是2∶1学习必备欢迎下载D.甲、乙两图电路消耗的总功率之比是3∶210．右图所示电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1.5A"字样，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为75WB.电流表的最大示数为1.5AC．滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为0Ω～20Ω二、填空题（每空1分，共24分）1．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．2．电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的相等，但是电炉丝比铜导线的大，消耗的电功率多的缘故.3．家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示．使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为W，如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，该家用电灭蚊器一个月(按30天计算)消耗电能kW·h；当发热体温度继续上升时，电灭蚊器发热体的电阻会；它的电功率会(最后两空选填“增大”、“不变”、“减小”)．4．某导体两端加2V电压时，通过的电流为0．5A，则这段导体的电阻为_______Ω．要使通过该导体的电流变为1A，应在该导体两端加_______V电压．当该导体两端的电压为3V时，该导体所消耗的电功率为_______W．5、如下图所示．是某研究性学习小组利用"220V60W”的灯泡L1和"220V15w”的灯泡L2所设计的四个电路图。当把它们分别接人同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为_______W，消耗功率最小的电路图是_______。6、如图10甲所示，电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I—U关系图象如图乙所示。则小灯泡的额定功率为____________W，电源电压为_____...
