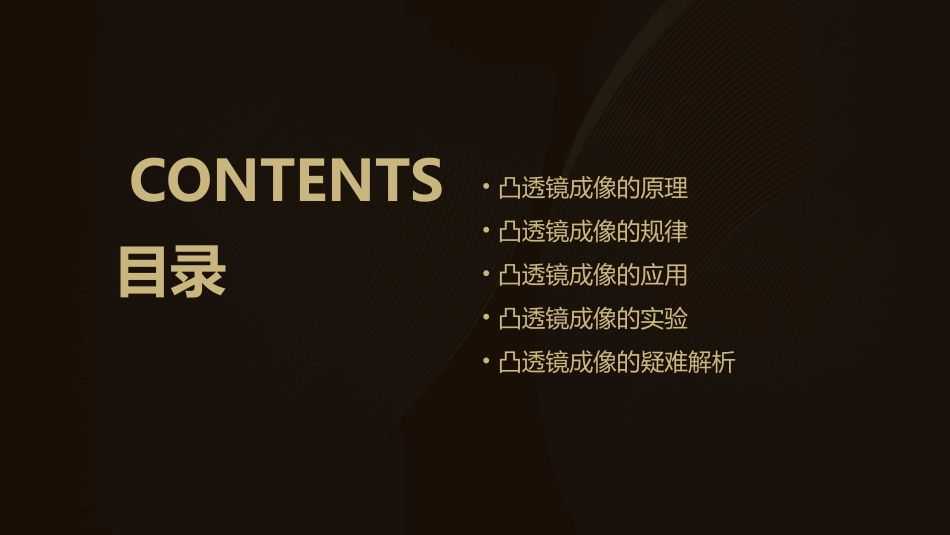

凸透镜成像课件目录•凸透镜成像的原理•凸透镜成像的规律•凸透镜成像的应用•凸透镜成像的实验•凸透镜成像的疑难解析CONTENTS01凸透镜成像的原理CHAPTER当光从一个介质传播到另一个介质时，其传播方向会发生改变，这种现象称为光的折射。光的折射透镜分为凸透镜和凹透镜两类，凸透镜对光线有会聚作用，而凹透镜对光线有发散作用。透镜的分类光的折射与透镜凸透镜的焦距是指平行于主轴的光线经过凸透镜后会聚的点到光心的距离。当物体位于焦距以内时，成正立、放大的虚像；当物体位于焦距以外时，成倒立、缩小的实像；当物体位于焦距处时，成倒立、等大的实像。凸透镜的焦距与成像焦距与成像关系焦距定义物距定义物体到透镜光心的距离称为物距。要点一要点二像的性质与物距关系随着物距的变化，像的大小、虚实和位置都会发生变化。当物距大于两倍焦距时，像的位置在透镜的一侧，成倒立、缩小的实像；当物距等于两倍焦距时，像的位置在透镜的另一侧，成倒立、等大的实像；当物距在一倍焦距和两倍焦距之间时，像的位置在透镜的同侧，成倒立、放大的实像；当物距小于一倍焦距时，成正立、放大的虚像。像的性质与物距关系02凸透镜成像的规律CHAPTER总结词二倍焦距处成等大倒立实像详细描述当物体位于凸透镜的二倍焦距处时，所成的像是与物体等大的倒立实像，即像的大小和物体的大小相等，像的倒正和物体的倒正相反。二倍焦距成像规律总结词一倍焦距处不成像详细描述当物体位于凸透镜的一倍焦距处时，由于光线通过透镜后无法汇聚，因此无法在光屏上成像。此时，光屏上呈现的是一个与透镜形状相似的光斑。一倍焦距成像规律物像移动规律总结词当物体在凸透镜的二倍焦距以外移动时，像的位置也随之移动。具体来说，当物体向透镜靠近时，像会远离透镜；当物体远离透镜时，像会靠近透镜。同时，像的移动速度与物体的移动速度是相同的。此外，当物体在一倍焦距以内移动时，像的位置也会随之移动，但此时的像是虚像。详细描述物像移动规律03凸透镜成像的应用CHAPTER0102照相机的工作原理照相机的镜头相当于一个凸透镜，胶片相当于光屏，通过调整焦距和光线角度来获得清晰的照片。照相机通过镜头将景物反射的光线聚焦在胶片上，形成倒立、缩小的实像。投影仪的工作原理投影仪通过镜头将图像反射到屏幕上，形成倒立、放大的实像。投影仪的镜头相当于一个凸透镜，屏幕相当于光屏，通过调整焦距和光线角度来获得清晰的投影。放大镜通过将物体反射的光线聚焦在眼睛上，形成正立、放大的虚像。放大镜常用于阅读、观察细小物体等场合，使用时需注意调整焦距和光线角度，避免眼睛疲劳。放大镜的使用与效果04凸透镜成像的实验CHAPTER实验设备与准备选择适当焦距的凸透镜，用于观察物体成像。提供足够的光线，使物体在光屏上清晰成像。用于承接凸透镜所成的像。直尺、量角器等，用于测量成像的大小和角度。凸透镜光源光屏测量工具将光源、凸透镜和光屏依次放置在同一水平线上，确保光源发出的光线能够通过凸透镜在光屏上成像。用直尺测量像的大小，用量角器测量像的倾角，记录数据。调整光源、凸透镜和光屏之间的距离，使物体能够在光屏上清晰成像。改变光源的位置或焦距，重复以上步骤，获取多组数据。实验步骤与操作010204实验结果与分析分析像的大小、位置和倾角与光源位置、焦距之间的关系，总结规律。通过数据表格和图表等形式展示实验结果，便于观察和分析。对比不同焦距的凸透镜在同一光源位置下的成像情况，探讨焦距对成像的影响。结合理论分析实验结果，加深对凸透镜成像规律的理解。0305凸透镜成像的疑难解析CHAPTER总结词理解像的正倒问题需要掌握凸透镜成像的基本原理和规律。详细描述凸透镜成像的正倒问题主要取决于物体与透镜之间的距离。当物体位于透镜的一倍焦距和二倍焦距之间时，成倒立放大的实像；当物体位于一倍焦距之内时，成正立放大的虚像；当物体位于二倍焦距之外时，成倒立缩小的实像。理解这一规律有助于解决像的正倒问题。像的正倒问题解析像的大小问题解析掌握透镜焦距与成像大小的关系是解决像的大小问题的关键。总结词凸透镜成像的大小取决于物体与透镜之间的距离。当物...
