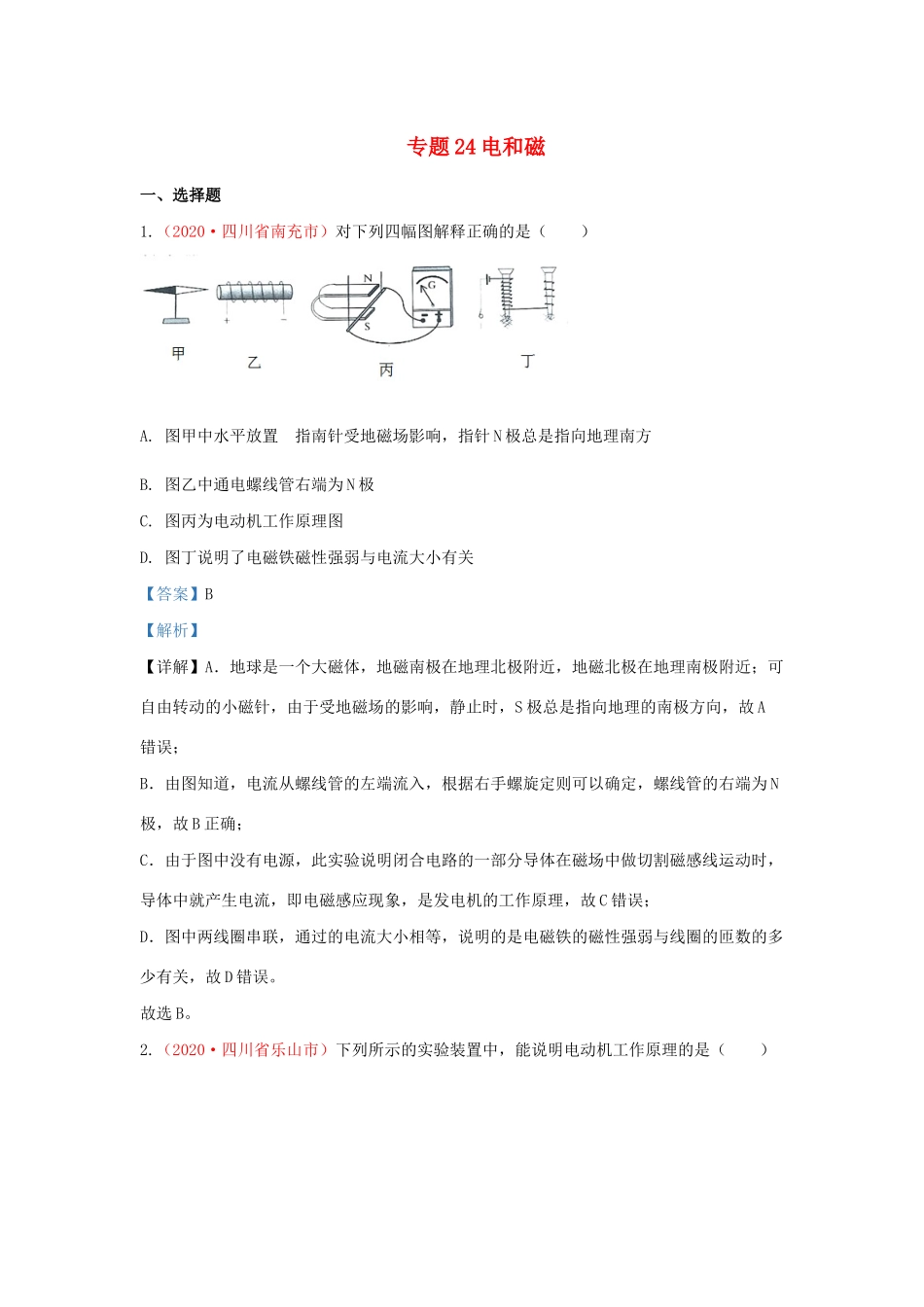

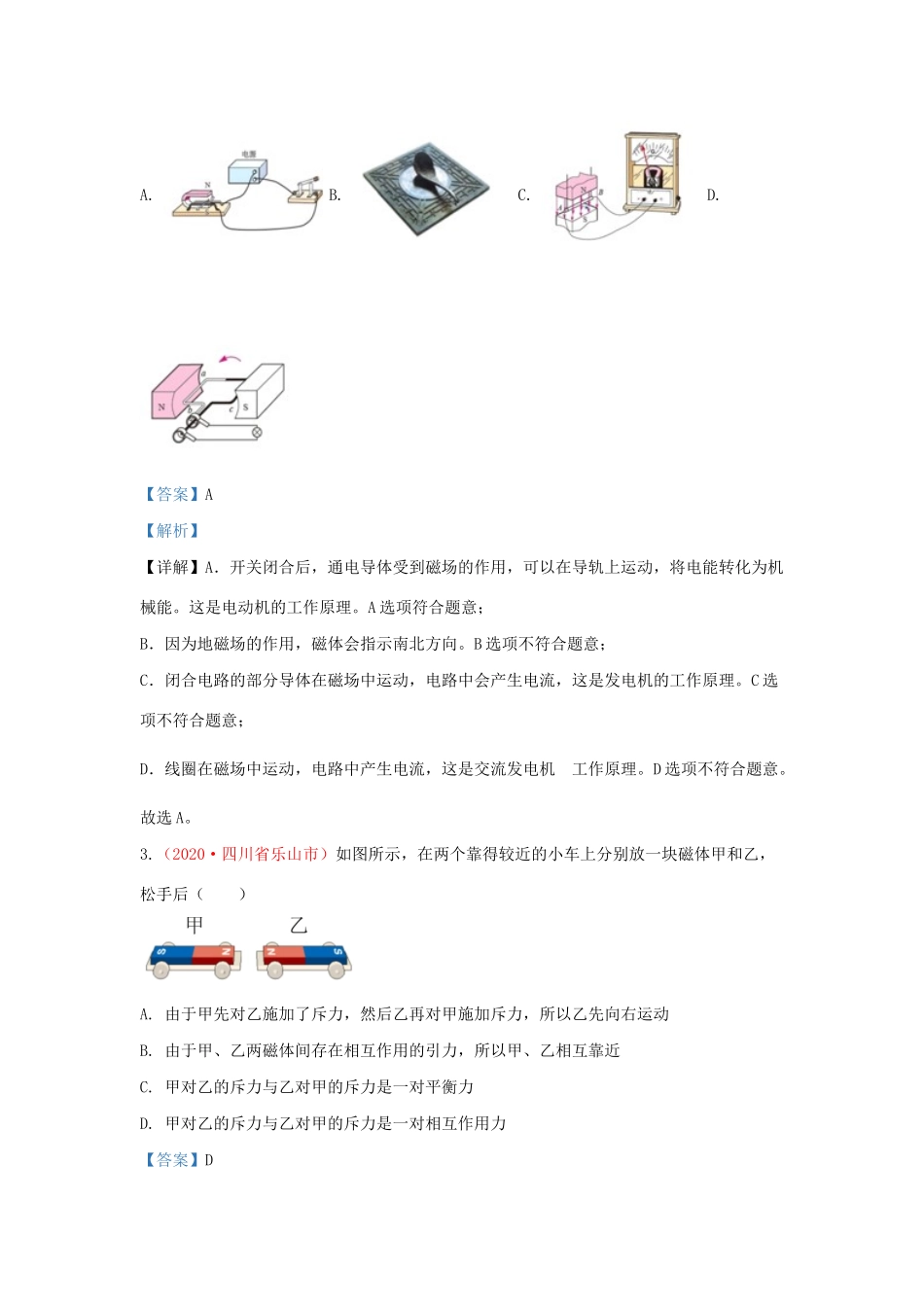

专题24电和磁一、选择题1.（2020·四川省南充市）对下列四幅图解释正确的是（）A.图甲中水平放置的指南针受地磁场影响，指针N极总是指向地理南方B.图乙中通电螺线管右端为N极C.图丙为电动机工作原理图D.图丁说明了电磁铁磁性强弱与电流大小有关【答案】B【解析】【详解】A．地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；可自由转动的小磁针，由于受地磁场的影响，静止时，S极总是指向地理的南极方向，故A错误；B．由图知道，电流从螺线管的左端流入，根据右手螺旋定则可以确定，螺线管的右端为N极，故B正确；C．由于图中没有电源，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，即电磁感应现象，是发电机的工作原理，故C错误；D．图中两线圈串联，通过的电流大小相等，说明的是电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误。故选B。2.（2020·四川省乐山市）下列所示的实验装置中，能说明电动机工作原理的是（）A.B.C.D.【答案】A【解析】【详解】A．开关闭合后，通电导体受到磁场的作用，可以在导轨上运动，将电能转化为机械能。这是电动机的工作原理。A选项符合题意；B．因为地磁场的作用，磁体会指示南北方向。B选项不符合题意；C．闭合电路的部分导体在磁场中运动，电路中会产生电流，这是发电机的工作原理。C选项不符合题意；D．线圈在磁场中运动，电路中产生电流，这是交流发电机的工作原理。D选项不符合题意。故选A。3.（2020·四川省乐山市）如图所示，在两个靠得较近的小车上分别放一块磁体甲和乙，松手后（）A.由于甲先对乙施加了斥力，然后乙再对甲施加斥力，所以乙先向右运动B.由于甲、乙两磁体间存在相互作用的引力，所以甲、乙相互靠近C.甲对乙的斥力与乙对甲的斥力是一对平衡力D.甲对乙的斥力与乙对甲的斥力是一对相互作用力【答案】D【解析】【详解】A．相互作用力是同时产生的。A选项错误，不符合题意；B．相互靠近的都是N极，是相互排斥的。B错误，不符合题意；C．这两个力分别作用在两个物体上，不是一对平衡力。C选项错误，不符合题意；D．这两个力同时产生、同时消失，大小相等、方向相反，作用在同一直线上，分别作用在两个物体上，是一对相互作用力。D选项正确，符合题意。故选D。4.（2020·四川省甘孜州）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（）A.蹄形磁铁不动，导体棒沿竖直方向向下运动时B.蹄形磁铁不动，导体棒沿竖直方向向上运动时C.导体棒不动，蹄形磁铁沿水平方向左右运动时D.导体棒不动，蹄形磁铁沿竖直方向上下运动时【答案】C【解析】【详解】A．蹄形磁铁不动，导体棒沿竖直方向向上运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故A不符合题意；B．蹄形磁铁不动，导体棒沿竖直方向向下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故B不符合题意；C．导体棒不动，蹄形磁铁沿水平方向左右运动时，导体切割磁感线运动，产生感应电流，电路中有电流，电流计的指针发生偏转，故C符合题意；D．导体棒不动，蹄形磁铁沿竖直方向上下运动时，导体未切割磁感线，不会产生感应电流，电路中无电流，电流计的指针不会发生偏转，故D不符合题意。故选C。5.（2020·山东省聊城市）关于下面四幅图的说法错误的是（）A.拇指所指的那端就是通电螺线管的N极B.地磁场的两极与地理的两极不重合C.奥斯特实验证实电流的周围存在着磁场D.司南之杓，投之于地，其柢指北【答案】D【解析】【详解】A．由图可知，电流从螺线管的左端流入，由安培定则可知螺线管的右端是N极，故A正确，不符合题意；B．地磁场的南北极与地理南北极相反，并不重合，故B正确，不符合题意；C．奥斯特实验说明通电导线周围存在磁场，故C正确，不符合题意；D．司南之杓，投之于地，其柢指南，司南的长柄指南，故D错误，符合题意。故选D。6.（2020·山东省滨州市）关于下列四幅图的表述正确的是（）A.图甲：司南是利用地球的引力指示南北的B.图乙...
