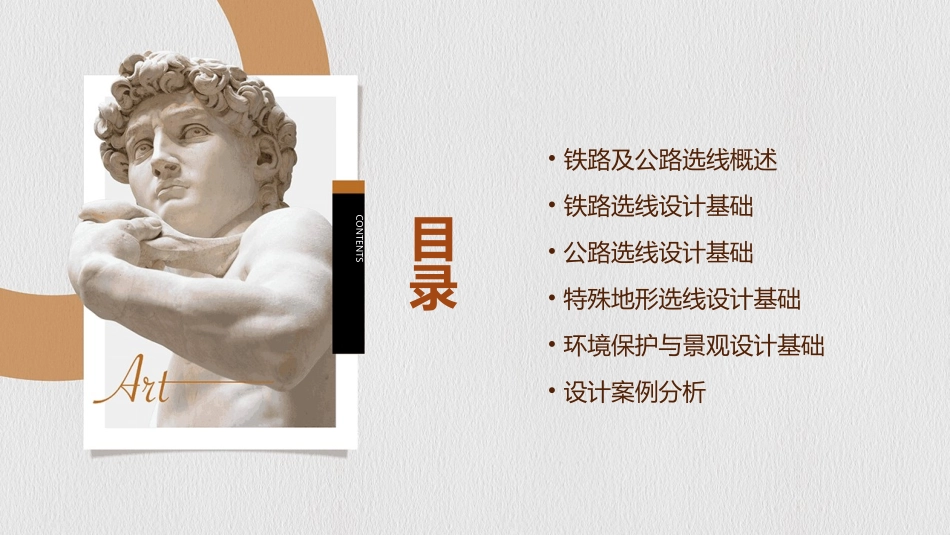

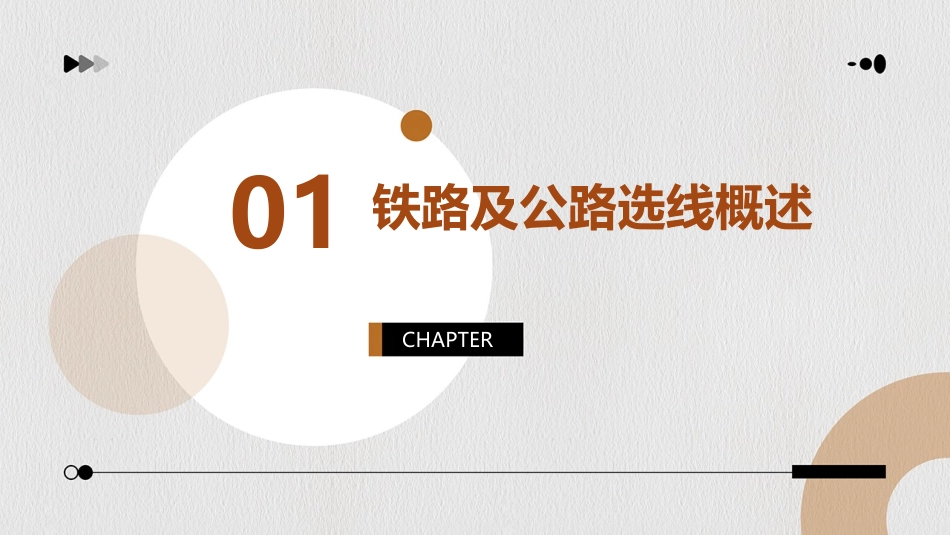

铁路及公路选线道路设计基础课件目录CONTENTS•铁路及公路选线概述•铁路选线设计基础•公路选线设计基础•特殊地形选线设计基础•环境保护与景观设计基础•设计案例分析01CHAPTER铁路及公路选线概述选线是根据道路建设的意图和要求，结合地形、地质、水文等自然条件和交通运输、城镇、工业、农田、水利、环保等部门的要求，对道路的走向、位置和主要技术指标进行选择。定义选线是道路设计的基础，它决定了道路建设的方向、位置和投资规模，对道路建设的经济、社会和环境效益具有重要意义。重要性选线的定义与重要性符合国家建设规划节约土地资源安全可靠经济合理选线的基本原则01020304选线应符合国家或地区的交通建设规划，满足区域交通运输需求。选线应尽量少占耕地、节约土地资源，保护生态环境。选线应考虑地质、水文等自然条件，确保道路建设的安全可靠。选线应考虑建设成本和运营效益，确保经济合理。地形、地质、水文、气候等自然条件是影响选线的重要因素。自然环境社会经济技术条件人口分布、经济发展水平、产业布局等社会经济因素也会影响选线。道路设计标准、施工技术和设备等技术条件也会制约选线的实施。030201选线的影响因素02CHAPTER铁路选线设计基础铁路线路布局是铁路选线设计的首要环节，需要考虑多种因素，如政治、经济、国防需求，自然条件，现有交通状况等。在进行铁路线路布局时，需要充分考虑线路的政治与经济价值，满足国防需求，同时要适应沿线的自然条件，尽量利用有利的自然条件，避开不利的自然条件，并要与现有交通状况相协调。铁路线路布局线路平面设计涉及到线路的走向、长度、曲线半径、线间距、坡度、坡长等要素，需根据工程条件和要求进行优化设计。在平面设计过程中，需要确定线路的走向和长度，根据地质、地形、水文等条件选择合适的曲线半径和线间距，同时要合理设置坡度和坡长，以满足工程要求和列车运行安全。线路平面设计线路纵断面设计涉及到线路的坡度、坡长、竖曲线半径等要素，需根据列车爬坡能力和制动性能进行设计。在纵断面设计过程中，需要合理设置坡度和坡长，以满足列车爬坡能力和制动性能的要求。同时要确定合适的竖曲线半径，以保证列车运行的平稳性和乘客的舒适度。线路纵断面设计线路横断面设计涉及到路基宽度、轨道类型、排水设施等要素，需根据列车运行要求和工程条件进行设计。在横断面设计过程中，需要确定合适的路基宽度和轨道类型，以满足列车运行的要求。同时要设置合理的排水设施，以保证线路的安全和稳定。此外，还需要考虑环保和景观设计的要求，尽量减少对周围环境和景观的影响。线路横断面设计03CHAPTER公路选线设计基础公路路线布局路线走向选择根据地形、地质、气象等条件，结合交通需求和规划目标，确定公路的起点和终点，以及中间的重要控制点。路线分段根据地形变化、交通需求等因素，将路线划分为若干个段落，以便进行分段设计和优化。方案比选根据不同路线的优缺点，进行技术、经济、环境等方面的比较，选择最优方案。根据地形、地物、交通状况等因素，确定公路的平面线形，包括直线、曲线、圆弧等。平面线形设计根据设计速度和交通量等参数，确定平面线形参数，如曲线半径、曲线长度、超高、加宽等。平面线形参数根据实际情况对平面线形进行优化调整，确保行车安全、舒适和经济。平面设计优化公路平面设计根据地形、地质、气候等条件，确定公路的纵坡度、坡长等参数。纵坡设计在纵坡变化处设置竖曲线，以满足视距和排水要求。竖曲线设计根据实际情况对纵坡进行优化调整，确保行车安全、舒适和经济。纵断面设计优化公路纵断面设计路肩与边坡设计确定路肩宽度、边坡坡度等参数，以满足安全和排水要求。车道宽度设计根据交通量和设计速度等因素，确定公路的车道宽度。横断面设计优化根据实际情况对横断面进行优化调整，确保行车安全、舒适和经济。公路横断面设计04CHAPTER特殊地形选线设计基础考虑地质条件、环境保护和工程经济性总结词在山区地形进行选线时，应充分考虑地质条件，避开不稳定的山体和滑坡地带，确保线路安全。同时，应注重环境保护，尽量减少对山体和自然景观的破坏，保持生态平衡。此外...
