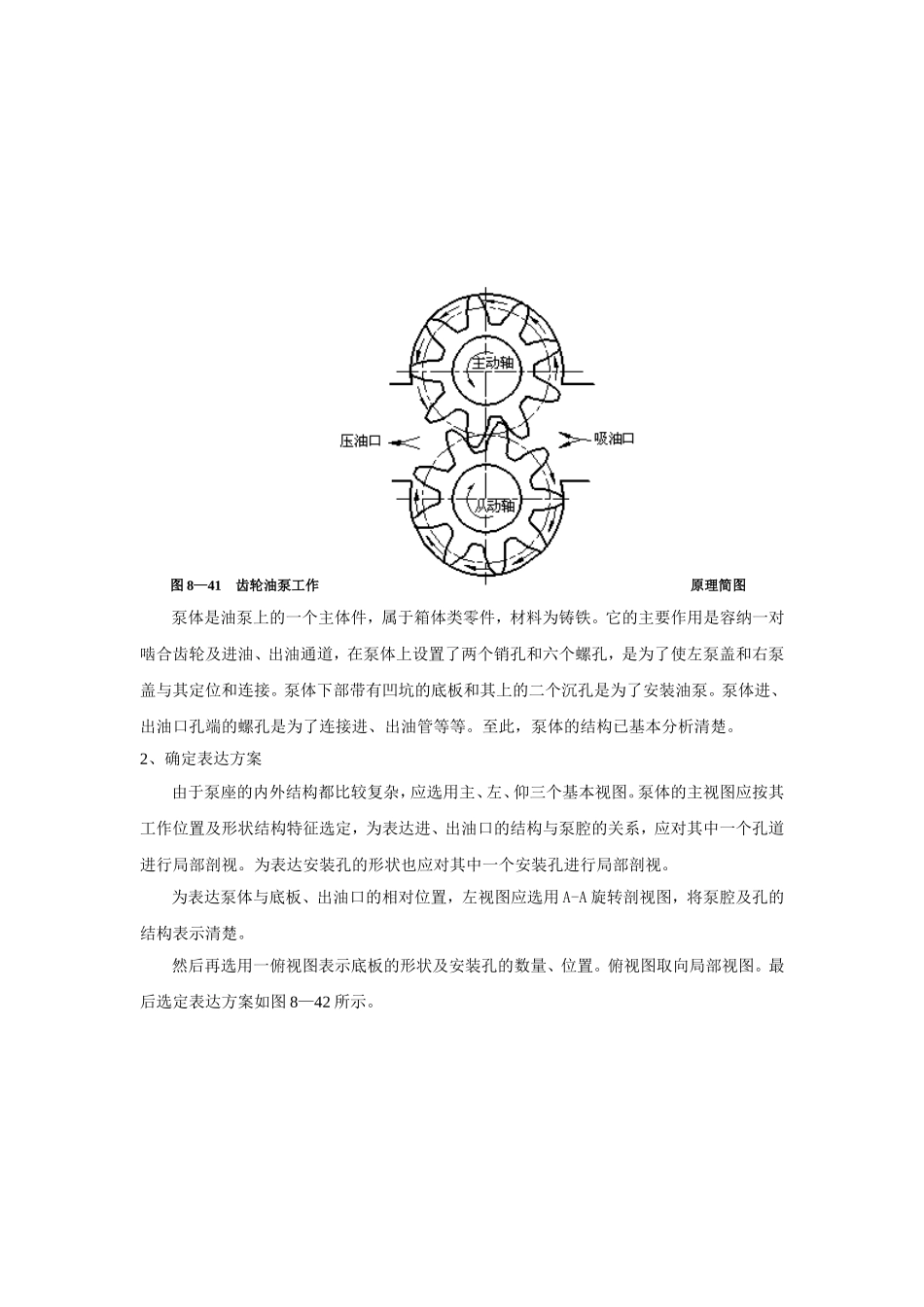

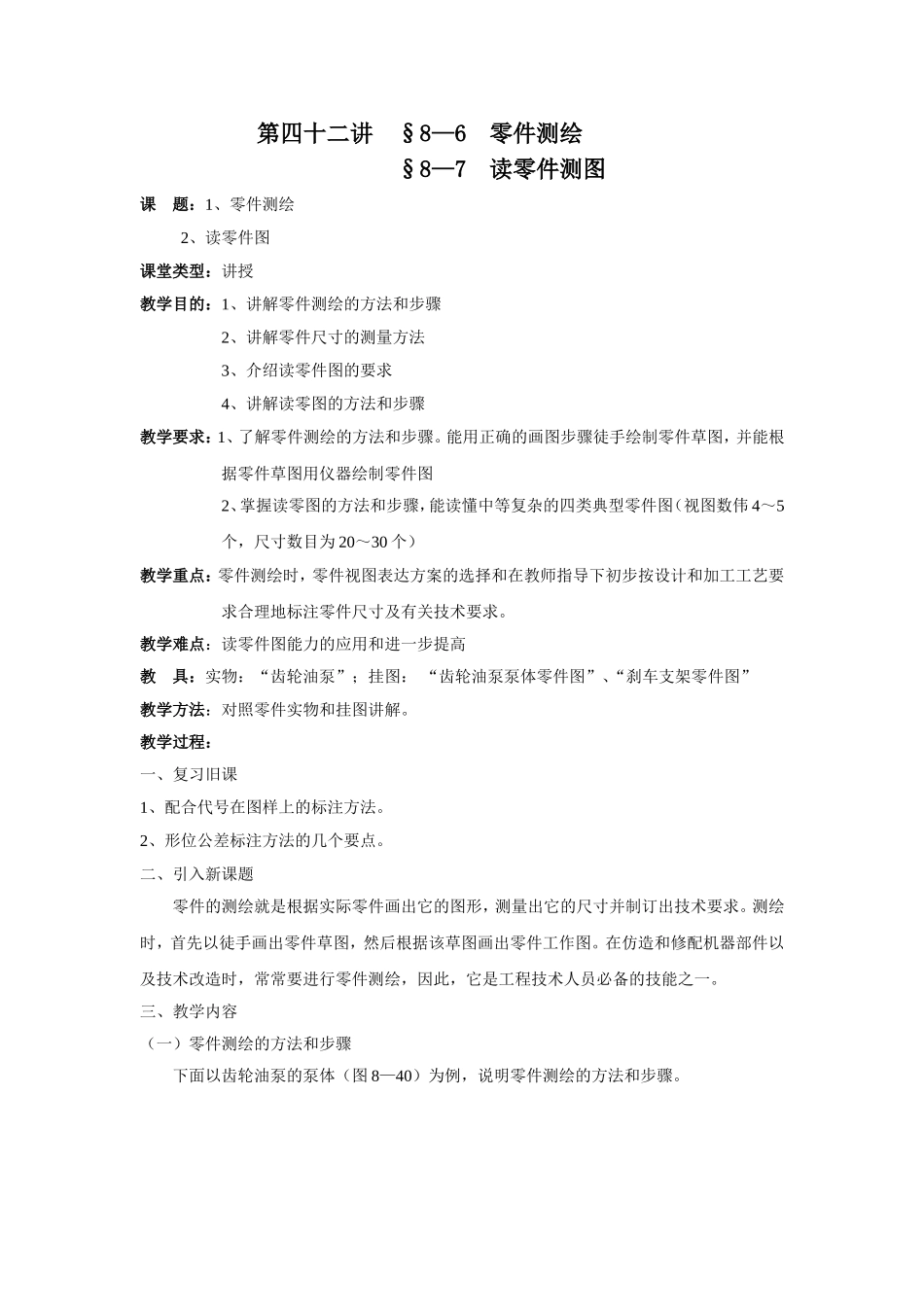

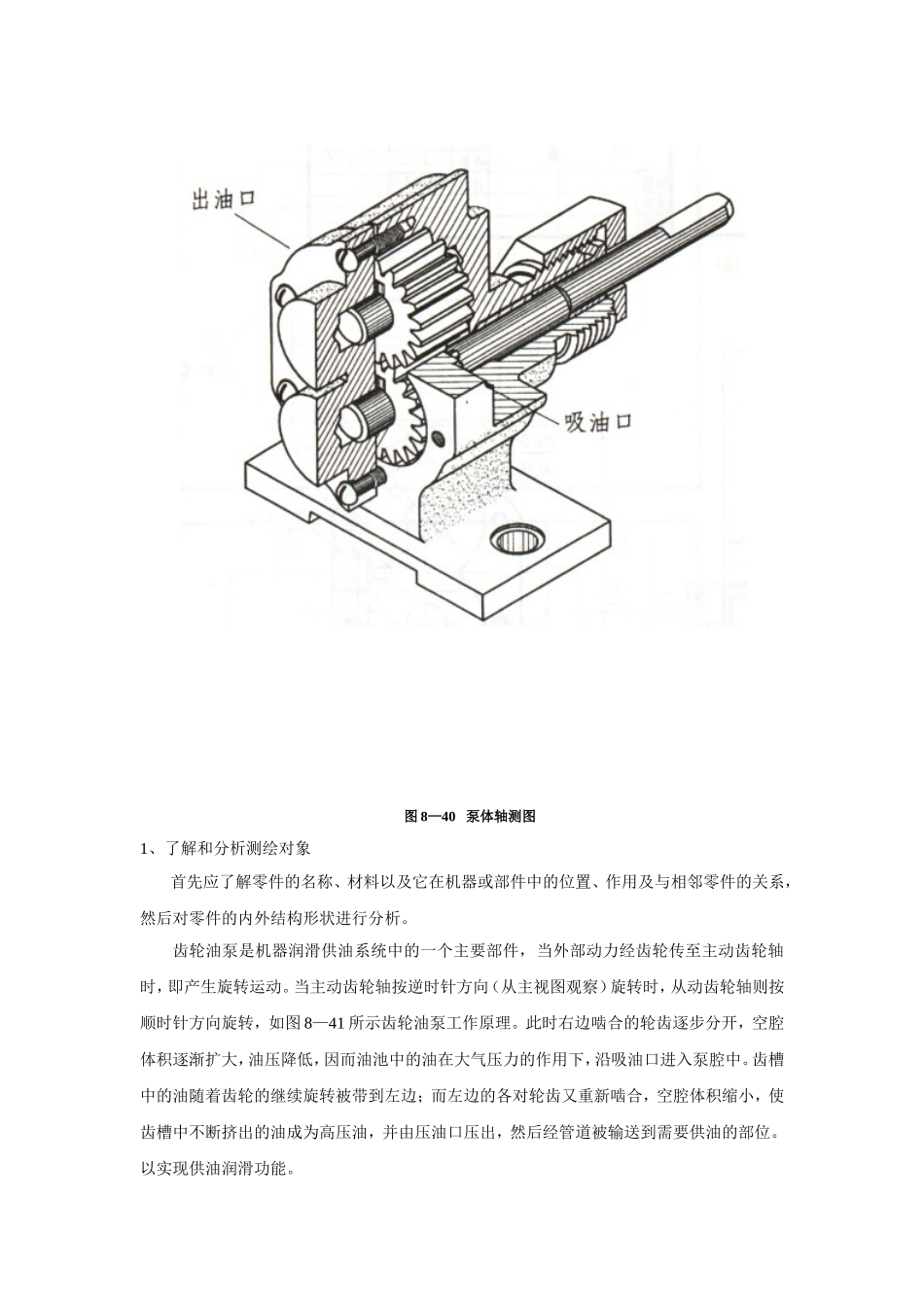

第四十二讲§8—6零件测绘§8—7读零件测图课题：1、零件测绘2、读零件图课堂类型：讲授教学目的：1、讲解零件测绘的方法和步骤2、讲解零件尺寸的测量方法3、介绍读零件图的要求4、讲解读零图的方法和步骤教学要求：1、了解零件测绘的方法和步骤。能用正确的画图步骤徒手绘制零件草图，并能根据零件草图用仪器绘制零件图2、掌握读零图的方法和步骤，能读懂中等复杂的四类典型零件图（视图数伟4～5个，尺寸数目为20～30个）教学重点：零件测绘时，零件视图表达方案的选择和在教师指导下初步按设计和加工工艺要求合理地标注零件尺寸及有关技术要求。教学难点：读零件图能力的应用和进一步提高教具：实物：“齿轮油泵”；挂图：“齿轮油泵泵体零件图”、“刹车支架零件图”教学方法：对照零件实物和挂图讲解。教学过程：一、复习旧课1、配合代号在图样上的标注方法。2、形位公差标注方法的几个要点。二、引入新课题零件的测绘就是根据实际零件画出它的图形，测量出它的尺寸并制订出技术要求。测绘时，首先以徒手画出零件草图，然后根据该草图画出零件工作图。在仿造和修配机器部件以及技术改造时，常常要进行零件测绘，因此，它是工程技术人员必备的技能之一。三、教学内容（一）零件测绘的方法和步骤下面以齿轮油泵的泵体（图8—40）为例，说明零件测绘的方法和步骤。图8—40泵体轴测图1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器或部件中的位置、作用及与相邻零件的关系，然后对零件的内外结构形状进行分析。齿轮油泵是机器润滑供油系统中的一个主要部件，当外部动力经齿轮传至主动齿轮轴时，即产生旋转运动。当主动齿轮轴按逆时针方向（从主视图观察）旋转时，从动齿轮轴则按顺时针方向旋转，如图8—41所示齿轮油泵工作原理。此时右边啮合的轮齿逐步分开，空腔体积逐渐扩大，油压降低，因而油池中的油在大气压力的作用下，沿吸油口进入泵腔中。齿槽中的油随着齿轮的继续旋转被带到左边；而左边的各对轮齿又重新啮合，空腔体积缩小，使齿槽中不断挤出的油成为高压油，并由压油口压出，然后经管道被输送到需要供油的部位。以实现供油润滑功能。图8—41齿轮油泵工作原理简图泵体是油泵上的一个主体件，属于箱体类零件，材料为铸铁。它的主要作用是容纳一对啮合齿轮及进油、出油通道，在泵体上设置了两个销孔和六个螺孔，是为了使左泵盖和右泵盖与其定位和连接。泵体下部带有凹坑的底板和其上的二个沉孔是为了安装油泵。泵体进、出油口孔端的螺孔是为了连接进、出油管等等。至此，泵体的结构已基本分析清楚。2、确定表达方案由于泵座的内外结构都比较复杂，应选用主、左、仰三个基本视图。泵体的主视图应按其工作位置及形状结构特征选定，为表达进、出油口的结构与泵腔的关系，应对其中一个孔道进行局部剖视。为表达安装孔的形状也应对其中一个安装孔进行局部剖视。为表达泵体与底板、出油口的相对位置，左视图应选用A-A旋转剖视图，将泵腔及孔的结构表示清楚。然后再选用一俯视图表示底板的形状及安装孔的数量、位置。俯视图取向局部视图。最后选定表达方案如图8—42所示。图8—42泵体零件图
