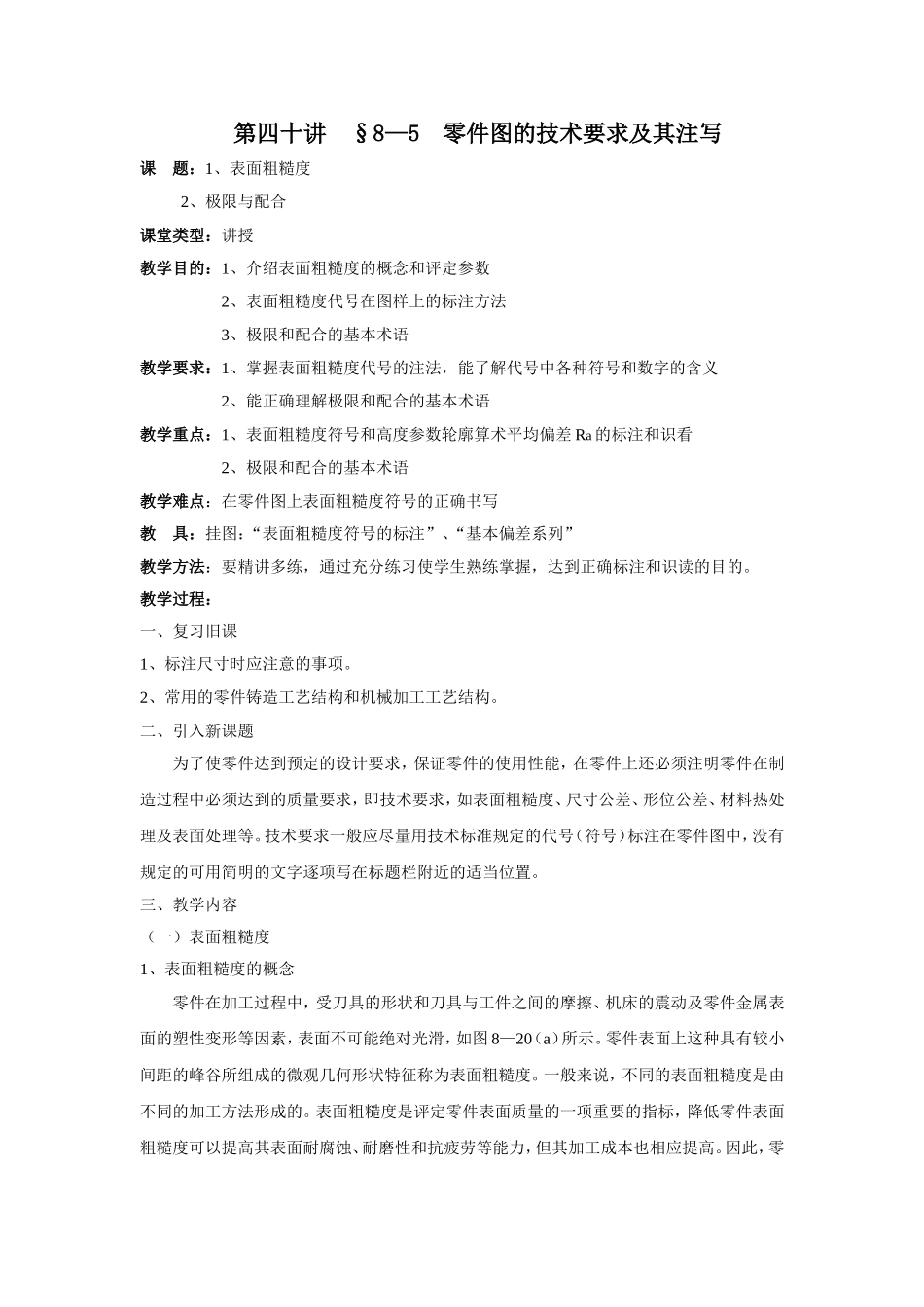

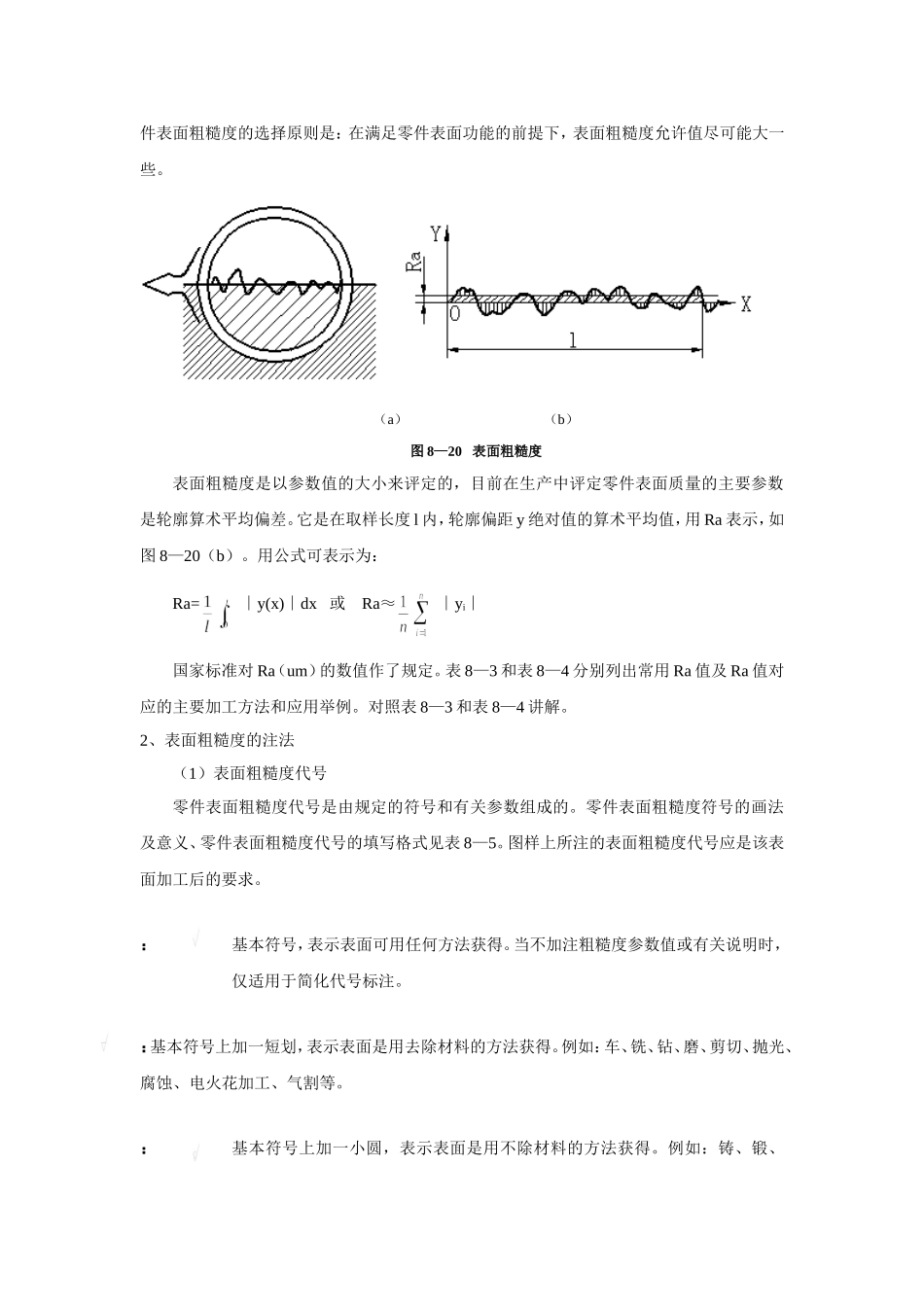

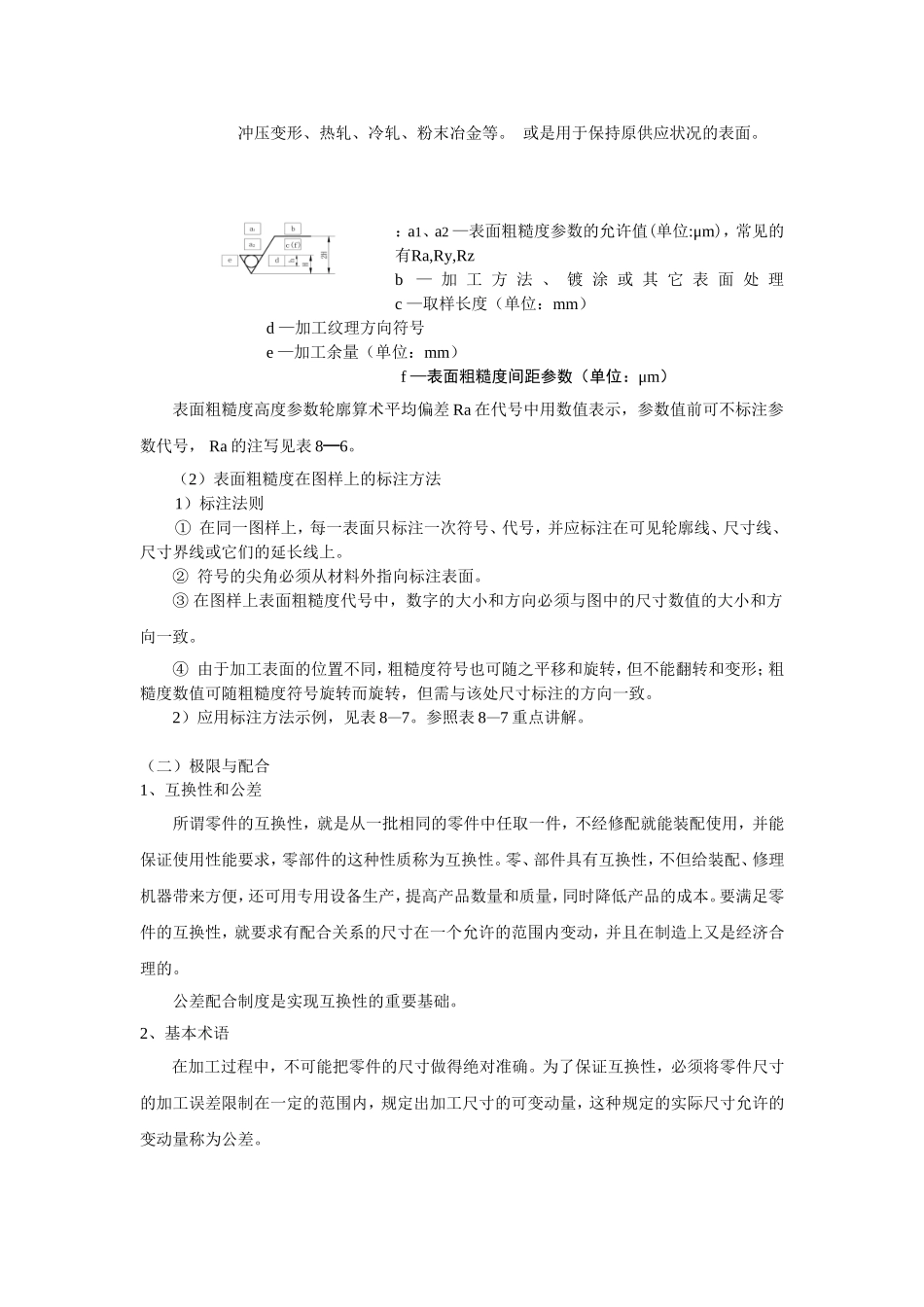

第四十讲§8—5零件图的技术要求及其注写课题：1、表面粗糙度2、极限与配合课堂类型：讲授教学目的：1、介绍表面粗糙度的概念和评定参数2、表面粗糙度代号在图样上的标注方法3、极限和配合的基本术语教学要求：1、掌握表面粗糙度代号的注法，能了解代号中各种符号和数字的含义2、能正确理解极限和配合的基本术语教学重点：1、表面粗糙度符号和高度参数轮廓算术平均偏差Ra的标注和识看2、极限和配合的基本术语教学难点：在零件图上表面粗糙度符号的正确书写教具：挂图：“表面粗糙度符号的标注”、“基本偏差系列”教学方法：要精讲多练，通过充分练习使学生熟练掌握，达到正确标注和识读的目的。教学过程：一、复习旧课1、标注尺寸时应注意的事项。2、常用的零件铸造工艺结构和机械加工工艺结构。二、引入新课题为了使零件达到预定的设计要求，保证零件的使用性能，在零件上还必须注明零件在制造过程中必须达到的质量要求，即技术要求，如表面粗糙度、尺寸公差、形位公差、材料热处理及表面处理等。技术要求一般应尽量用技术标准规定的代号（符号）标注在零件图中，没有规定的可用简明的文字逐项写在标题栏附近的适当位置。三、教学内容（一）表面粗糙度1、表面粗糙度的概念零件在加工过程中，受刀具的形状和刀具与工件之间的摩擦、机床的震动及零件金属表面的塑性变形等因素，表面不可能绝对光滑，如图8—20（a）所示。零件表面上这种具有较小间距的峰谷所组成的微观几何形状特征称为表面粗糙度。一般来说，不同的表面粗糙度是由不同的加工方法形成的。表面粗糙度是评定零件表面质量的一项重要的指标，降低零件表面粗糙度可以提高其表面耐腐蚀、耐磨性和抗疲劳等能力，但其加工成本也相应提高。因此，零件表面粗糙度的选择原则是：在满足零件表面功能的前提下，表面粗糙度允许值尽可能大一些。（a）（b）图8—20表面粗糙度表面粗糙度是以参数值的大小来评定的，目前在生产中评定零件表面质量的主要参数是轮廓算术平均偏差。它是在取样长度l内，轮廓偏距y绝对值的算术平均值，用Ra表示，如图8—20（b）。用公式可表示为：Ra=∣y(x)∣dx或Ra≈∣yi∣国家标准对Ra（um）的数值作了规定。表8—3和表8—4分别列出常用Ra值及Ra值对应的主要加工方法和应用举例。对照表8—3和表8—4讲解。2、表面粗糙度的注法（1）表面粗糙度代号零件表面粗糙度代号是由规定的符号和有关参数组成的。零件表面粗糙度符号的画法及意义、零件表面粗糙度代号的填写格式见表8—5。图样上所注的表面粗糙度代号应是该表面加工后的要求。：基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明时，仅适用于简化代号标注。：基本符号上加一短划，表示表面是用去除材料的方法获得。例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等。：基本符号上加一小圆，表示表面是用不除材料的方法获得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。或是用于保持原供应状况的表面。：a1、a2—表面粗糙度参数的允许值(单位:μm)，常见的有Ra,Ry,Rzb—加工方法、镀涂或其它表面处理c—取样长度（单位：mm）d—加工纹理方向符号e—加工余量（单位：mm）f—表面粗糙度间距参数（单位：μm）表面粗糙度高度参数轮廓算术平均偏差Ra在代号中用数值表示，参数值前可不标注参数代号，Ra的注写见表8—6。（2）表面粗糙度在图样上的标注方法1）标注法则①在同一图样上，每一表面只标注一次符号、代号，并应标注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上。②符号的尖角必须从材料外指向标注表面。③在图样上表面粗糙度代号中，数字的大小和方向必须与图中的尺寸数值的大小和方向一致。④由于加工表面的位置不同，粗糙度符号也可随之平移和旋转，但不能翻转和变形；粗糙度数值可随粗糙度符号旋转而旋转，但需与该处尺寸标注的方向一致。2）应用标注方法示例，见表8—7。参照表8—7重点讲解。（二）极限与配合1、互换性和公差所谓零件的互换性，就是从一批相同的零件中任取一件，不经修配就能装配使用，并能保证使用性能要求，零部件的这种性质称为互换性。零、部件具有互换性，不但给装配、修理机器...
