《机械制图教案》第42-43讲VIP专享VIP免费

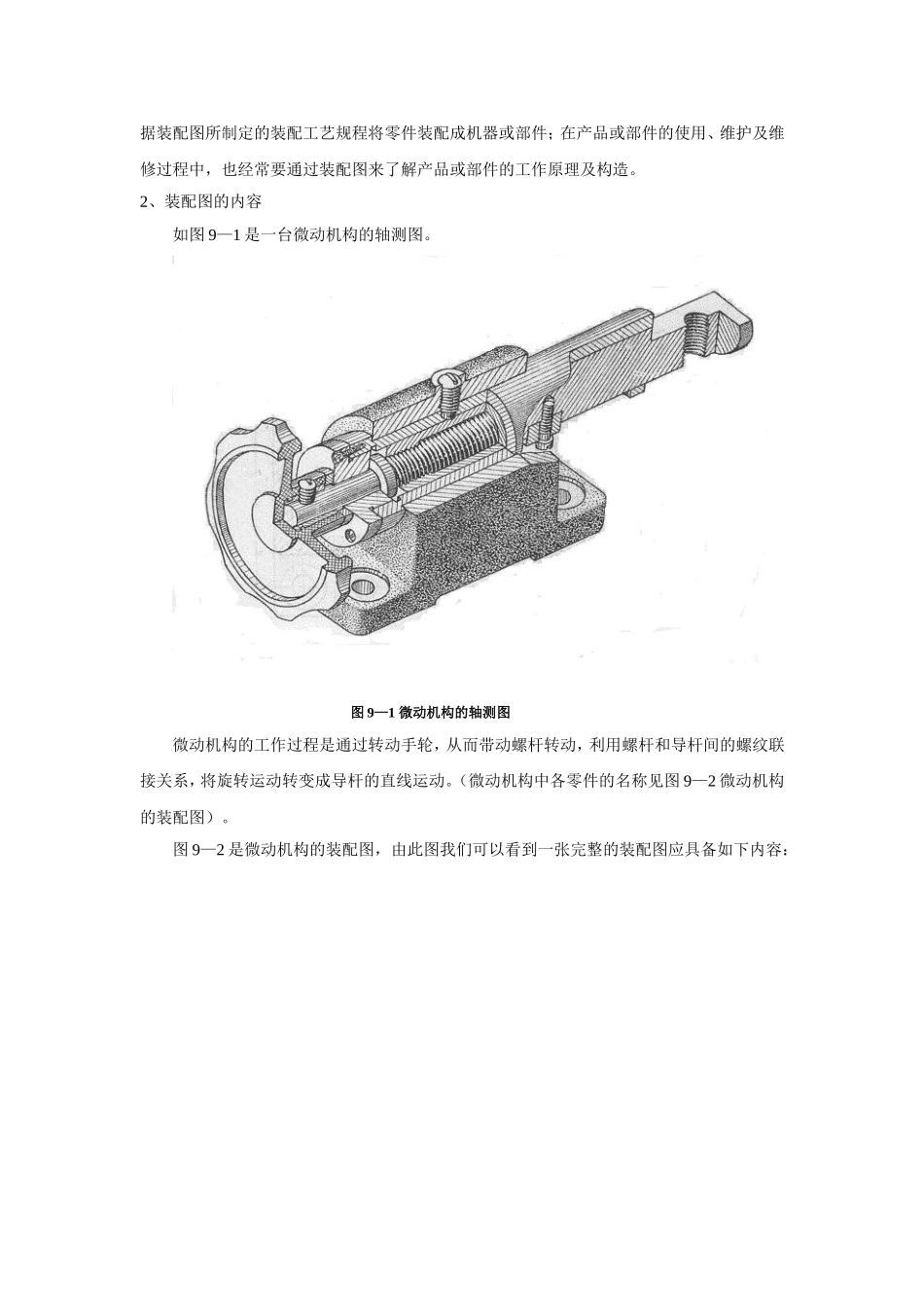

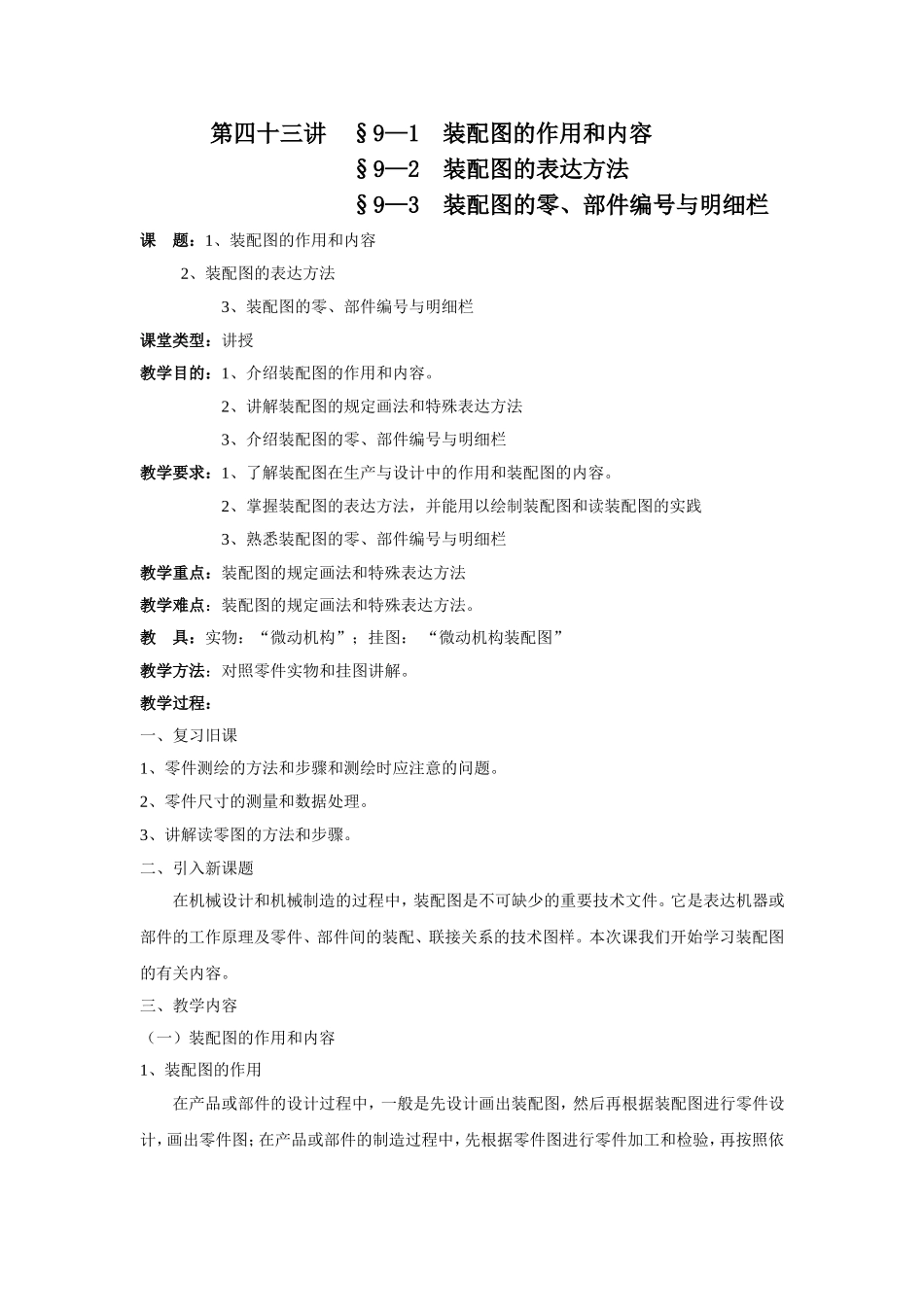

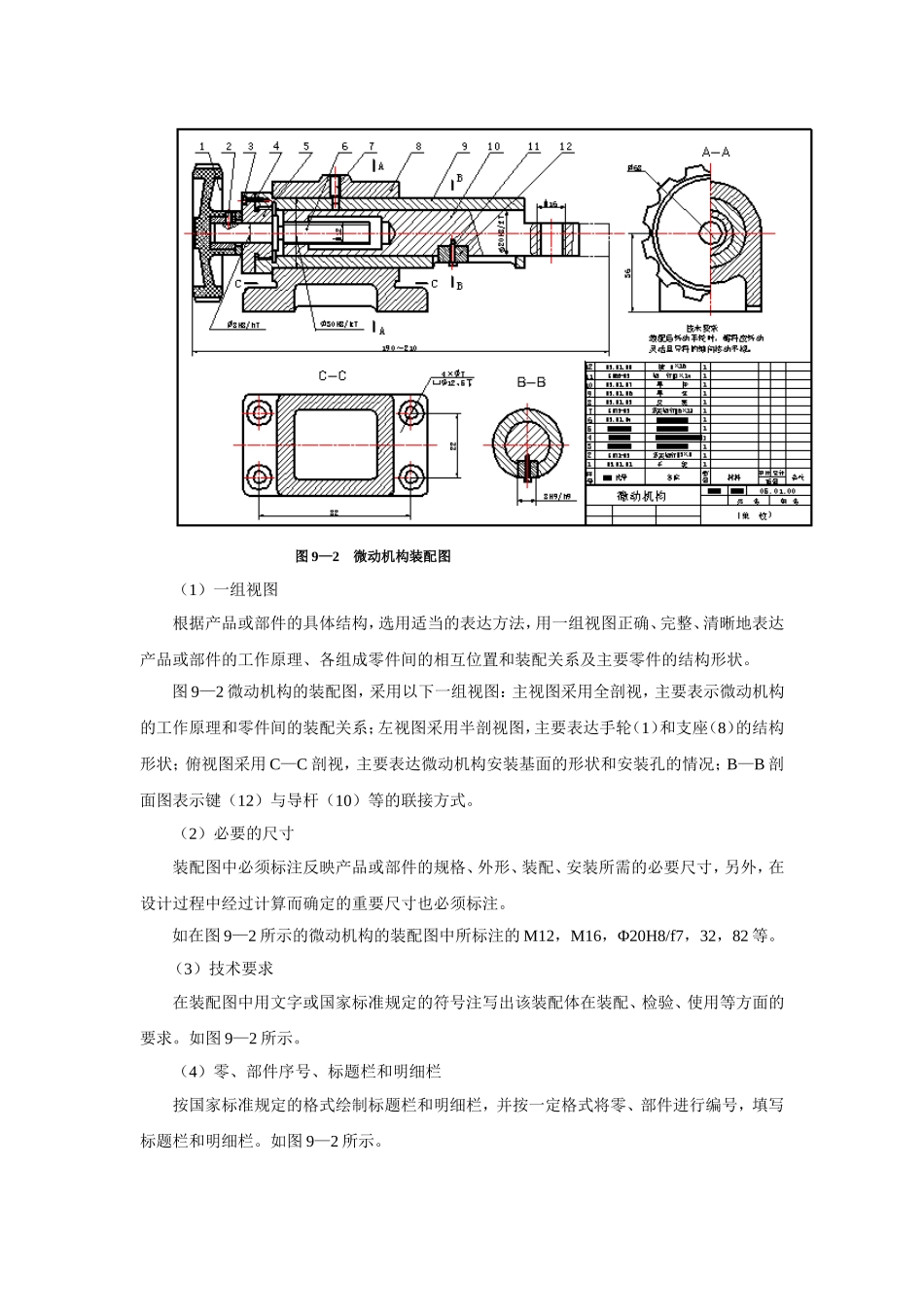

第四十三讲§9—1装配图的作用和内容§9—2装配图的表达方法§9—3装配图的零、部件编号与明细栏课题：1、装配图的作用和内容2、装配图的表达方法3、装配图的零、部件编号与明细栏课堂类型：讲授教学目的：1、介绍装配图的作用和内容。2、讲解装配图的规定画法和特殊表达方法3、介绍装配图的零、部件编号与明细栏教学要求：1、了解装配图在生产与设计中的作用和装配图的内容。2、掌握装配图的表达方法，并能用以绘制装配图和读装配图的实践3、熟悉装配图的零、部件编号与明细栏教学重点：装配图的规定画法和特殊表达方法教学难点：装配图的规定画法和特殊表达方法。教具：实物：“微动机构”；挂图：“微动机构装配图”教学方法：对照零件实物和挂图讲解。教学过程：一、复习旧课1、零件测绘的方法和步骤和测绘时应注意的问题。2、零件尺寸的测量和数据处理。3、讲解读零图的方法和步骤。二、引入新课题在机械设计和机械制造的过程中，装配图是不可缺少的重要技术文件。它是表达机器或部件的工作原理及零件、部件间的装配、联接关系的技术图样。本次课我们开始学习装配图的有关内容。三、教学内容（一）装配图的作用和内容1、装配图的作用在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。2、装配图的内容如图9—1是一台微动机构的轴测图。图9—1微动机构的轴测图微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联接关系，将旋转运动转变成导杆的直线运动。（微动机构中各零件的名称见图9—2微动机构的装配图）。图9—2是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：图9—2微动机构装配图（1）一组视图根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。图9—2微动机构的装配图，采用以下一组视图：主视图采用全剖视，主要表示微动机构的工作原理和零件间的装配关系；左视图采用半剖视图，主要表达手轮（1）和支座（8）的结构形状；俯视图采用C—C剖视，主要表达微动机构安装基面的形状和安装孔的情况；B—B剖面图表示键（12）与导杆（10）等的联接方式。（2）必要的尺寸装配图中必须标注反映产品或部件的规格、外形、装配、安装所需的必要尺寸，另外，在设计过程中经过计算而确定的重要尺寸也必须标注。如在图9—2所示的微动机构的装配图中所标注的M12，M16，Φ20H8/f7，32，82等。（3）技术要求在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的要求。如图9—2所示。（4）零、部件序号、标题栏和明细栏按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写标题栏和明细栏。如图9—2所示。（二）装配图的表达方法装配图的侧重点是将装配体的结构、工作原理和零件间的装配关系正确、清晰地表示清楚。前面所介绍的机件表示法中的画法及相关规定对装配图同样适用。但由于表达的侧重点不同，国家标准对装配图的画法，又做了一些规定。1、规定画法（1）零件间接触面、配合面的画法相邻两个零件的接触面和基本尺寸相同的配合面，只画一条轮廓线。如图9—3所示；但若相邻两个零件的基本尺寸不相同，则无论间隙大小，均要画成两条轮廓线。如图9—3所示。（2）装配图中剖面符号的画法装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出，如图9—3所示。要特别注意的是，在装配图中，所有剖视、剖面图中同一零件的剖面线方向、间隔须完全一致。另外，在装配图中，宽度小于或等于2mm的窄剖面区域，可全部涂黑表示，如图9—3中的垫片。图9—3规定画法（3）在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切且剖切平面通过其对称平面或轴线时，这些...
