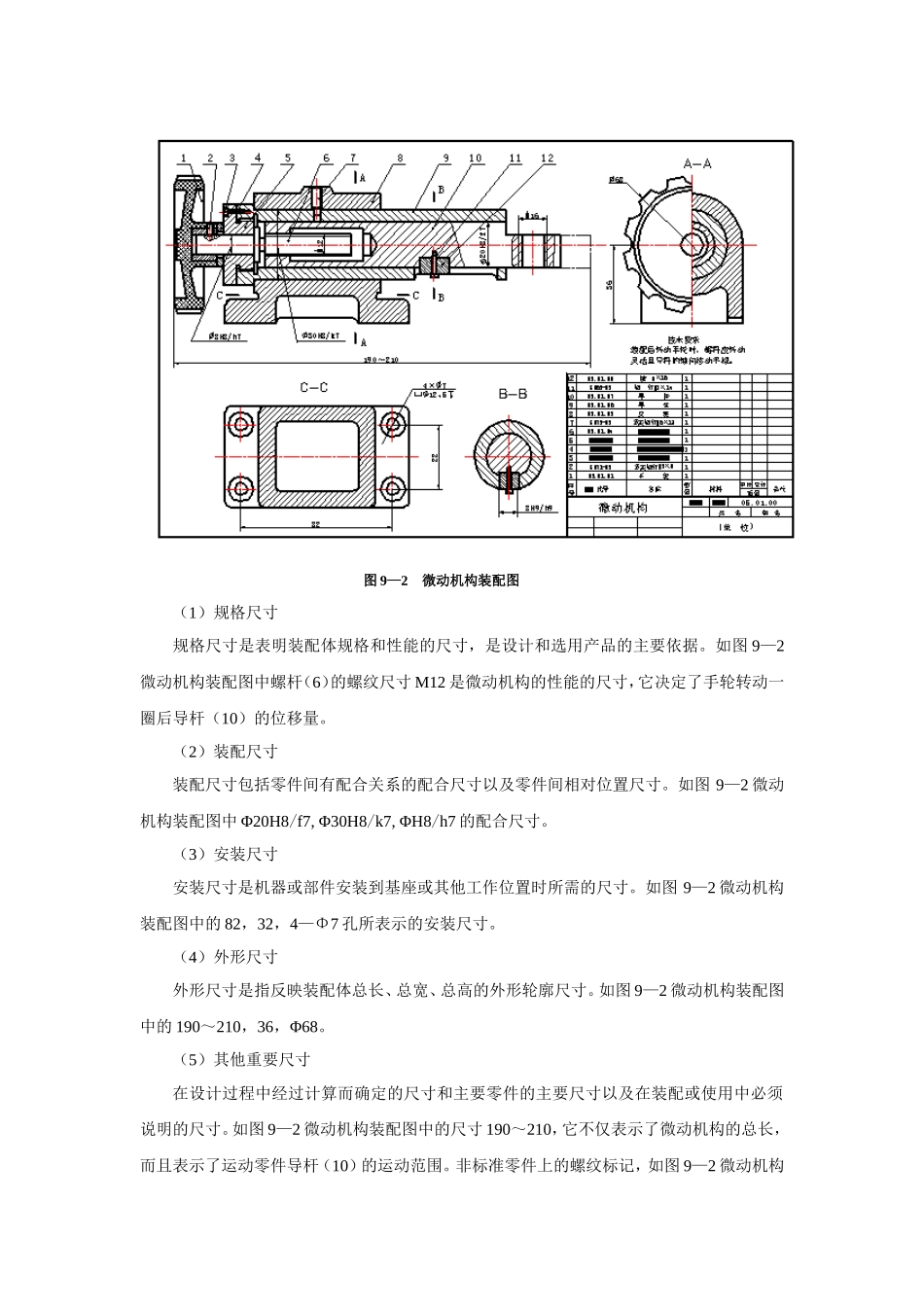

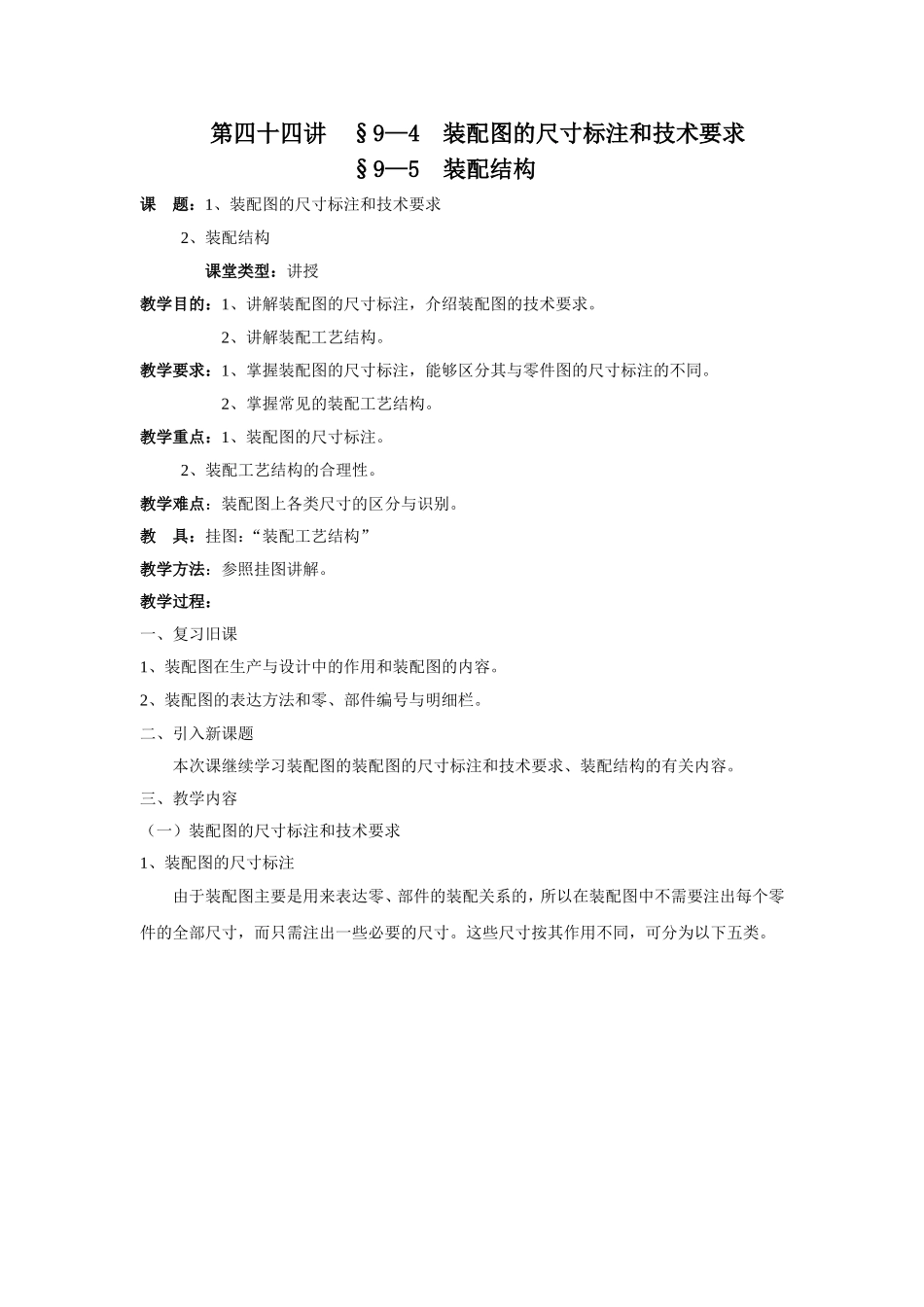

第四十四讲 §9—4 装配图的尺寸标注和技术要求 §9—5 装配结构课 题：1、装配图的尺寸标注和技术要求 2、装配结构 课堂类型：讲授 教学目的：1、讲解装配图的尺寸标注，介绍装配图的技术要求。2、讲解装配工艺结构。教学要求：1、掌握装配图的尺寸标注，能够区分其与零件图的尺寸标注的不同。2、掌握常见的装配工艺结构。教学重点：1、装配图的尺寸标注。 2、装配工艺结构的合理性。教学难点：装配图上各类尺寸的区分与识别。教 具：挂图：“装配工艺结构” 教学方法：参照挂图讲解。教学过程：一、复习旧课1、装配图在生产与设计中的作用和装配图的内容。2、装配图的表达方法和零、部件编号与明细栏。二、引入新课题本次课继续学习装配图的装配图的尺寸标注和技术要求、装配结构的有关内容。三、教学内容（一）装配图的尺寸标注和技术要求1、装配图的尺寸标注由于装配图主要是用来表达零、部件的装配关系的，所以在装配图中不需要注出每个零件的全部尺寸，而只需注出一些必要的尺寸。这些尺寸按其作用不同，可分为以下五类。图 9—2 微动机构装配图（1）规格尺寸规格尺寸是表明装配体规格和性能的尺寸，是设计和选用产品的主要依据。如图 9—2微动机构装配图中螺杆（6）的螺纹尺寸 M12 是微动机构的性能的尺寸，它决定了手轮转动一圈后导杆（10）的位移量。（2）装配尺寸装配尺寸包括零件间有配合关系的配合尺寸以及零件间相对位置尺寸。如图 9—2 微动机构装配图中 Φ20H8/f7, Φ30H8/k7, ΦH8/h7 的配合尺寸。（3）安装尺寸安装尺寸是机器或部件安装到基座或其他工作位置时所需的尺寸。如图 9—2 微动机构装配图中的 82，32，4—Φ7 孔所表示的安装尺寸。（4）外形尺寸外形尺寸是指反映装配体总长、总宽、总高的外形轮廓尺寸。如图 9—2 微动机构装配图中的 190～210，36，Φ68。（5）其他重要尺寸在设计过程中经过计算而确定的尺寸和主要零件的主要尺寸以及在装配或使用中必须说明的尺寸。如图 9—2 微动机构装配图中的尺寸 190～210，它不仅表示了微动机构的总长，而且表示了运动零件导杆（10）的运动范围。非标准零件上的螺纹标记，如图 9—2 微动机构装配图中的 M12，M16 在配图中要注明。以上五类尺寸，并非装配图中每张装配图上都需全部标注，有时同一个尺寸，可同时兼有几种含义。所以装配图上的尺寸标注，要根据具体的装配体情况来确定。2、装配图的技术要求装配图的技术要求一般用文字注写在图...
