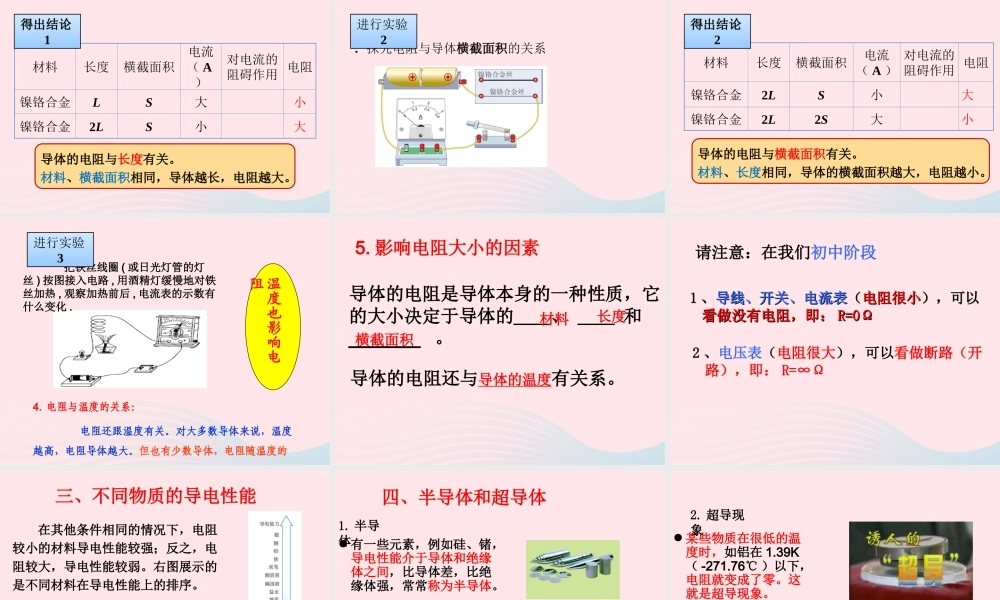

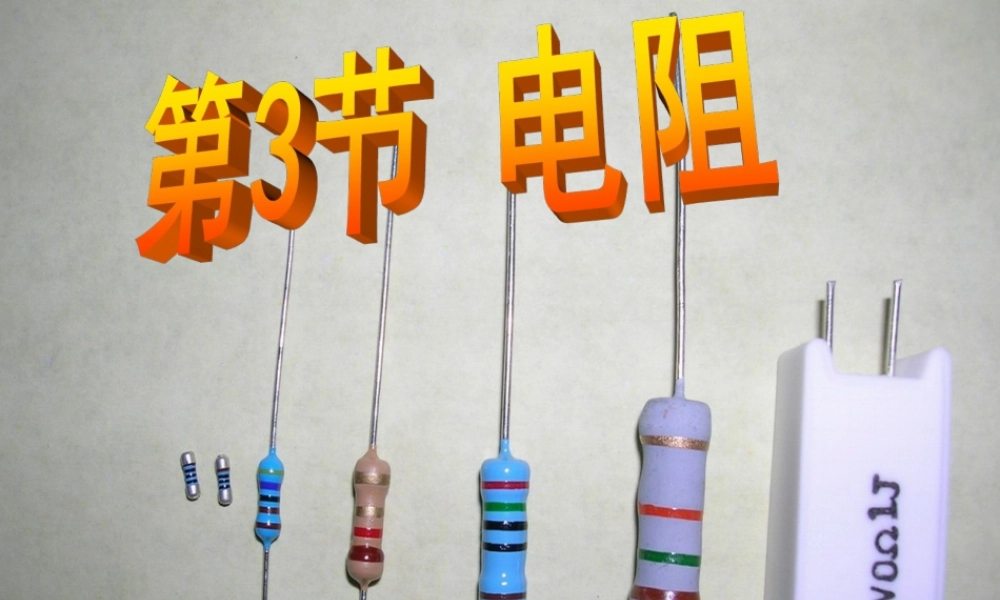

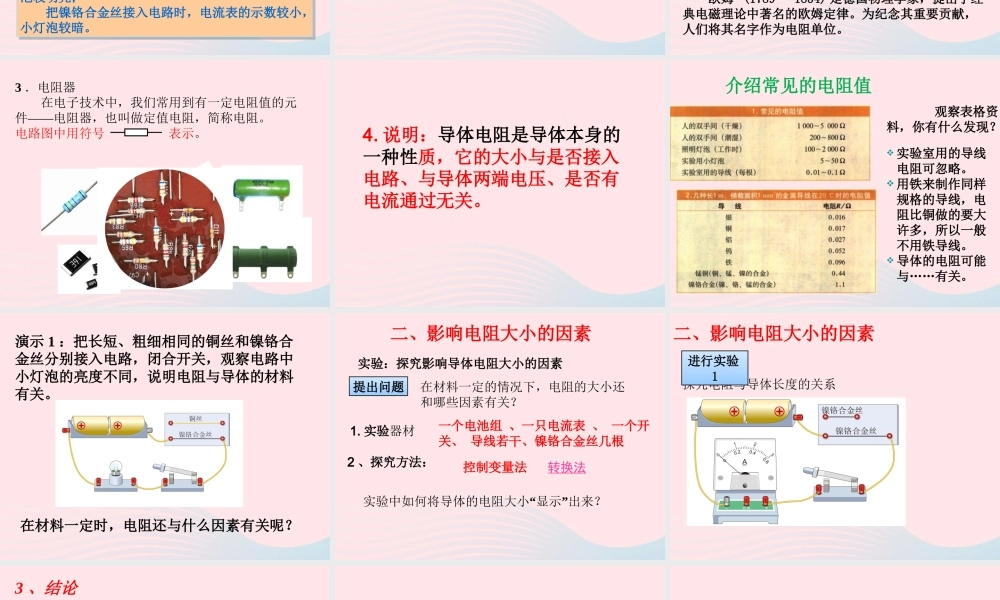

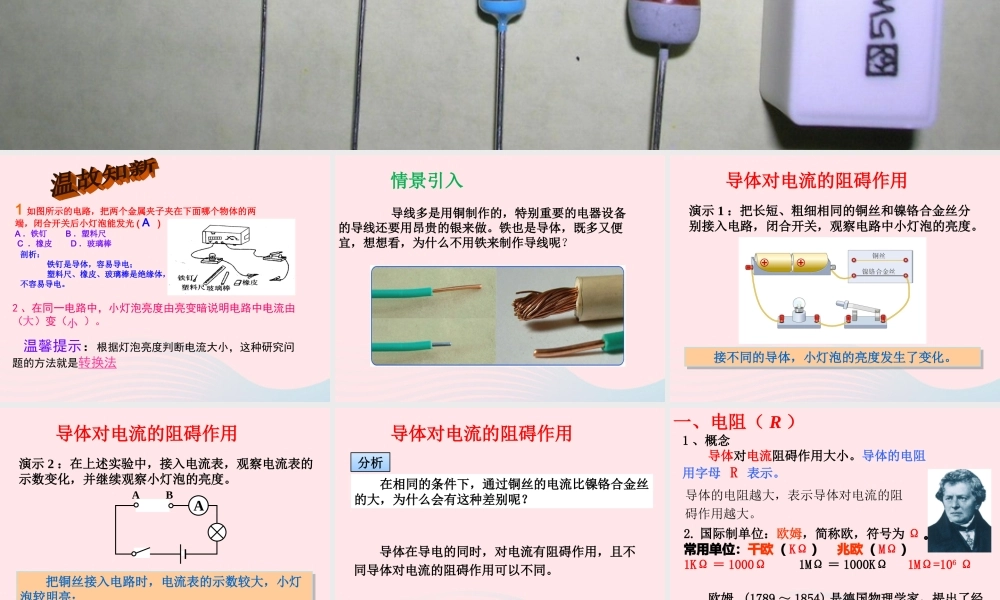

2 、在同一电路中，小灯泡亮度由亮变暗说明电路中电流由（ ）变（ ）。 温馨提示：根据灯泡亮度判断电流大小，这种研究问题的方法就是转换法1 如图所示的电路，把两个金属夹子夹在下面哪个物体的两端，闭合开关后小灯泡能发光 ( ) A ．铁钉 B ．塑料尺 C ．橡皮 D ．玻璃棒剖析： 铁钉是导体，容易导电； 塑料尺、橡皮、玻璃棒是绝缘体，不容易导电。大小A 导线多是用铜制作的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来制作导线呢？情景引入演示 1 ：把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。 接不同的导体，小灯泡的亮度发生了变化。 接不同的导体，小灯泡的亮度发生了变化。导体对电流的阻碍作用演示 2 ：在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。ABA 把铜丝接入电路时，电流表的示数较大，小灯泡较明亮； 把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 把铜丝接入电路时，电流表的示数较大，小灯泡较明亮； 把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 导体对电流的阻碍作用 导体在导电的同时，对电流有阻碍作用，且不同导体对电流的阻碍作用可以不同。 在相同的条件下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？分析导体对电流的阻碍作用导体的电阻越大，表示导体对电流的阻碍作用越大。 欧姆 (1789 ～ 1854) 是德国物理学家，提出了经典电磁理论中著名的欧姆定律。为纪念其重要贡献，人们将其名字作为电阻单位。 一、电阻（ R ）1 、概念 导体对电流阻碍作用大小。导体的电阻用字母 R 表示。2. 国际制单位：欧姆，简称欧，符号为 Ω 。常用单位：千欧（ KΩ ）兆欧（ MΩ ）1KΩ ＝ 1000Ω 1MΩ ＝ 1000KΩ 1MΩ=106 Ω3 ．电阻器 在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。4. 说明：导体电阻是导体本身的一种性质，它的大小与是否接入电路、与导体两端电压、是否有电流通过无关。介绍常见的电阻值 观察表格资料，你有什么发现？ 实验室用的导线电阻可忽略。 用铁来制作同样规格的导线，电阻比铜做的要大许多，所以一般不用铁导线。 导体的电阻可能与……有关。演示 1 ：把长短、粗细相同的铜丝和镍铬合金丝分别接入电...
