北京某厂房的钢结构工程(中建某公司钢结构部分方案附VIP免费

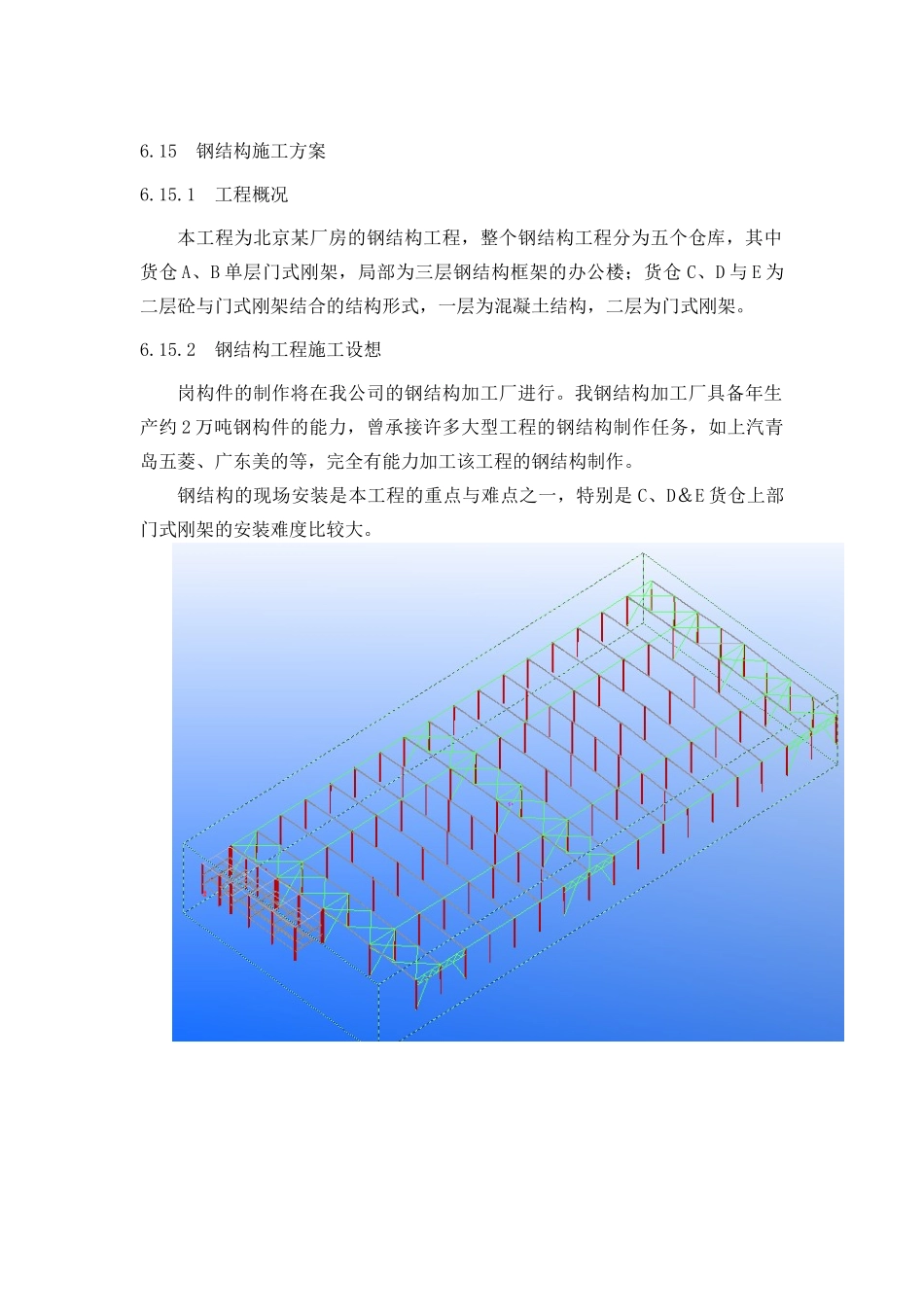

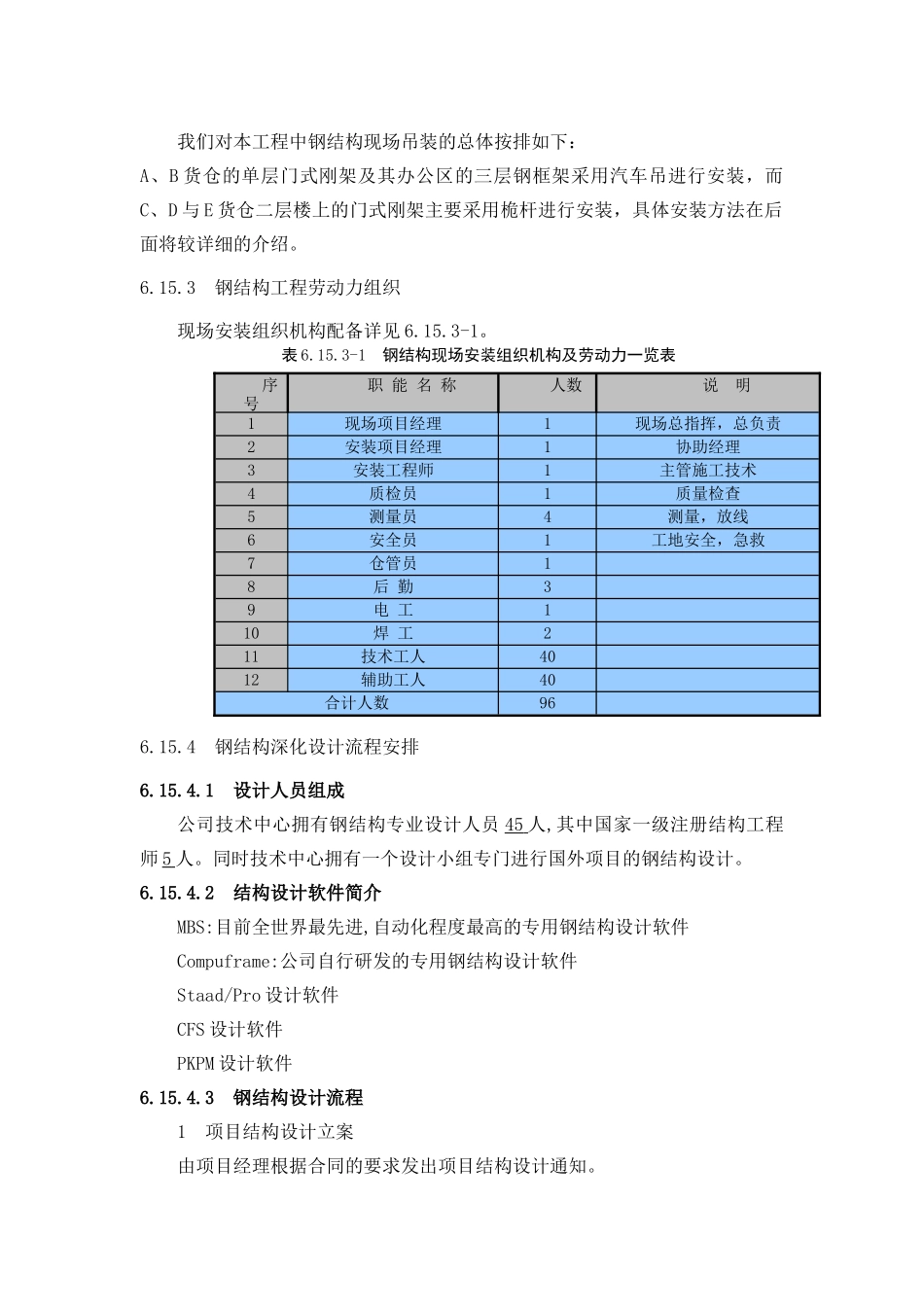

6.15 钢结构施工方案6.15.1 工程概况本工程为北京某厂房的钢结构工程，整个钢结构工程分为五个仓库，其中货仓 A、B 单层门式刚架，局部为三层钢结构框架的办公楼；货仓 C、D 与 E 为二层砼与门式刚架结合的结构形式，一层为混凝土结构，二层为门式刚架。6.15.2 钢结构工程施工设想岗构件的制作将在我公司的钢结构加工厂进行。我钢结构加工厂具备年生产约 2 万吨钢构件的能力，曾承接许多大型工程的钢结构制作任务，如上汽青岛五菱、广东美的等，完全有能力加工该工程的钢结构制作。钢结构的现场安装是本工程的重点与难点之一，特别是 C、D＆E 货仓上部门式刚架的安装难度比较大。我们对本工程中钢结构现场吊装的总体按排如下：A、B 货仓的单层门式刚架及其办公区的三层钢框架采用汽车吊进行安装，而C、D 与 E 货仓二层楼上的门式刚架主要采用桅杆进行安装，具体安装方法在后面将较详细的介绍。6.15.3 钢结构工程劳动力组织现场安装组织机构配备详见 6.15.3-1。表 6.15.3-1 钢结构现场安装组织机构及劳动力一览表序号职 能 名 称人数说 明1现场项目经理1现场总指挥，总负责2安装项目经理1协助经理3安装工程师1主管施工技术4质检员1质量检查5测量员4测量，放线6安全员1工地安全，急救7仓管员18后 勤39电 工110焊 工211技术工人4012辅助工人40合计人数966.15.4 钢结构深化设计流程安排6.15.4.1 设计人员组成公司技术中心拥有钢结构专业设计人员 45 人,其中国家一级注册结构工程师 5 人。同时技术中心拥有一个设计小组专门进行国外项目的钢结构设计。6.15.4.2 结构设计软件简介MBS:目前全世界最先进,自动化程度最高的专用钢结构设计软件Compuframe:公司自行研发的专用钢结构设计软件Staad/Pro 设计软件CFS 设计软件PKPM 设计软件6.15.4.3 钢结构设计流程1 项目结构设计立案由项目经理根据合同的要求发出项目结构设计通知。2 结构设计策划由结构设计部经理和详图设计部经理根据合同要求制定项目结构设计策划表后执行。结构设计部经理和详图设计部经理制定详细设计计划，确定关键日期。各部门经理每周检查设计计划以确保不影响项目的总进度。3 设计输入评审技术中心总监、结构设计部经理和详图设计部经理根据项目文件，确定设计输入资料完整后，由各部门经理指派设计工程师进行实际操作。结构设计部和详图设计部对结构设计及技术数据的可行性进行评审，考虑是否符合有关国家规范和标准的要求。3 结构设计结构...
