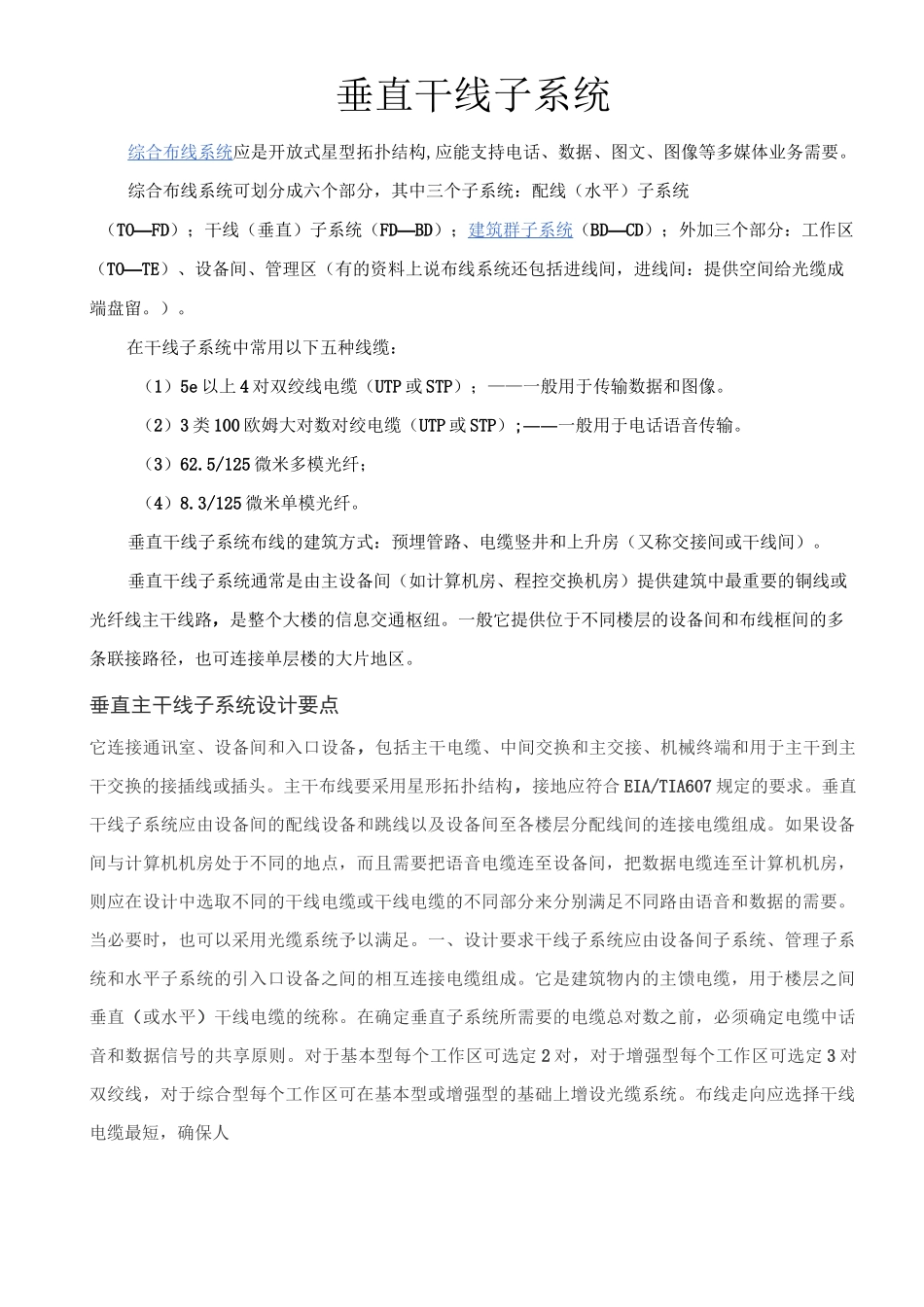

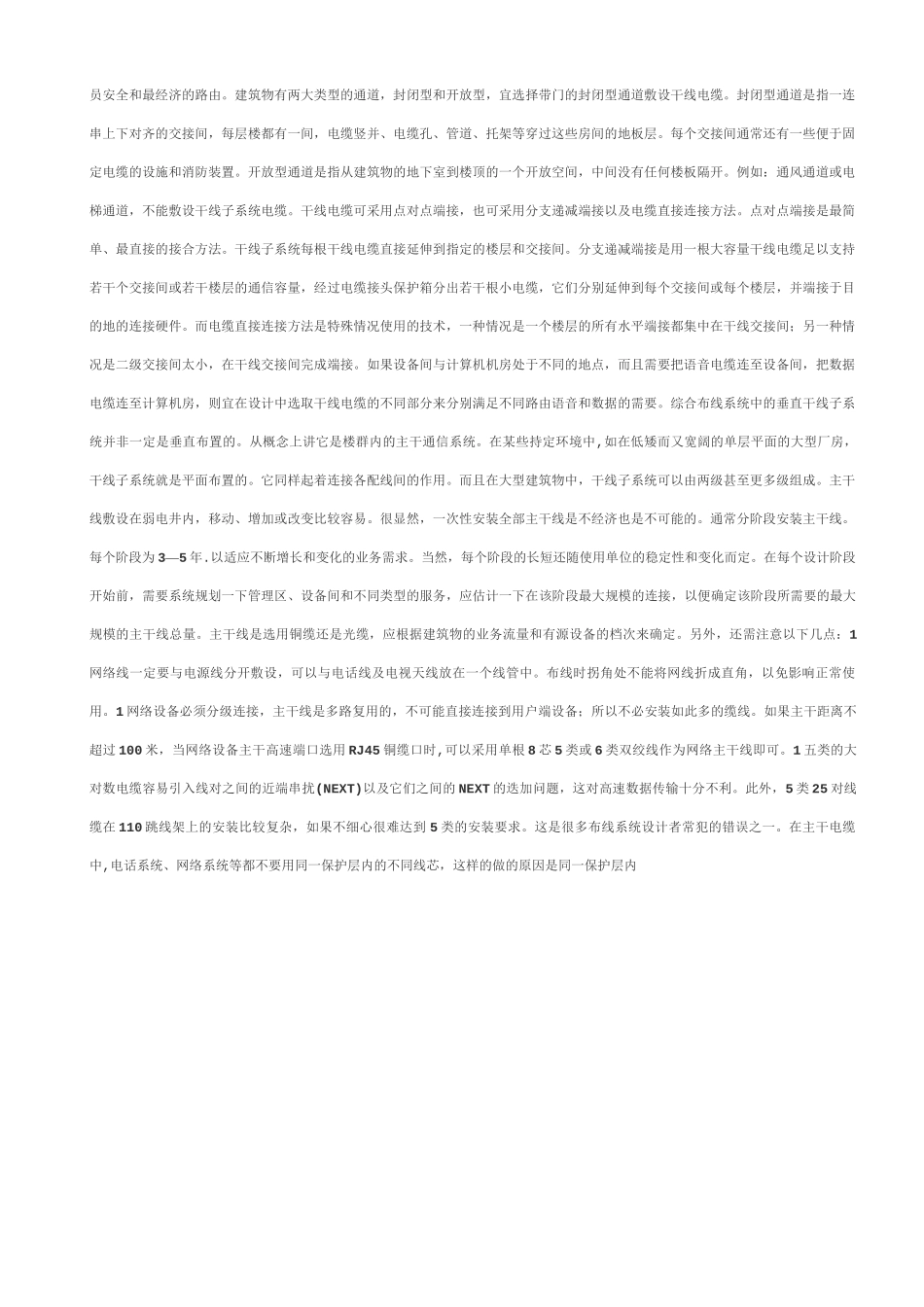

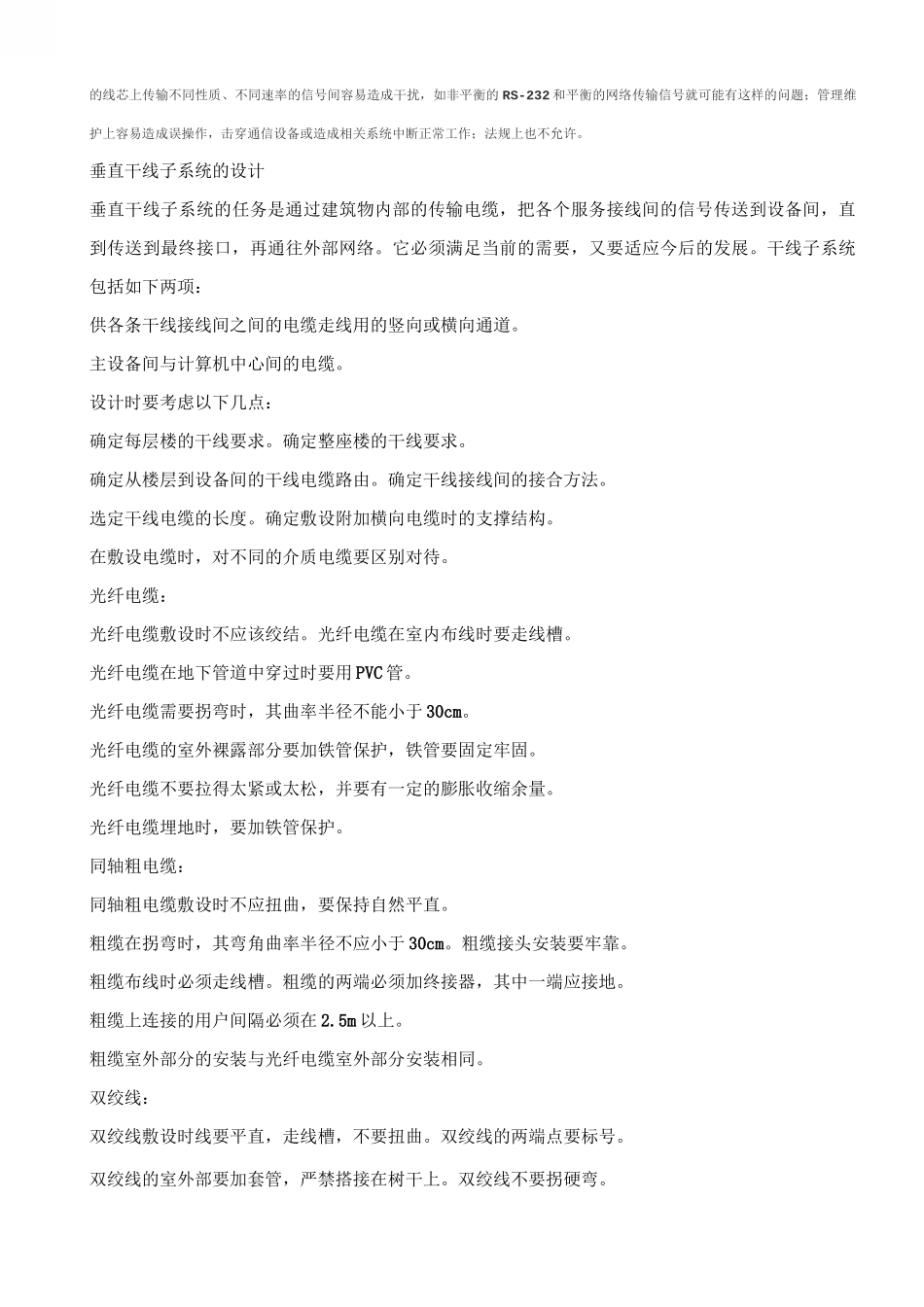

垂直干线子系统综合布线系统应是开放式星型拓扑结构,应能支持电话、数据、图文、图像等多媒体业务需要。综合布线系统可划分成六个部分,其中三个子系统:配线(水平)子系统(TO—FD);干线(垂直)子系统(FD—BD);建筑群子系统(BD—CD);外加三个部分:工作区(TO—TE)、设备间、管理区(有的资料上说布线系统还包括进线间,进线间:提供空间给光缆成端盘留。)。在干线子系统中常用以下五种线缆:(1)5e 以上 4 对双绞线电缆(UTP 或 STP);——一般用于传输数据和图像。(2)3 类 100 欧姆大对数对绞电缆(UTP 或 STP);――一般用于电话语音传输。(3)62.5/125 微米多模光纤;(4)8.3/125 微米单模光纤。垂直干线子系统布线的建筑方式:预埋管路、电缆竖井和上升房(又称交接间或干线间)。垂直干线子系统通常是由主设备间(如计算机房、程控交换机房)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。一般它提供位于不同楼层的设备间和布线框间的多条联接路径,也可连接单层楼的大片地区。垂直主干线子系统设计要点它连接通讯室、设备间和入口设备,包括主干电缆、中间交换和主交接、机械终端和用于主干到主干交换的接插线或插头。主干布线要采用星形拓扑结构,接地应符合 EIA/TIA607 规定的要求。垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。如果设备间与计算机机房处于不同的地点,而且需要把语音电缆连至设备间,把数据电缆连至计算机机房,则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。当必要时,也可以采用光缆系统予以满足。一、设计要求干线子系统应由设备间子系统、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。它是建筑物内的主馈电缆,用于楼层之间垂直(或水平)干线电缆的统称。在确定垂直子系统所需要的电缆总对数之前,必须确定电缆中话音和数据信号的共享原则。对于基本型每个工作区可选定 2 对,对于增强型每个工作区可选定 3 对双绞线,对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。布线走向应选择干线电缆最短,确保人员安全和最经济的路由。建筑物有两大类型的通道,封闭型和开放型,宜选择带门的封闭型通道敷设干线电缆。封闭型通道是指一连串上下对齐的交接间,每层楼都有一间,电缆竖并、电缆孔、管道、托架等穿过这些房间的地板层。每个交接...
