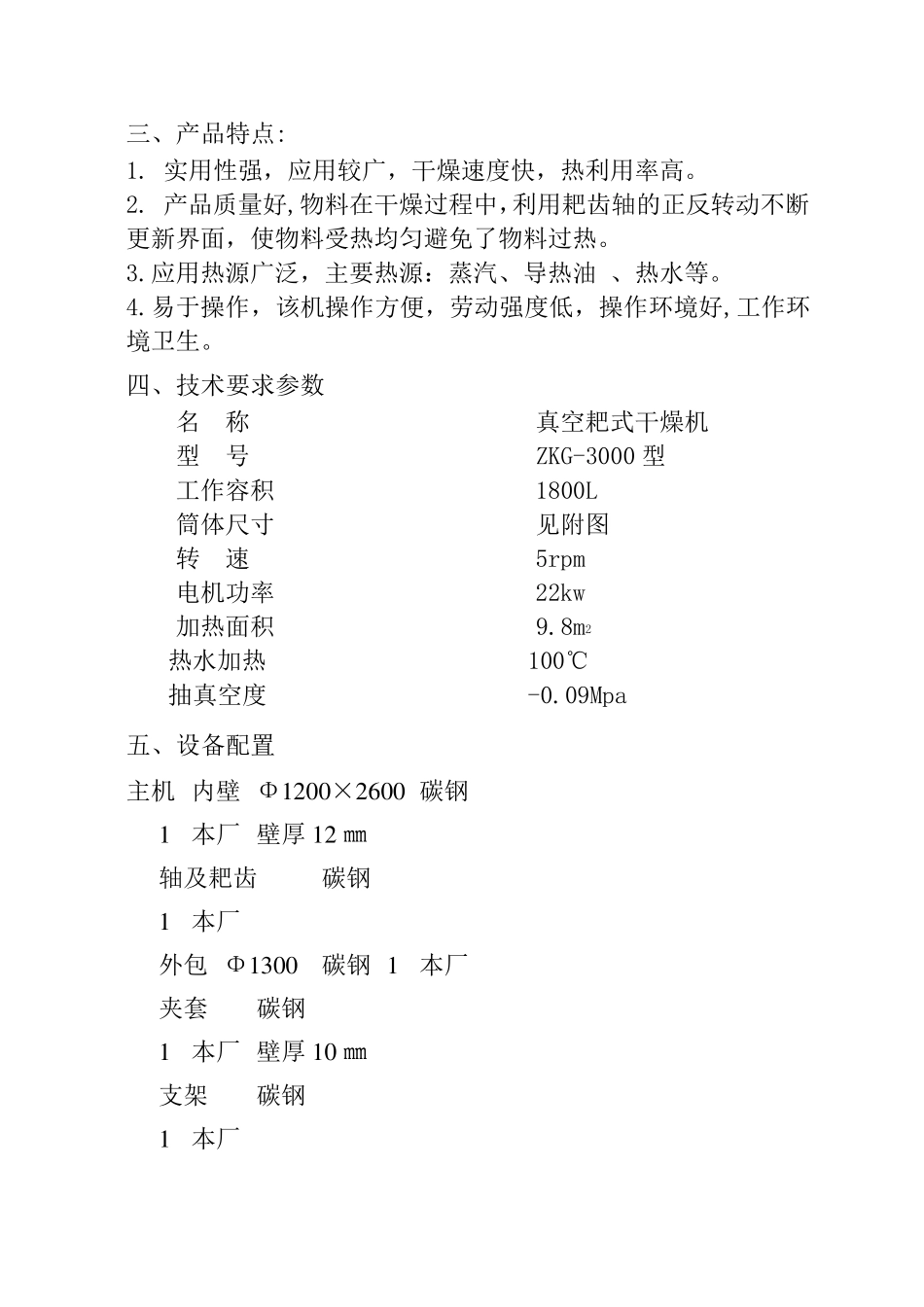

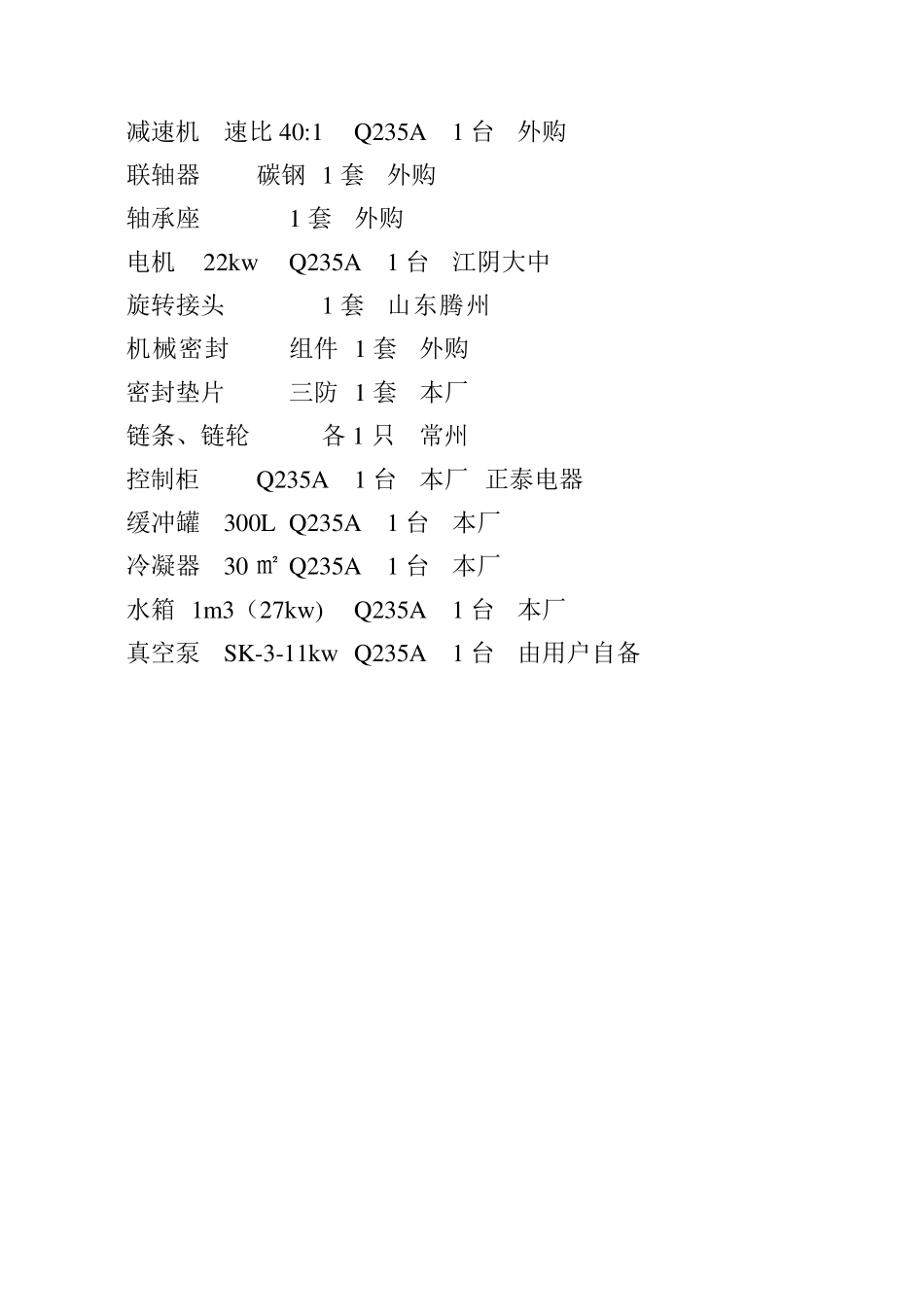

ZKG-3000 型耙式干燥机 一、设计依据: 1 全容积 3000L 2 使用温度 60-80℃ 3 物料温度 常温 4 热源 热水 5 材质 全不锈钢制作 二、耙式干燥机工作原理 T:136干燥1611 煅烧29制粒88 真空耙式干燥器主要由壳体、旋转轴和耙齿组成。真空耙式干燥器的旋转轴和耙齿不作为加热面，它仅作为搅动物料和更新表面的作用。耙式干燥器是真空操作的，首先将湿物料加入到干燥器内，夹套内通入加热介质，然后启动真空泵，达到规定的真空度后，启动搅拌装置，利用耙齿的正反转，使物料在干燥过程中连续不断的向中间和两端推动。通过这些措施，可以保证传热表面的及时更新，从而加速热质传递的速率。物料干燥到规定水分时，停止加热，关闭真空系统，取出干燥好的物料，完成一个周期的操作。这种干燥器适于浆状、糊状、粒状以及纤维状物料的干燥，特别是对于热敏性物料以及要求回收有机蒸气的干燥操作，真空耙式干燥器具有许多优点。 真空耙式干燥器的耙齿有左向和右向两种基本形式，无论左向还是右向都有异型和浆叶型两种。安装时，相邻耙齿之间相差90 度方位，轴的两端安装异型耙齿，其余安装浆叶型耙齿。轴旋转时，物料在搅拌轴的作用下，先往两边移动，然后再往中间移动，这样可以保证在整个干燥过程中，物料一直处于均匀的搅拌状态。 真空耙式干燥器内的真空度为50—90kPa,物料的填充率为30%--80%,热效率为70%--80%.轴的转速为4—10r/min.。 三、产品特点: 1. 实用性强，应用较广，干燥速度快，热利用率高。 2. 产品质量好,物料在干燥过程中，利用耙齿轴的正反转动不断更新界面，使物料受热均匀避免了物料过热。 3.应用热源广泛，主要热源：蒸汽、导热油 、热水等。 4.易于操作，该机操作方便，劳动强度低，操作环境好,工作环境卫生。 四、技术要求参数 名 称 真空耙式干燥机 型 号 ZKG-3000 型 工作容积 1800L 筒体尺寸 见附图 转 速 5rpm 电机功率 22kw 加热面积 9.8m2 热水加热 100℃ 抽真空度 -0.09Mpa 五、设备配置 主机 内壁 Φ1200×2600 碳钢 1 本厂 壁厚12 ㎜ 轴及耙齿 碳钢 1 本厂 外包 Φ1300 碳钢 1 本厂 夹套 碳钢 1 本厂 壁厚10 ㎜ 支架 碳钢 1 本厂 减速机 速比40:1 Q235A 1 台 外购 联轴器 碳钢 1 套 外购 轴承座 1 套 外购 电机 22kw Q235A 1 台 江阴大中 旋转接头 1 套 山东腾州 机械密封 组件 1 套 外购 密封垫片 三防 1 套 本厂 链条、链轮 各1 只 常州 控制柜 Q235A 1 台 本厂 正泰电器 缓冲罐 300L Q235A 1 台 本厂 冷凝器 30 ㎡ Q235A 1 台 本厂 水箱 1m3（27kw) Q235A 1 台 本厂 真空泵 SK-3-11kw Q235A 1 台 由用户自备
