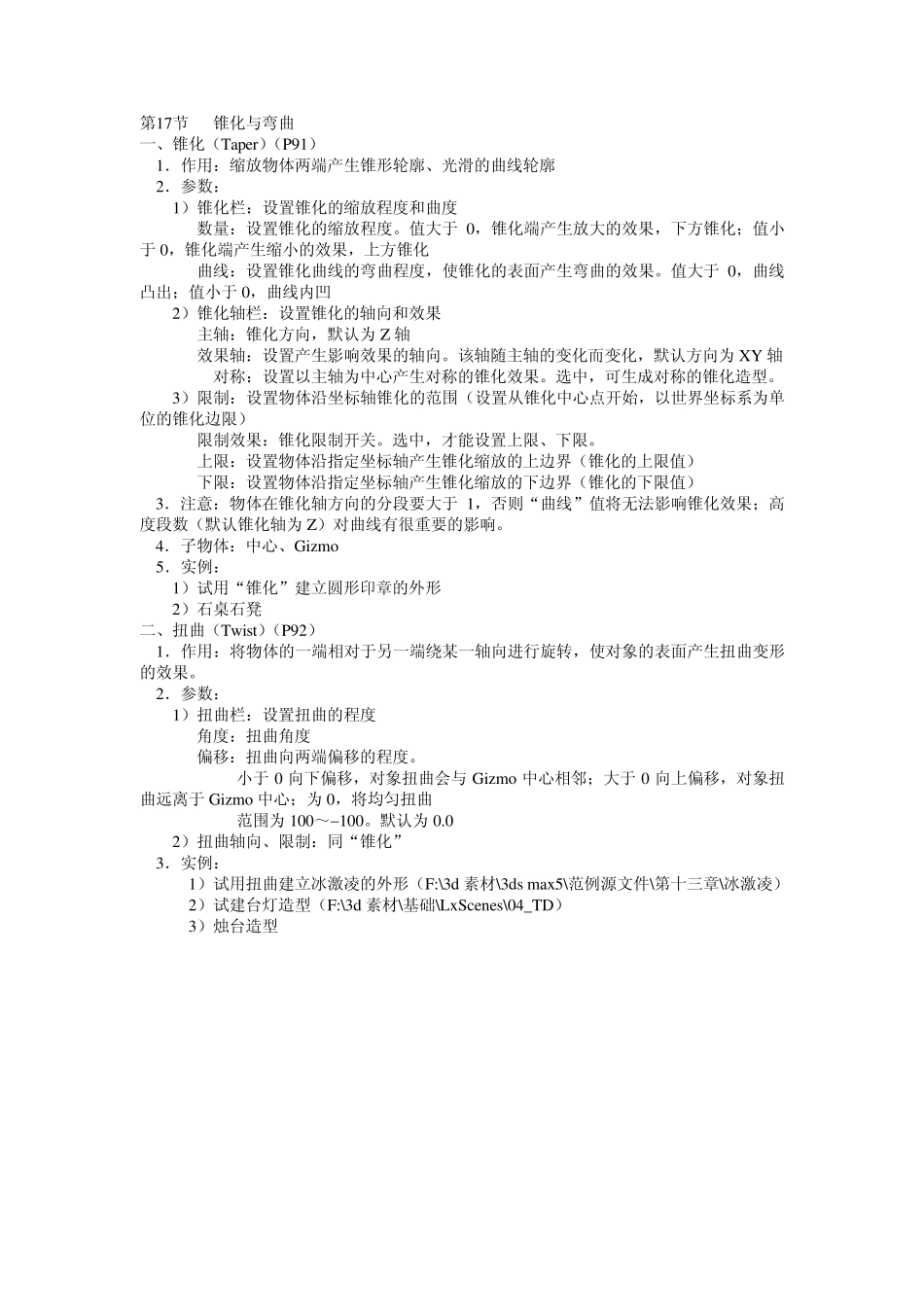

第17节 锥化与弯曲 一、锥化（Taper）（P91） 1．作用：缩放物体两端产生锥形轮廓、光滑的曲线轮廓 2．参数： 1）锥化栏：设置锥化的缩放程度和曲度 数量：设置锥化的缩放程度。值大于0，锥化端产生放大的效果，下方锥化；值小于0，锥化端产生缩小的效果，上方锥化 曲线：设置锥化曲线的弯曲程度，使锥化的表面产生弯曲的效果。值大于0，曲线凸出；值小于0，曲线内凹 2）锥化轴栏：设置锥化的轴向和效果 主轴：锥化方向，默认为Z 轴 效果轴：设置产生影响效果的轴向。该轴随主轴的变化而变化，默认方向为XY 轴 对称：设置以主轴为中心产生对称的锥化效果。选中，可生成对称的锥化造型。 3）限制：设置物体沿坐标轴锥化的范围（设置从锥化中心点开始，以世界坐标系为单位的锥化边限） 限制效果：锥化限制开关。选中，才能设置上限、下限。 上限：设置物体沿指定坐标轴产生锥化缩放的上边界（锥化的上限值） 下限：设置物体沿指定坐标轴产生锥化缩放的下边界（锥化的下限值） 3．注意：物体在锥化轴方向的分段要大于1，否则“曲线”值将无法影响锥化效果；高度段数（默认锥化轴为Z）对曲线有很重要的影响。 4．子物体：中心、Gizmo 5．实例： 1）试用“锥化”建立圆形印章的外形 2）石桌石凳 二、扭曲（Twist）（P92） 1．作用：将物体的一端相对于另一端绕某一轴向进行旋转，使对象的表面产生扭曲变形的效果。 2．参数： 1）扭曲栏：设置扭曲的程度 角度：扭曲角度 偏移：扭曲向两端偏移的程度。 小于0 向下偏移，对象扭曲会与Gizmo 中心相邻；大于0 向上偏移，对象扭曲远离于Gizmo 中心；为0，将均匀扭曲 范围为100～100。默认为0.0 2）扭曲轴向、限制：同“锥化” 3．实例： 1）试用扭曲建立冰激凌的外形（F:\3d 素材\3ds max5\范例源文件\第十三章\冰激凌） 2）试建台灯造型（F:\3d 素材\基础\LxScenes\04_TD） 3）烛台造型 三、弯曲（Bend）（P93） 1．作用：对几何体进行弯曲处理，使对象沿某一特定的轴向进行弯曲变形。 2．参数： 角度：指定坐标轴弯曲的角度（正、负） 方向：沿指定坐标轴弯曲的方向（相对于水平面的方向） 弯曲轴：设置弯曲的坐标轴 限制：同“锥化” 3．注意： “中心”位置应正确放置，因为弯曲限制将产生在中心的两端 上限只能设为大于零的数，下限只能设为小于零的数 若物体弯曲轴向上的段数太少，则无法得到理想的弯曲效果 4．实例 1）创建门头上的弯曲文字...
