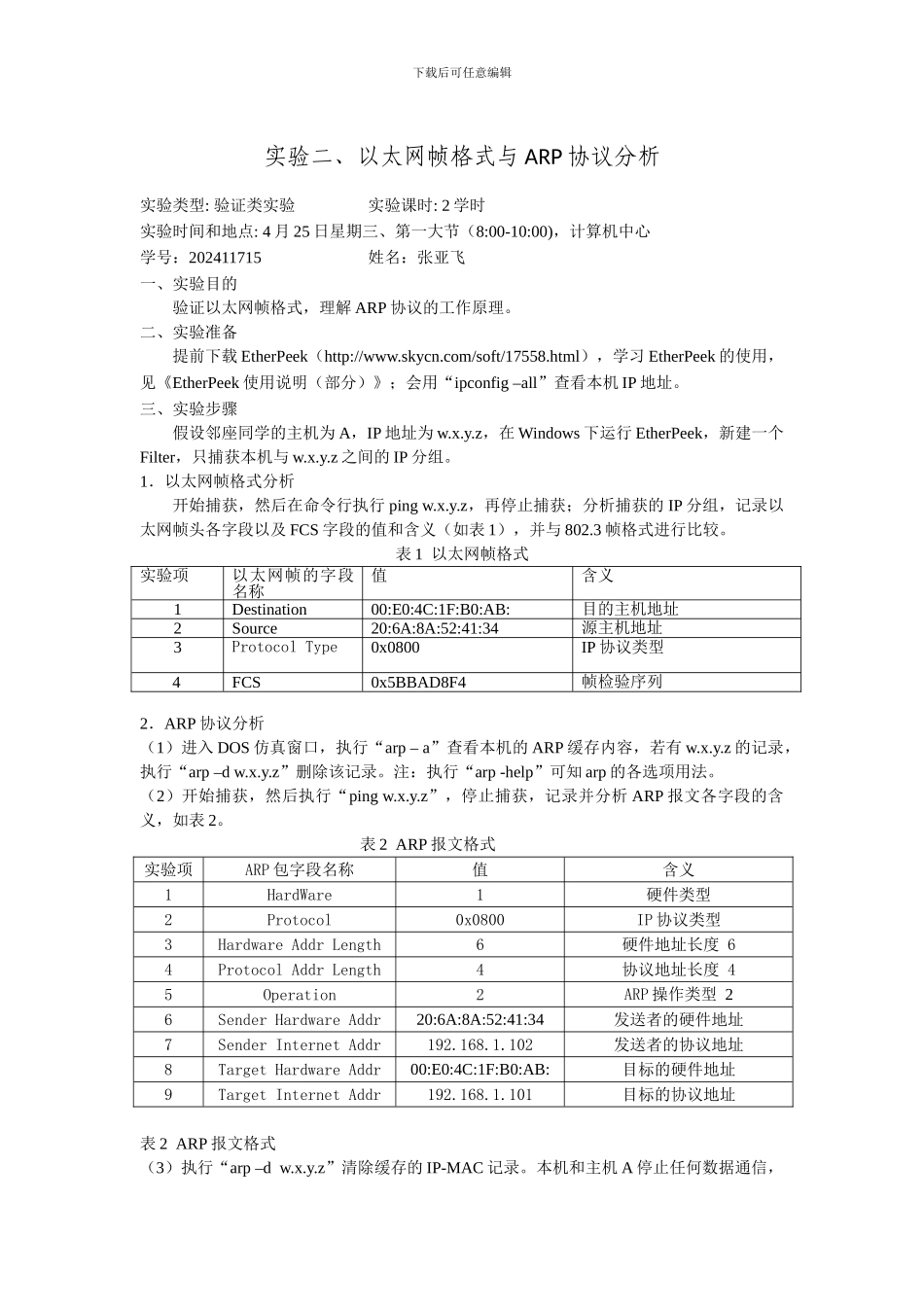

下载后可任意编辑实验二、以太网帧格式与 ARP 协议分析实验类型: 验证类实验 实验课时: 2 学时实验时间和地点: 4 月 25 日星期三、第一大节（8:00-10:00)，计算机中心学号：202411715 姓名：张亚飞一、实验目的验证以太网帧格式，理解 ARP 协议的工作原理。二、实验准备提前下载 EtherPeek（http://www.skycn.com/soft/17558.html），学习 EtherPeek 的使用，见《EtherPeek 使用说明（部分）》；会用“ipconfig –all”查看本机 IP 地址。三、实验步骤假设邻座同学的主机为 A，IP 地址为 w.x.y.z，在 Windows 下运行 EtherPeek，新建一个Filter，只捕获本机与 w.x.y.z 之间的 IP 分组。1．以太网帧格式分析开始捕获，然后在命令行执行 ping w.x.y.z，再停止捕获；分析捕获的 IP 分组，记录以太网帧头各字段以及 FCS 字段的值和含义（如表 1），并与 802.3 帧格式进行比较。表 1 以太网帧格式2．ARP 协议分析（1）进入 DOS 仿真窗口，执行“arp – a”查看本机的 ARP 缓存内容，若有 w.x.y.z 的记录，执行“arp –d w.x.y.z”删除该记录。注：执行“arp -help”可知 arp 的各选项用法。（2）开始捕获，然后执行“ping w.x.y.z”，停止捕获，记录并分析 ARP 报文各字段的含义，如表 2。表 2 ARP 报文格式实验项ARP 包字段名称值含义1HardWare1硬件类型2Protocol0x0800IP 协议类型3Hardware Addr Length6硬件地址长度 64Protocol Addr Length4协议地址长度 45Operation2ARP 操作类型 26Sender Hardware Addr20:6A:8A:52:41:34发送者的硬件地址7Sender Internet Addr192.168.1.102发送者的协议地址8Target Hardware Addr00:E0:4C:1F:B0:AB:目标的硬件地址9Target Internet Addr192.168.1.101目标的协议地址表 2 ARP 报文格式（3）执行“arp –d w.x.y.z”清除缓存的 IP-MAC 记录。本机和主机 A 停止任何数据通信，实验项以太网帧的字段名称值含义1Destination00:E0:4C:1F:B0:AB:目的主机地址2Source20:6A:8A:52:41:34源主机地址3Protocol Type0x0800IP 协议类型4FCS0x5BBAD8F4帧检验序列下载后可任意编辑在主机 A 上访问本机外的任何主机，再执行“arp – a”查看本机 ARP 缓存，看是否新增了主机 A 的 IP-MAC 记录，解释一下。答：删除过之后，被删除的记录不存在缓存中了。当主机 A 访问本机的时候，本机的 ARP缓存中重新出现 A 的记录...
