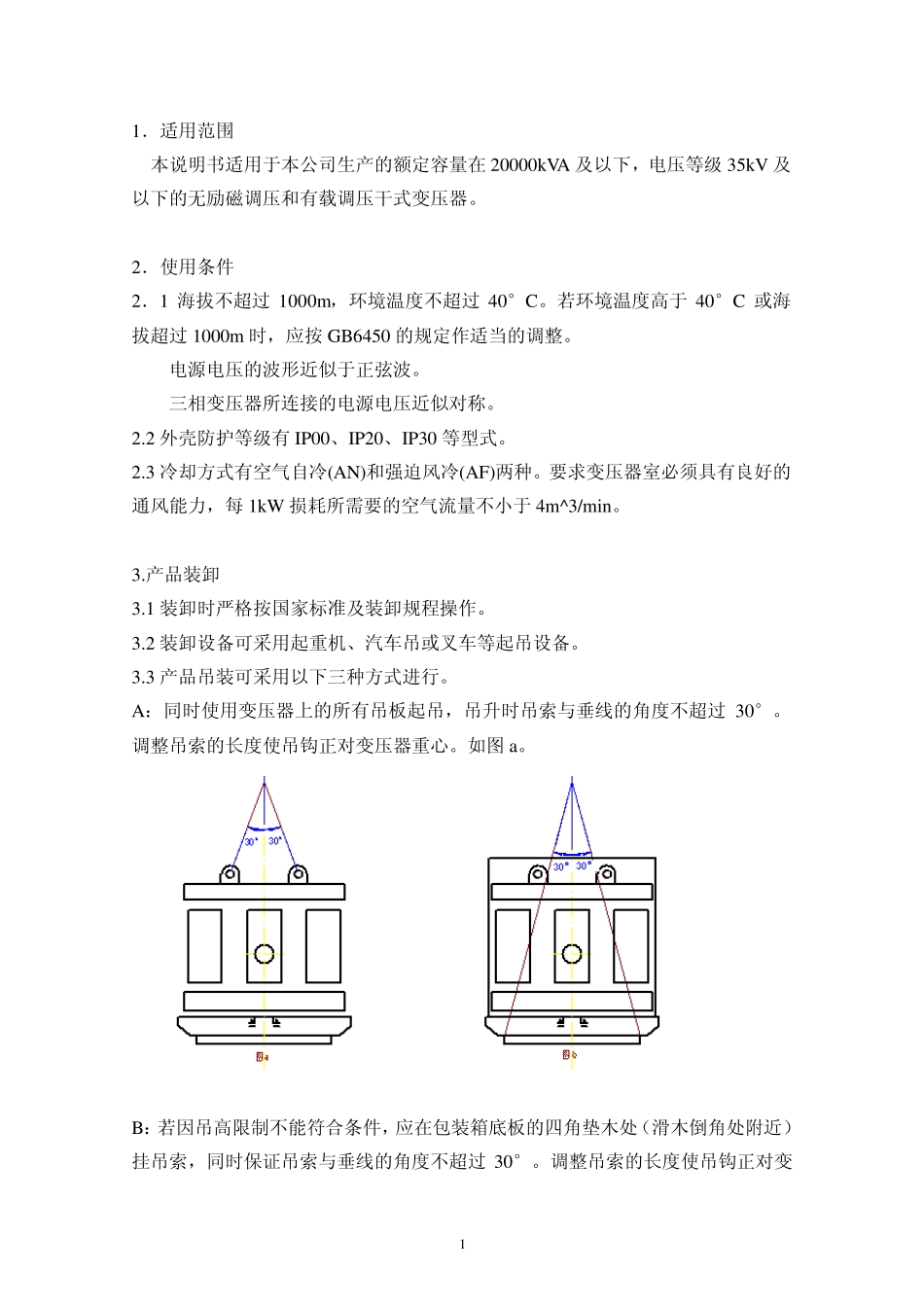

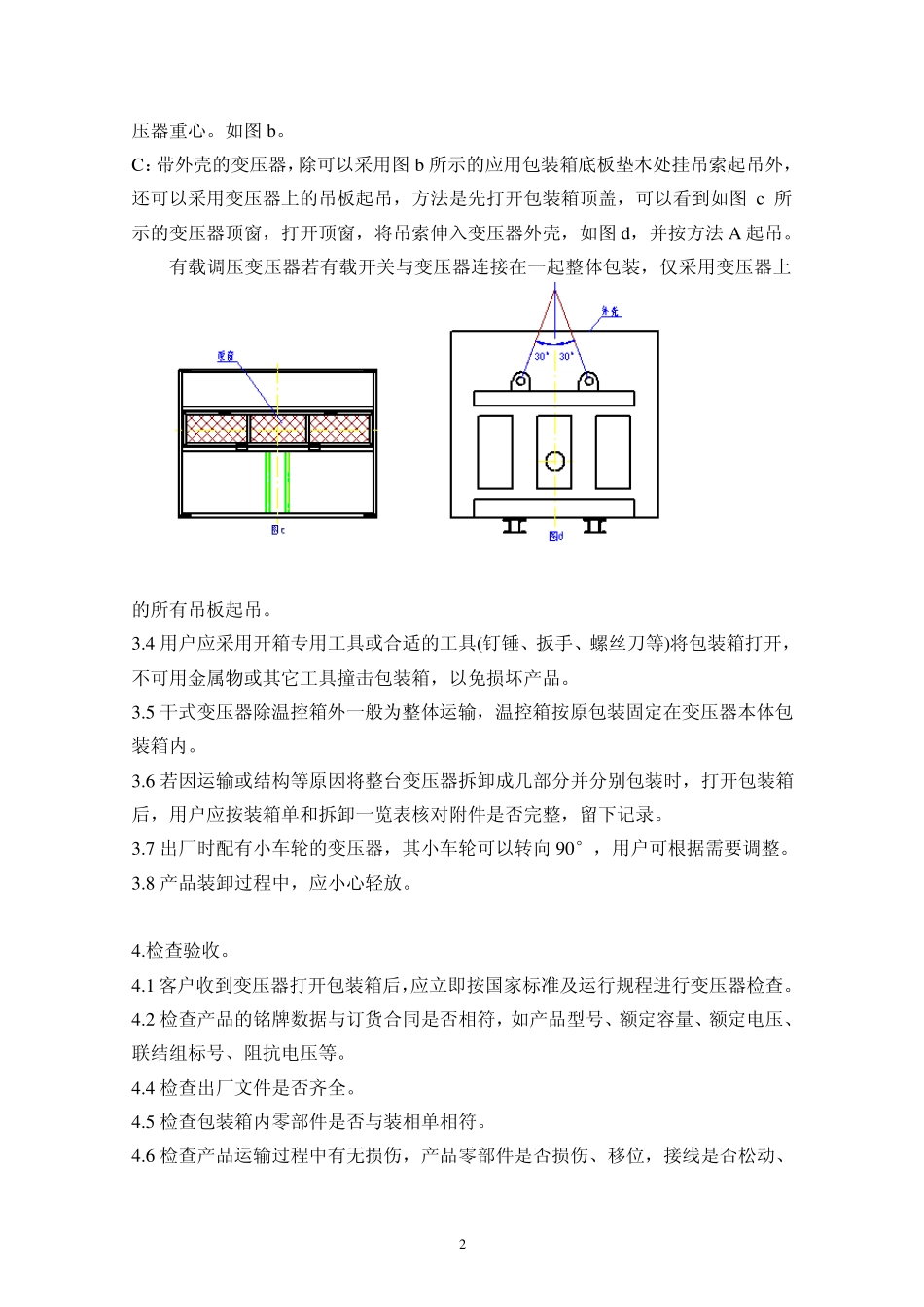

干 式 变 压 器 安 装 维 护 使 用 说 明 书 福州天宇电气股份有限公司 FUZHOU TIANYU ELECTRIC CO.,LTD. 1 1．适用范围 本说明书适用于本公司生产的额定容量在20000kVA 及以下，电压等级35kV 及以下的无励磁调压和有载调压干式变压器。 2．使用条件 2．1 海拔不超过1000m，环境温度不超过40°C。若环境温度高于40°C 或海 拔超过1000m 时，应按 GB6450 的规定作适当的调整。 电源电压的波形近似于正弦波。 三相变压器所连接的电源电压近似对称。 2.2 外壳防护等级有IP00、IP20、IP30 等型式。 2.3 冷却方式有空气自冷(AN)和强迫风冷(AF)两种。要求变压器室必须具有良好的通风能力，每 1kW 损耗所需要的空气流量不小于4m^3/min。 3.产品装卸 3.1 装卸时严格按国家标准及装卸规程操作。 3.2 装卸设备可采用起重机、汽车吊或叉车等起吊设备。 3.3 产品吊装可采用以下三种方式进行。 A：同时使用变压器上的所有吊板起吊，吊升时吊索与垂线的角度不超过30°。调整吊索的长度使吊钩正对变压器重心。如图 a。 B：若因吊高限制不能符合条件，应在包装箱底板的四角垫木处（滑木倒角处附近）挂吊索，同时保证吊索与垂线的角度不超过30°。调整吊索的长度使吊钩正对变 2 压器重心。如图 b。 C：带外壳的变压器，除可以采用图 b 所示的应用包装箱底板垫木处挂吊索起吊外，还可以采用变压器上的吊板起吊，方法是先打开包装箱顶盖，可以看到如图 c 所示的变压器顶窗，打开顶窗，将吊索伸入变压器外壳，如图 d，并按方法 A 起吊。 有载调压变压器若有载开关与变压器连接在一起整体包装，仅采用变压器上的所有吊板起吊。 3.4 用户应采用开箱专用工具或合适的工具(钉锤、扳手、螺丝刀等)将包装箱打开，不可用金属物或其它工具撞击包装箱，以免损坏产品。 3.5 干式变压器除温控箱外一般为整体运输，温控箱按原包装固定在变压器本体包装箱内。 3.6 若因运输或结构等原因将整台变压器拆卸成几部分并分别包装时，打开包装箱后，用户应按装箱单和拆卸一览表核对附件是否完整，留下记录。 3.7 出厂时配有小车轮的变压器，其小车轮可以转向90°，用户可根据需要调整。 3.8 产品装卸过程中，应小心轻放。 4.检查验收。 4.1 客户收到变压器打开包装箱后，应立即按国家标准及运行规程进行变压器检查。 4.2 检查产品的铭牌数据与订货合同是否相符，如产品型号、额定容量、额定电压、联结组标号...
