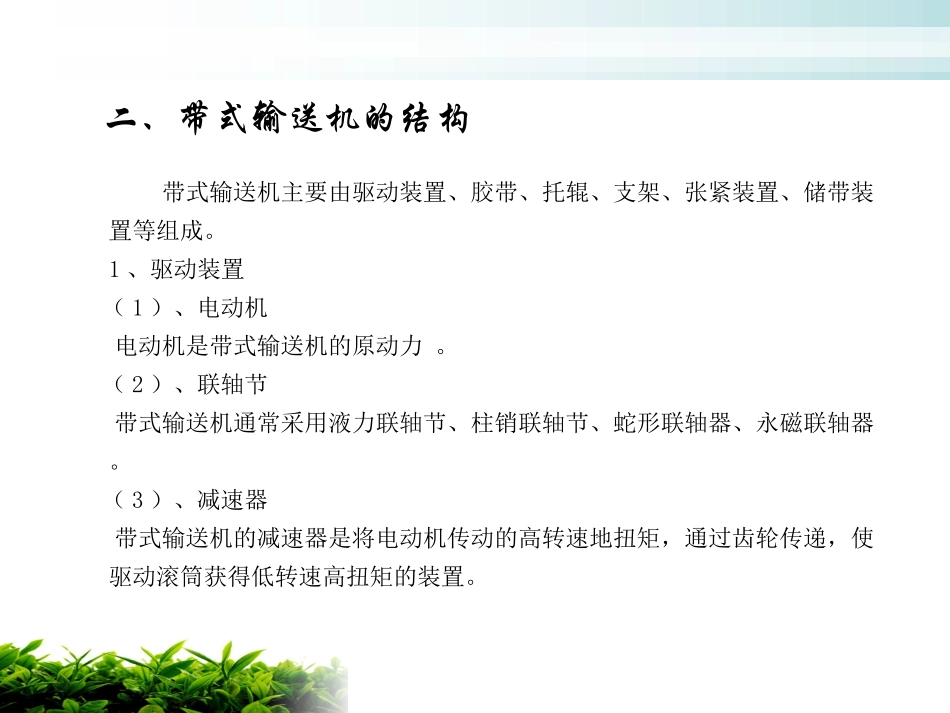

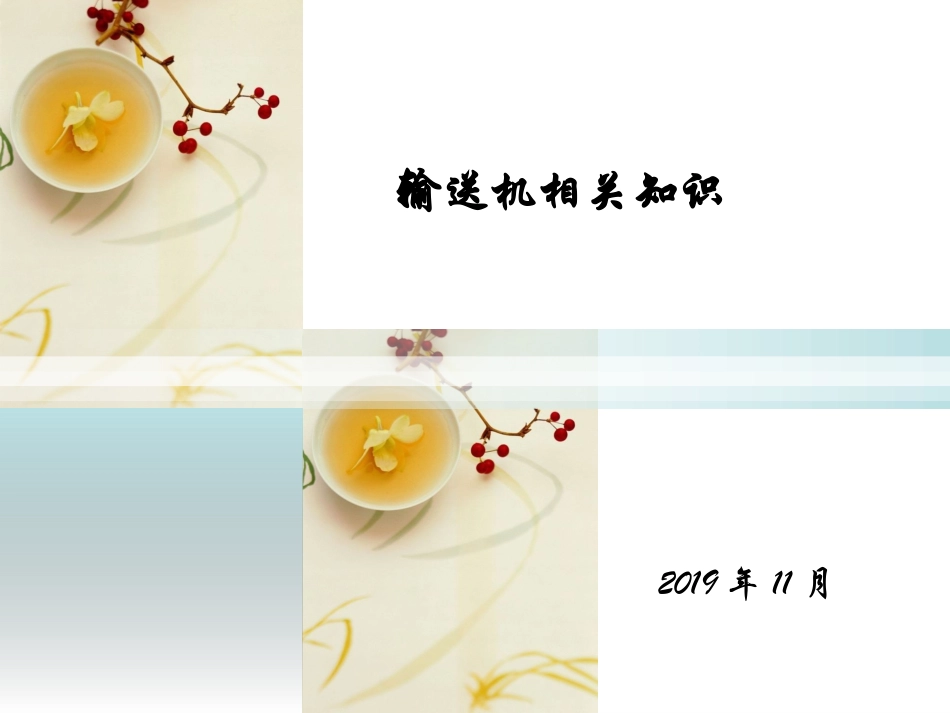

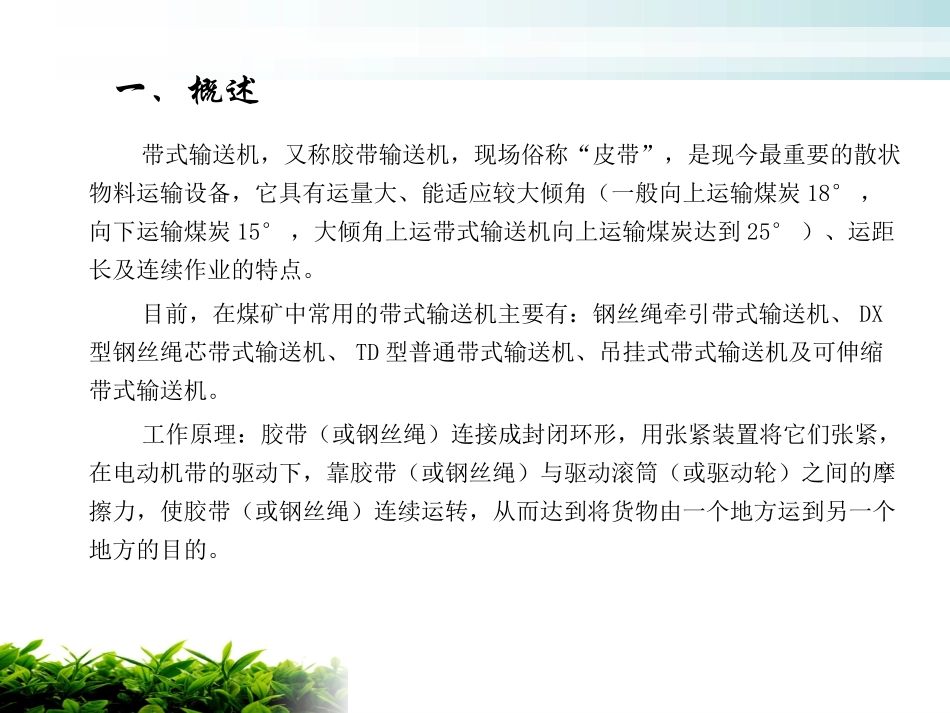

输送机相关知识2019年11月带式输送机，又称胶带输送机，现场俗称“皮带”，是现今最重要的散状物料运输设备，它具有运量大、能适应较大倾角（一般向上运输煤炭18°，向下运输煤炭15°，大倾角上运带式输送机向上运输煤炭达到25°）、运距长及连续作业的特点。目前，在煤矿中常用的带式输送机主要有：钢丝绳牵引带式输送机、DX型钢丝绳芯带式输送机、TD型普通带式输送机、吊挂式带式输送机及可伸缩带式输送机。工作原理：胶带（或钢丝绳）连接成封闭环形，用张紧装置将它们张紧，在电动机带的驱动下，靠胶带（或钢丝绳）与驱动滚筒（或驱动轮）之间的摩擦力，使胶带（或钢丝绳）连续运转，从而达到将货物由一个地方运到另一个地方的目的。一、概述带式输送机主要由驱动装置、胶带、托辊、支架、张紧装置、储带装置等组成。1、驱动装置（1）、电动机电动机是带式输送机的原动力。（2）、联轴节带式输送机通常采用液力联轴节、柱销联轴节、蛇形联轴器、永磁联轴器。（3）、减速器带式输送机的减速器是将电动机传动的高转速地扭矩，通过齿轮传递，使驱动滚筒获得低转速高扭矩的装置。二、带式输送机的结构（4）、制动器安装在倾斜巷道内的带式输送机，为了防止停机后由于载荷的作用发生飞车而设置的一种装置。（5）、逆止器逆止器用在倾斜向上运输的带式输送机上。它的作用就是防止停机后由于载荷的作用发生逆转飞车事故。带式输送机常用的逆止器有带式逆止器和滚柱逆止器两种。现场中我们的逆止器一般都集成在减速箱里面。（6）、驱动滚筒与导向滚筒驱动滚筒的作用就是靠滚筒的外缘与胶带的摩擦力来牵引胶带运动。驱动滚筒有单滚筒和双滚筒。导向滚筒的作用是增大驱动滚筒的围包角及改变胶带运送方向，从而使驱动滚筒有足够的牵引力，把物料按着人的意志从一个地点运到另一个地点。导向滚筒应根据驱动滚筒的设置以及现场的条件来设置。2、胶带胶带既是承载部件，又是牵引部件。胶带种类很多，按覆盖层所用的材料分为橡胶带、橡塑带和塑料带；按阻燃性能分为燃非阻燃带和阻燃带。胶带的连接有两种方法分别为硫化法和机械扣。打机械扣方便快捷，也比较经济，但是接头容易损坏，对输送带产品的使用寿命有一定影响。硫化接头虽然工艺复杂，费用高，但是接头对滚筒和托辊损害小，且硫化接头寿命长，皮带连接的安全系数高。3、托辊托辊安装在带式输送机的支架上，是带式输送机的承载和导向部件。带式输送机的主要托辊有：承载托辊、回程托辊、调心托辊和缓冲托辊。其中，调心托辊主要用于出现跑偏现象时，调整胶带的运行方向。缓冲托辊主要安装在带式输送机的装载处，用以缓和货载对输送带的冲击，从而保护输送带。它与一般托辊相同，只是在套筒上套以若干个橡胶圈。4、支架支架用以固定托辊，并支撑托辊、胶带及货载重量。常用支架有固定式和可拆卸式两类。5、张紧装置张紧装置的作用就是将胶带张紧，使胶带与驱动滚筒具备足够的摩擦力，使两托滚组支架间胶带控制在一定的挠度范围内，从而使带式输送机正常运转。带式输送机的张紧装置主要分为机械装置和重锤张紧装置两类。除此之外，还有电动张紧装置和液压张紧装置等。6、储带装置储带装置是伸缩胶带输送机特有装置。它的作用是在带式输送机伸长时，把储存的胶带吐出来；在胶带输送机缩短时，把多余的胶带储存起来，以满足采、掘工作面前进或后退的需要。储带装置是靠张紧绞车、行走小车及滚筒进行工作的。三、带式输送机安全运行保护装置根据2016版《煤矿安全规程》第三百七十四条规定：采用滚筒驱动带式输送机运输时,应当遵守下列规定:(一)采用非金属聚合物制造的输送带、托辊和滚筒包胶材料等,其阻燃性能和抗静电性能必须符合有关标准的规定。(二)必须装设防打滑、跑偏、堆煤、撕裂等保护装置,同时应当装设温度、烟雾监测装置和自动洒水装置。(三)应当具备沿线急停闭锁功能。(四)主要运输巷道中使用的带式输送机,必须装设输送带张紧力下降保护装置。（五)倾斜井巷中使用的带式输送机,上运时,必须装设防逆转装置和制动装置;下运时,应当装设软制动装置且必须装设防超速保护装置.(六)在大于１６°的倾斜井巷中使用带式输送机,应当设置防护...
