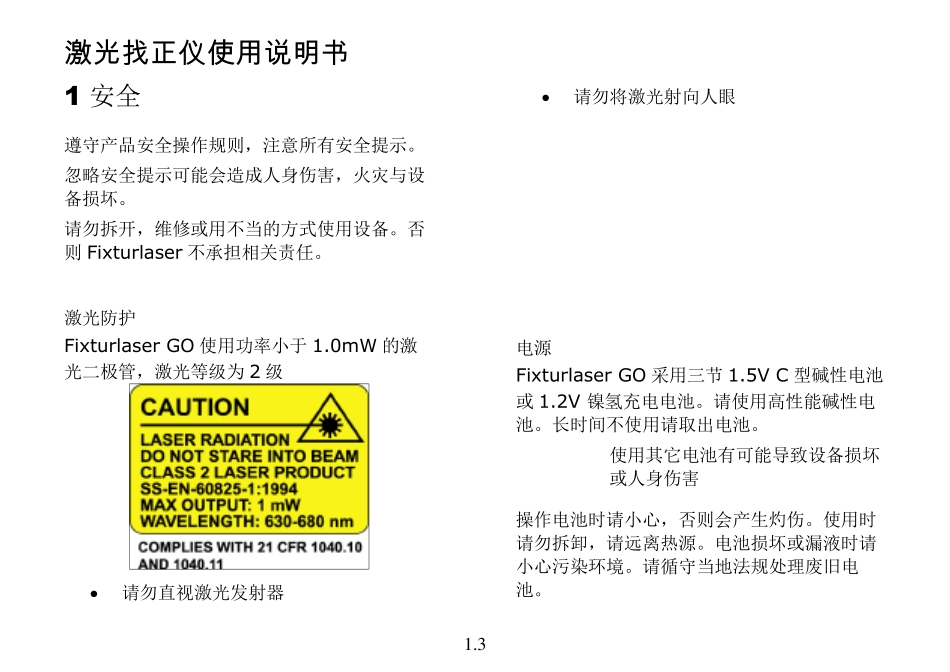

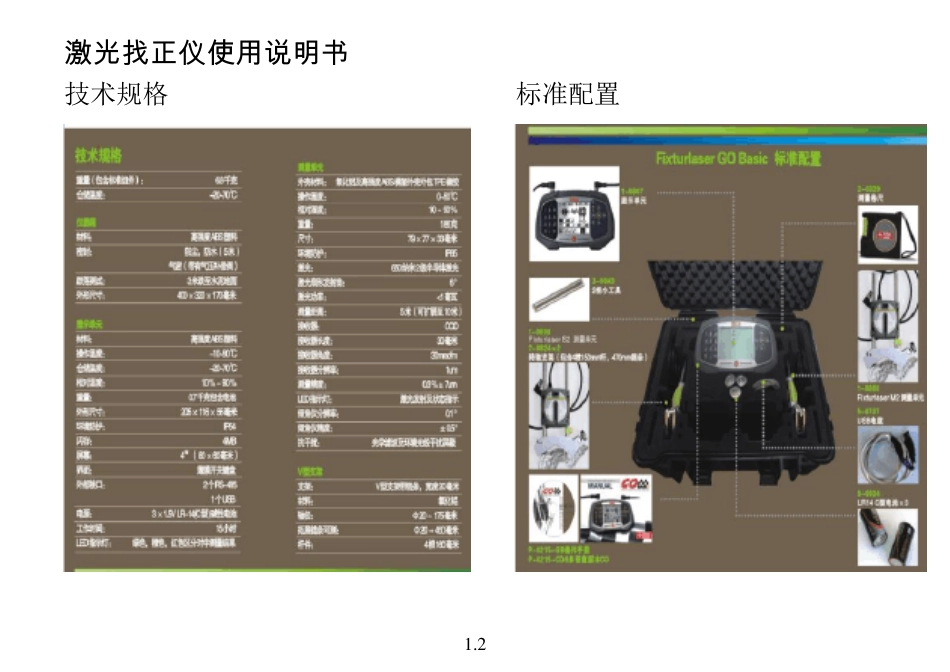

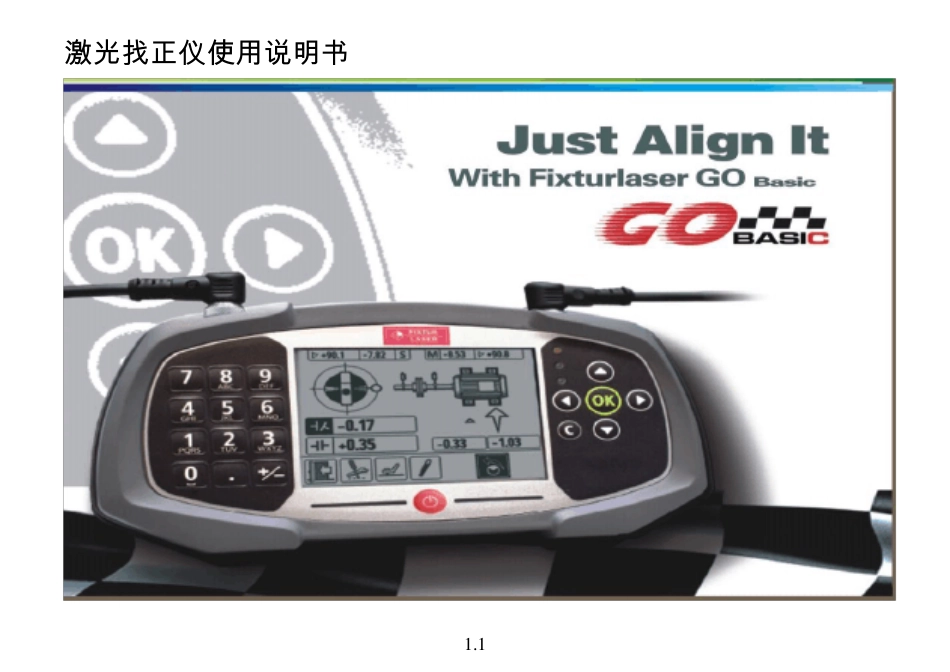

激 光 找 正 仪 使 用 说 明 书 1 .1 激 光 找 正 仪 使 用 说 明 书 1 .2 技术规格 标准配置 激 光 找 正 仪 使 用 说 明 书 1 .3 1 安全 遵守产品安全操作规则，注意所有安全提示。 忽略安全提示可能会造成人身伤害，火灾与设备损坏。 请勿拆开，维修或用不当的方式使用设备。否则Fixturlaser 不承担相关责任。 激光防护 Fixturlaser GO 使用功率小于 1.0mW 的激光二极管，激光等级为 2 级 • 请勿直视激光发射器 • 请勿将激光射向人眼 电源 Fixturlaser GO 采用三节 1.5V C 型碱性电池或 1.2V 镍氢充电电池。请使用高性能碱性电池。长时间不使用请取出电池。 使用其它电池有可能导致设备损坏或人身伤害 操作电池时请小心，否则会产生灼伤。使用时请勿拆卸，请远离热源。电池损坏或漏液时请小心污染环境。请循守当地法规处理废旧电池。 激 光 找 正 仪 使 用 说 明 书 2 .1 2 保养 请使用湿棉布或棉签擦拭系统。激光接收器请使用酒精擦拭。 请勿使用抽纸，会导致接收器刮伤。 请勿使用丙酮 请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。显示单元应预防刮伤。 不使用时请盖上电缆盖 激 光 找 正 仪 使 用 说 明 书 3 .1 3 主菜单 Fixturlaser GO 根据您的需要提供不同的程序。 按下红色启动按钮启动系统，主菜单会显示。 在主菜单中您可以找到内存管理与环境设定。 用方向键选择所需程序，并使用 OK 按钮确认。 水平轴对中 垂直轴对中 内存管理 Memory Manager 系统功能 环境设定 电量显示 关机 激 光 找 正 仪 使 用 说 明 书 4 .1 4 水平转轴对中 介绍 轴对中：测定和调整两台连接设备，使其旋转中心共线。水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。 系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。 测量结果可保存 预对中功能 为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。 去现场之前，请检查下列要求： • 安全规则？ • 测量公差？ • 是否有动态位移补偿？ • 安装条件是否受限？ • 测量轴是否可旋转？ • 所需垫片尺寸 安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制 目测检查完成后，考虑以下情况 • ...
