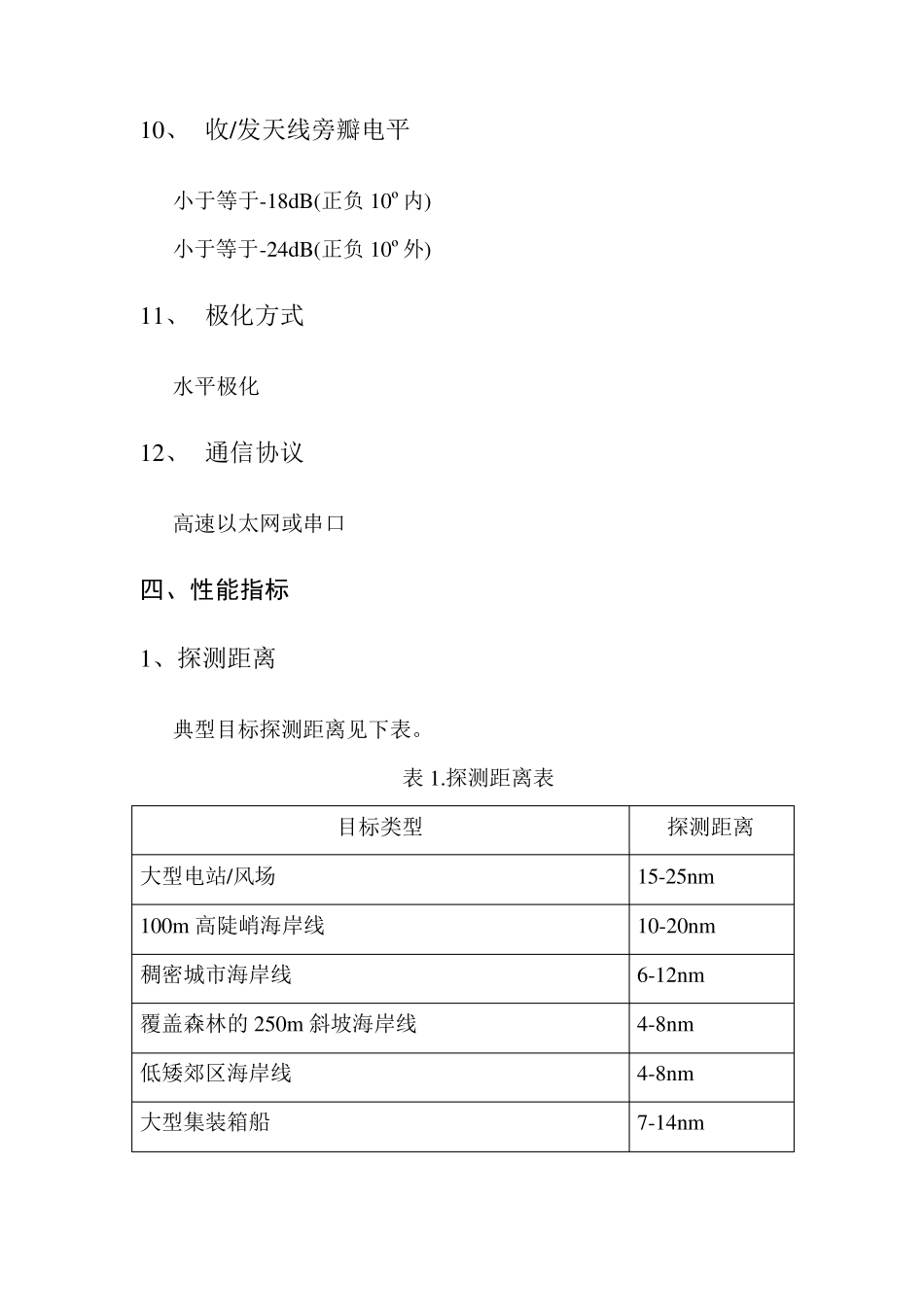

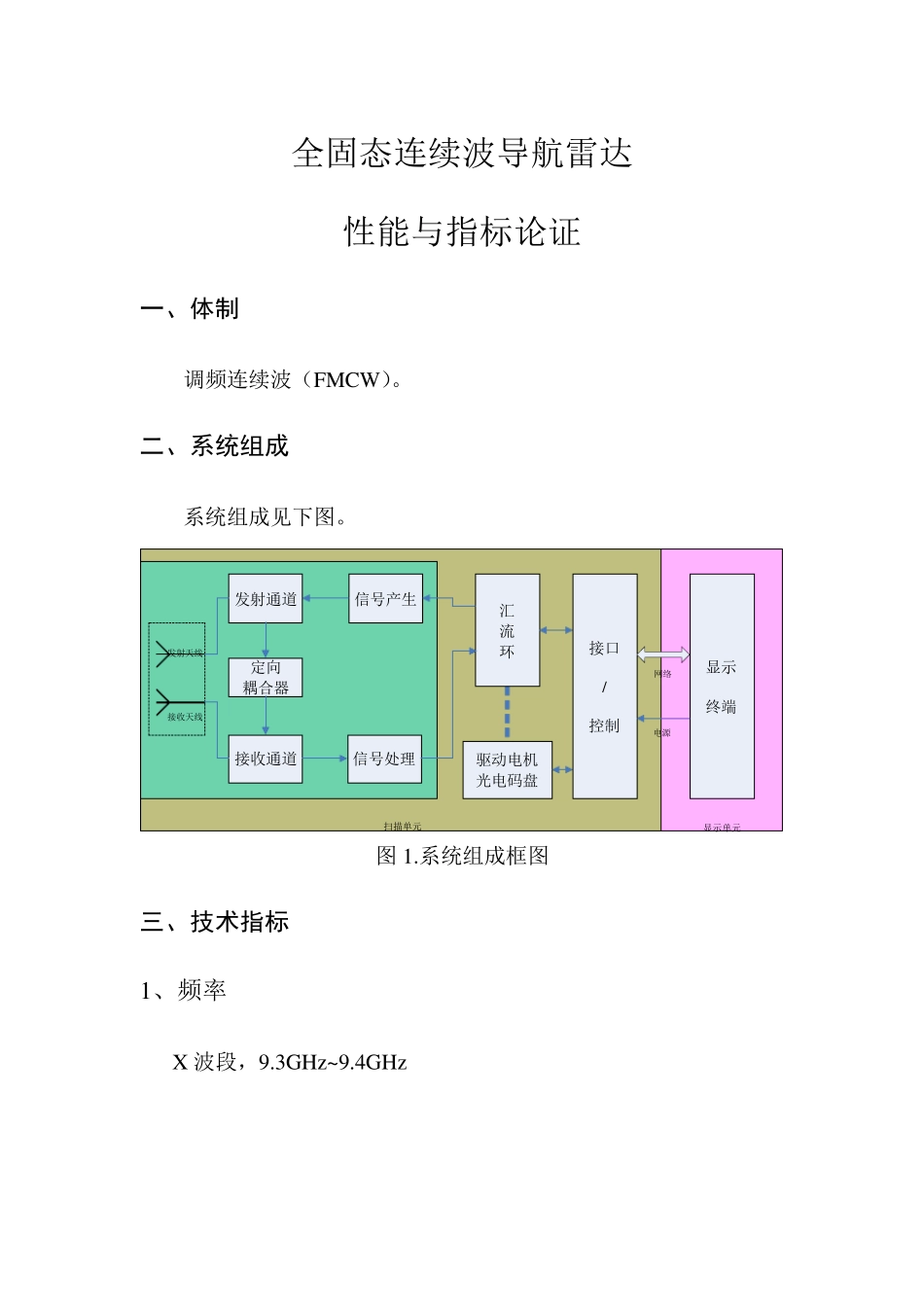

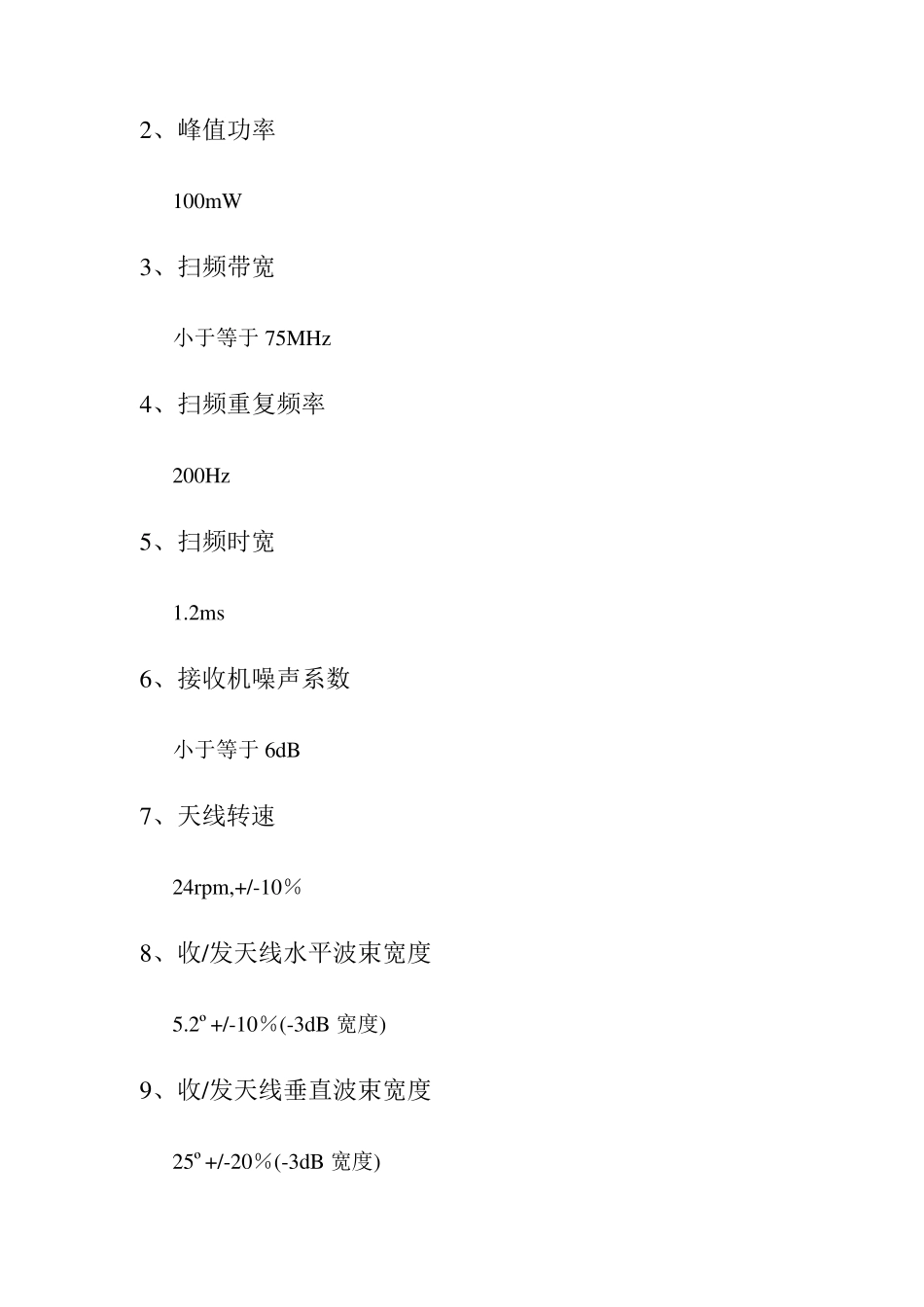

全固态连续波导航雷达 性能与指标论证 一、 体制 调频连续波（FMCW）。 二、 系统组成 系统组成见下图。 发射通道接收通道定向耦合器信号产生信号处理接收天线驱动电机光电码盘汇流环接口/控制显示终端网络电源发射天线扫描单元显示单元 图1.系统组成框图 三、 技术指标 1、频率 X 波段，9.3GHz~9.4GHz 2、峰值功率 100mW 3、扫频带宽 小于等于75MHz 4、扫频重复频率 200Hz 5、扫频时宽 1.2ms 6、接收机噪声系数 小于等于6dB 7、天线转速 24rpm,+/-10％ 8、收/发天线水平波束宽度 5.2º+/-10％(-3dB 宽度) 9、收/发天线垂 直 波束宽度 25º+/-20％(-3dB 宽度) 10、 收/发天线旁瓣电平 小于等于-18dB(正负10º内 ) 小于等于-24dB(正负10º外 ) 11、 极 化 方 式 水 平极 化 12、 通 信 协 议 高 速 以 太 网 或 串 口 四、 性能指标 1、探 测 距 离 典 型 目 标 探 测 距 离 见 下 表 。 表 1.探 测 距 离 表 目 标 类 型 探 测 距 离 大 型 电站 /风 场 15-25nm 100m 高 陡 峭 海 岸 线 10-20nm 稠 密 城 市 海 岸 线 6-12nm 覆 盖 森 林 的 250m 斜 坡 海 岸 线 4-8nm 低 矮 郊 区 海 岸 线 4-8nm 大 型 集 装 箱 船 7-14nm 小于50m 的低矮海岸线，浓密植被 3-6nm 小岛 2-4nm 中型汽艇 1-2nm 带角反射器的航标 1-2nm 小型汽艇或游船 0.5-1.5nm 无角反射器的小型浮标 0.25-0.5nm 皮划艇 300-800ft 鸟群 160-500ft 2、量程 50m~ 24nm, 17 档可调 3、功耗 工作：*********** 待机：**********~ 150ma4、电源 9V~ 31.2V 直流 5、使用环境 工作温度：-25º~ +55 º 相 对 湿 度：+35º，95％ RH 防水：IPX6 相对风速：51m/s(最大100 节) 五、 组成原理 1、收发系统组成 DDS倍频器PAfh上变频器LNAIFA差拍中频输出混频器发天线收天线 图 2.收发系统原理框图 2、信号处理系统组成 A/DFFT积累检测差拍中频检测视频 图 3.信号处理原理框图 六、 关键指标分析论证 1、A/D 采样率与采样位数 雷达最大量程 24nm，回波最大延迟： max82 24 1852296.323 10dts 最大差拍频率： maxmax75296.3218.521200bdmFftMHzT 应选择A/D 采样频率fs≥2fbmax， 实际可选： fs=40MHz。 采样位数选16 位，对应动态范围96dB。 2、...
