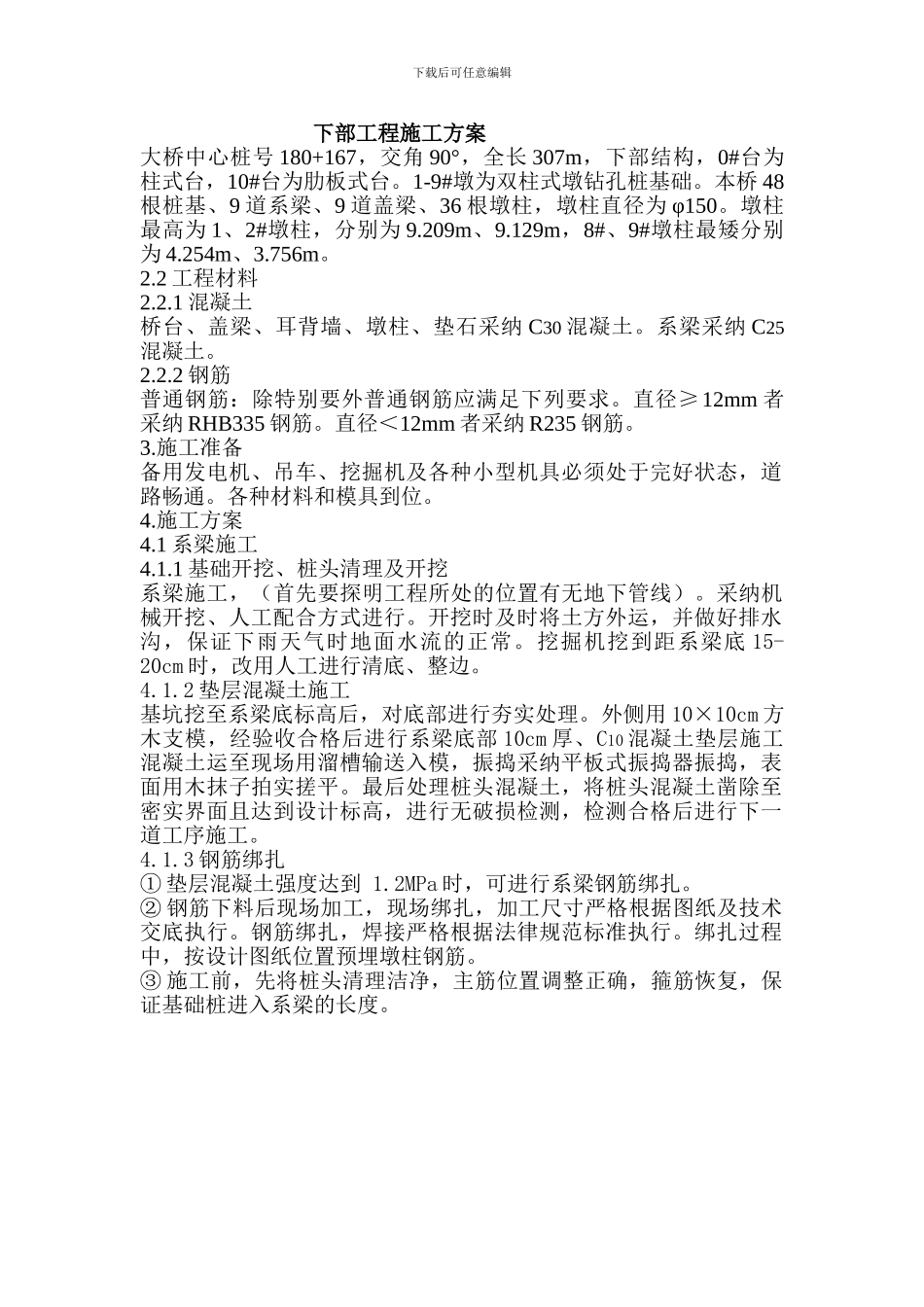

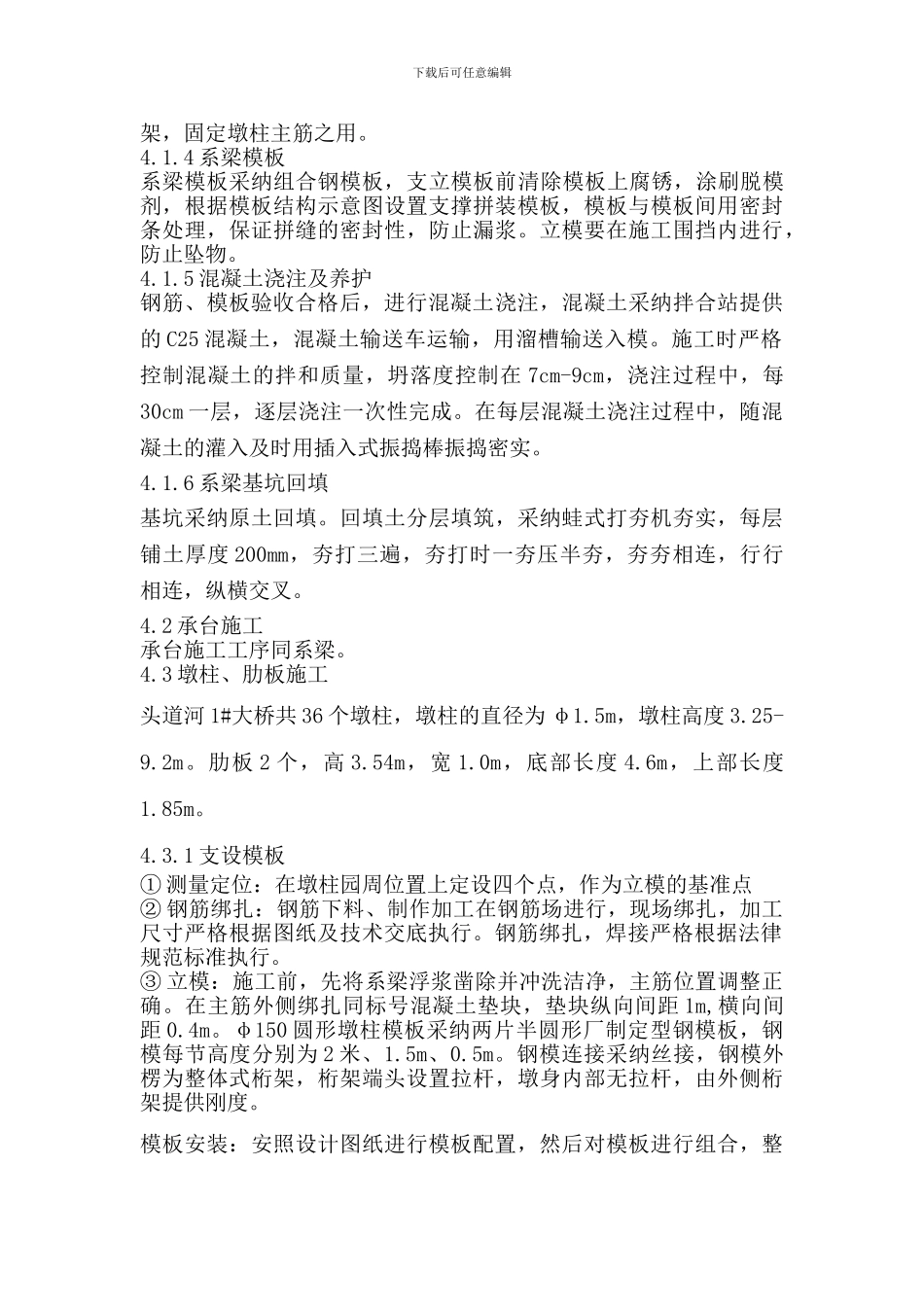

下载后可任意编辑下部工程施工方案大桥中心桩号 180+167，交角 90°，全长 307m，下部结构，0#台为柱式台，10#台为肋板式台。1-9#墩为双柱式墩钻孔桩基础。本桥 48根桩基、9 道系梁、9 道盖梁、36 根墩柱，墩柱直径为 φ150。墩柱最高为 1、2#墩柱，分别为 9.209m、9.129m，8#、9#墩柱最矮分别为 4.254m、3.756m。2.2 工程材料2.2.1 混凝土桥台、盖梁、耳背墙、墩柱、垫石采纳 C30 混凝土。系梁采纳 C25混凝土。2.2.2 钢筋普通钢筋：除特别要外普通钢筋应满足下列要求。直径≥12mm 者采纳 RHB335 钢筋。直径＜12mm 者采纳 R235 钢筋。3.施工准备备用发电机、吊车、挖掘机及各种小型机具必须处于完好状态，道路畅通。各种材料和模具到位。4.施工方案4.1 系梁施工4.1.1 基础开挖、桩头清理及开挖系梁施工，（首先要探明工程所处的位置有无地下管线）。采纳机械开挖、人工配合方式进行。开挖时及时将土方外运，并做好排水沟，保证下雨天气时地面水流的正常。挖掘机挖到距系梁底 15-20cm 时，改用人工进行清底、整边。4.1.2 垫层混凝土施工 基坑挖至系梁底标高后，对底部进行夯实处理。外侧用 10×10cm 方木支模，经验收合格后进行系梁底部 10cm 厚、C10 混凝土垫层施工混凝土运至现场用溜槽输送入模，振捣采纳平板式振捣器振捣，表面用木抹子拍实搓平。最后处理桩头混凝土，将桩头混凝土凿除至密实界面且达到设计标高，进行无破损检测，检测合格后进行下一道工序施工。4.1.3 钢筋绑扎① 垫层混凝土强度达到 1.2MPa 时，可进行系梁钢筋绑扎。② 钢筋下料后现场加工，现场绑扎，加工尺寸严格根据图纸及技术交底执行。钢筋绑扎，焊接严格根据法律规范标准执行。绑扎过程中，按设计图纸位置预埋墩柱钢筋。③ 施工前，先将桩头清理洁净，主筋位置调整正确，箍筋恢复，保证基础桩进入系梁的长度。下载后可任意编辑系梁施工工艺框图④ 在垫层上画好下层钢筋间距的分档标志，并摆放好下层钢筋，在钢筋相交点逐点进行绑扎牢固。⑤ 在下层钢筋绑扎完成后，摆放钢筋支架，并在支架上绑扎纵、横两个方向的定位钢筋，在定位钢筋上画间距分档标志，按钢筋上位置绑扎上层钢筋。⑥ 钢筋绑扎过程中，注意预埋墩柱钢筋，钢筋保护层采纳水泥垫块进行控制。先将墩柱主筋预埋在相应位置。用脚手管架搭一临时支清理钻孔桩场地测量定位系梁混凝土养生拆除模板开挖基坑平整基坑灌注系梁混凝土系梁定位做试块，测坍落度基底土质检测...
