原理图设计简介 本文简要介绍了原理图的设计过程，希望能对初学者有所帮助
一．建立一个新的工程 在进行一个新的设计时，首先必须利用 Project Manager 对该设计目录进行配置，使该目录具有如下的文件结构
Project directory Project file 包含了该设计的所有配置信息
如文件名称，所用的文件库等
包含了该设计所用到的所有库文件的路径
design library 该目录下存放原理图等相关信息
Design directory 下面举例说明： 启动 Project Manager Open: 打开一个已有Project
New :建立一个新的Project
点击 New 如下图： cadence 将会以你所填入的project name 如：my project 给 project file 和 design library 分别命
cpm cds
lib w orklib Design Project 此处添入你的工程名如：my project 名为my project

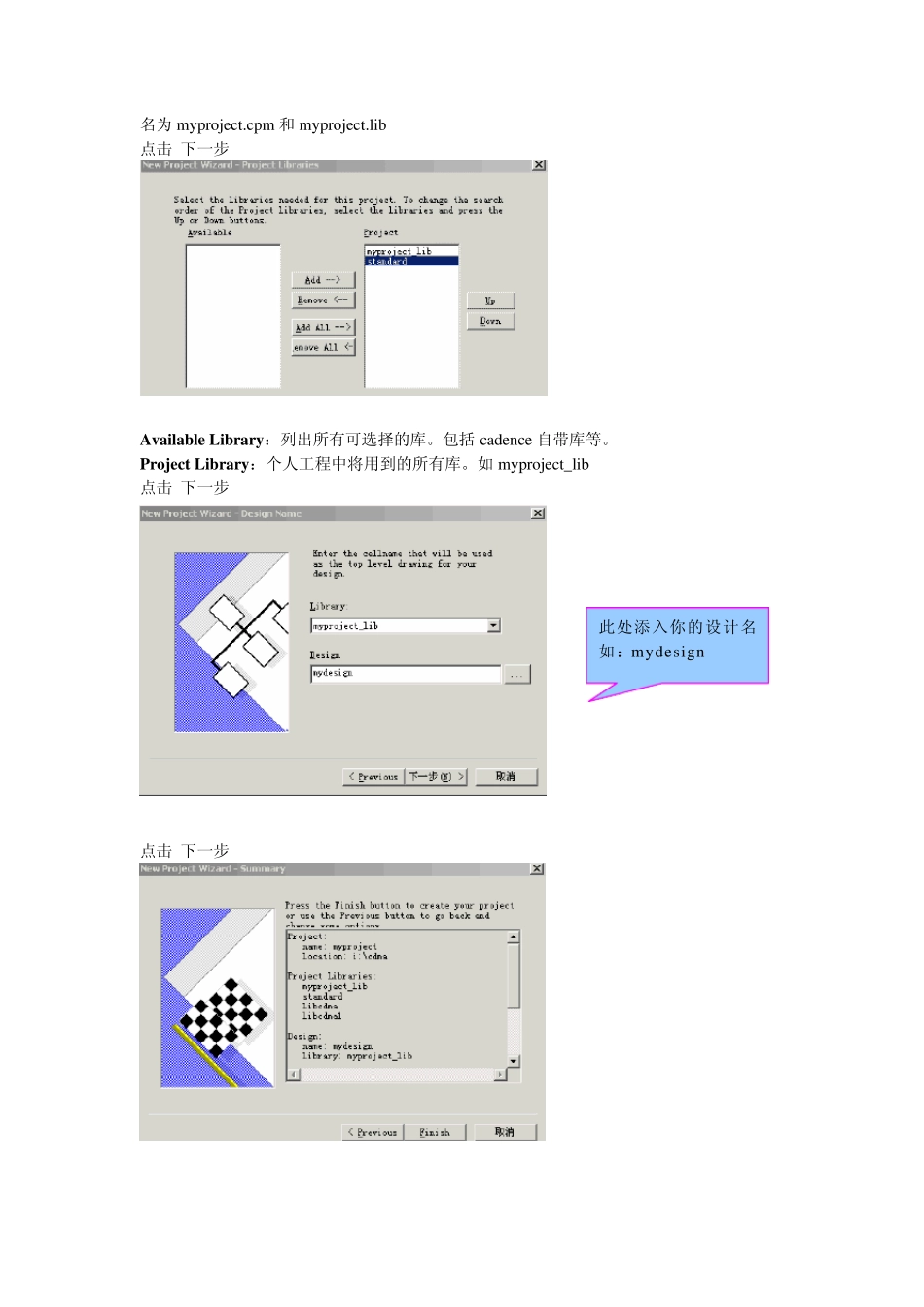

cpm 和my project
lib 点击 下一步 Av ailable Library ：列出所有可选择的库
包括 cadence 自带库等
Project Library ：个人工程中将用到的所有库
如 my project_lib 点击 下一步 点击 下一步 此处添入你的设计名如：my design 点击Finish 完成对设计目录的配置
为统一原理图库，所有共享的原理图库统一放在 CDMA 硬件讨论园地----PCB 设计专栏内
其中： libcdma 目录为 IS95 项目所用的器件库
libcdma1 目录为 IS95 项目之后所用的器件库
每台机器上只能存放一套共享的原理图库，一般指定放在 D：盘的根目录下， 即：D：\libcdm
