产品图样及设计文件编号规则

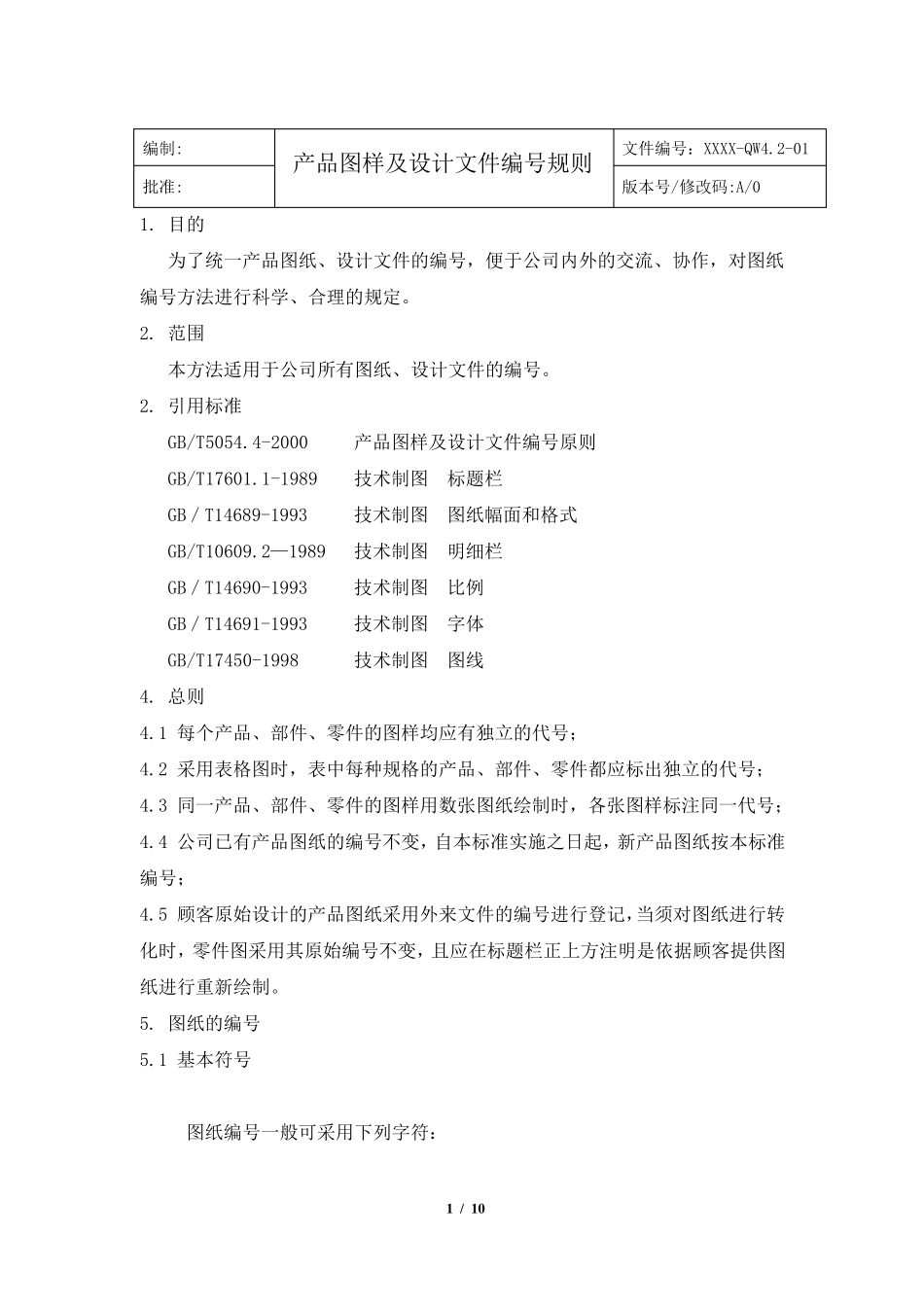

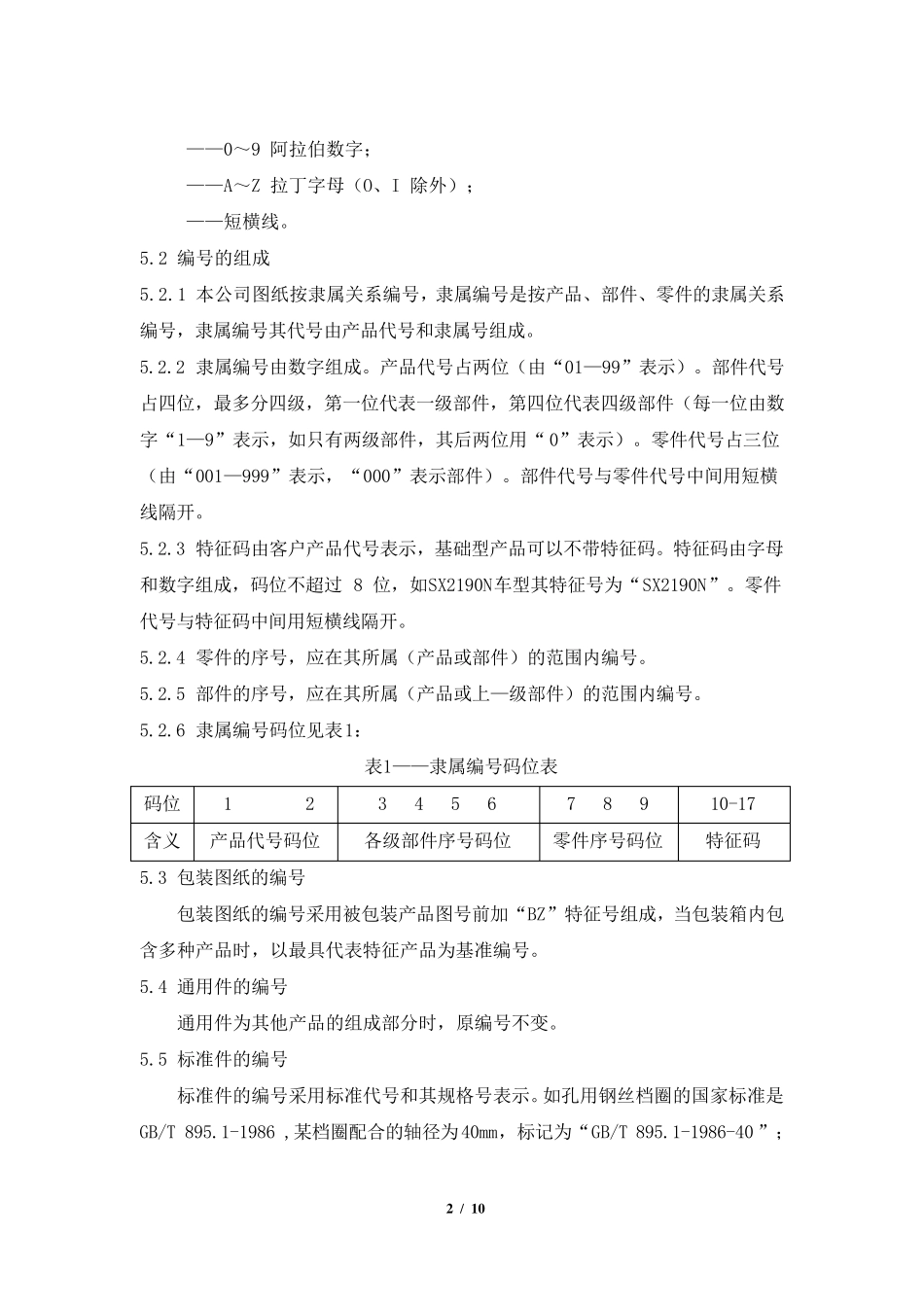

1 / 10 1. 目的 为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。 2. 范围 本方法适用于公司所有图纸、设计文件的编号。 2. 引用标准 GB/T5054.4-2000 产品图样及设计文件编号原则 GB/T17601.1-1989 技术制图 标题栏 GB／T14689-1993 技术制图 图纸幅面和格式 GB/T10609.2—1989 技术制图 明细栏 GB／T14690-1993 技术制图 比例 GB／T14691-1993 技术制图 字体 GB/T17450-1998 技术制图 图线 4. 总则 4.1 每个产品、部件、零件的图样均应有独立的代号； 4.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号； 4.3 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号； 4.4 公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号； 4.5 顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。 5. 图纸的编号 5.1 基本符号 图纸编号一般可采用下列字符： 编制: 产品图样及设计文件编号规则 文件编号：XXXX-QW4.2-01 批准: 版本号/修改码:A/0 2 / 10 ——0～9 阿拉伯数字； ——A～Z 拉丁字母（O、I 除外）； ——短横线。 5.2 编号的组成 5.2.1 本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。 5.2.2 隶属编号由数字组成。产品代号占两位（由“01—99”表示）。部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“ 0”表示）。零件代号占三位（由“001—999”表示，“000”表示部件）。部件代号与零件代号中间用短横线隔开。 5.2.3 特征码由客户产品代号表示，基础型产品可以不带特征码。特征码由字母和数字组成，码位不超过 8 位，如SX2190N车型其特征号为“SX2190N”。零件代号与特征码中间用短横线隔开。 5.2.4 零件的序号，应在其所属（产品或部件）的范围内编号。 5.2.5 部件的序号，应在其所属（产品或上—级部件）的范围内编号。 5.2.6 隶属编号码位见表1： 表1——隶属编号码位表 码位 1 2 3 4 5 6 7 8 9 10-17 含义 产品代号码位 各级部件序号码位 零件序号码位 特征码 5.3...
