北师大版六年级下册数学《圆柱与圆锥》单元测试卷VIP专享

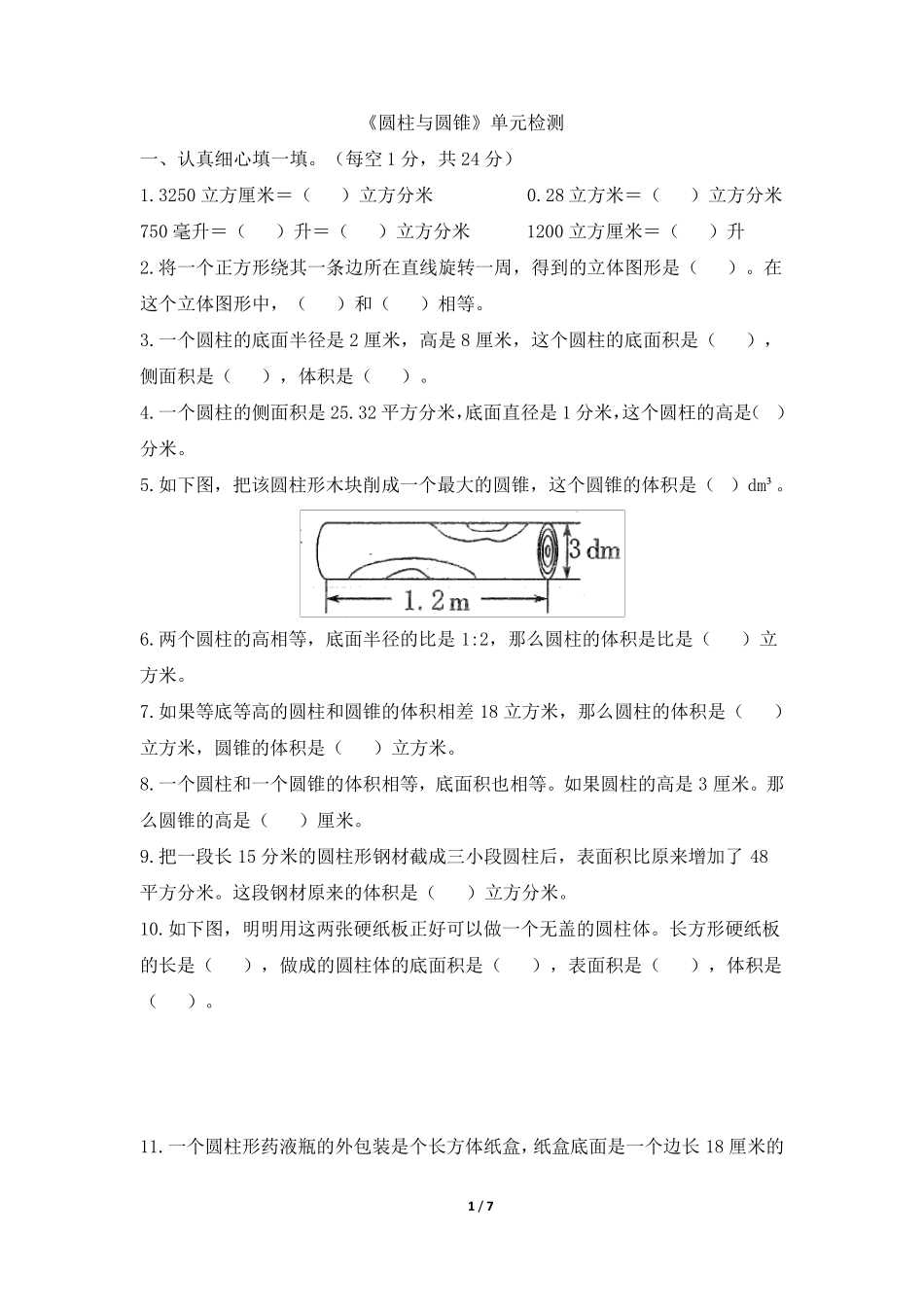

1 / 7 《圆柱与圆锥》单元检测 一、认真细心填一填。（每空1 分，共24 分） 1.3250 立方厘米＝（ ）立方分米 0.28 立方米＝（ ）立方分米 750 毫升＝（ ）升＝（ ）立方分米 1200 立方厘米＝（ ）升 2.将一个正方形绕其一条边所在直线旋转一周，得到的立体图形是（ ）。在这个立体图形中，（ ）和（ ）相等。 3.一个圆柱的底面半径是2 厘米，高是8 厘米，这个圆柱的底面积是（ ），侧面积是（ ），体积是（ ）。 4.一个圆柱的侧面积是25.32 平方分米，底面直径是1 分米，这个圆枉的高是（ ）分米。 5.如下图，把该圆柱形木块削成一个最大的圆锥，这个圆锥的体积是（ ）dm³。 6.两 个圆柱的高相等，底面半径的比 是1:2，那 么 圆柱的体积是比 是（ ）立方米。 7.如果 等底等高的圆柱和圆锥的体积相差18 立方米，那 么 圆柱的体积是（ ）立方米，圆锥的体积是（ ）立方米。 8.一个圆柱和一个圆锥的体积相等，底面积也 相等。如果 圆柱的高是3 厘米。那么 圆锥的高是（ ）厘米。 9.把一段 长 15 分米的圆柱形钢 材 截 成三 小 段 圆柱后 ，表 面积比 原 来 增 加 了48平方分米。这段 钢 材 原 来 的体积是（ ）立方分米。 10.如下图，明 明 用 这两 张 硬 纸 板 正好 可 以 做 一个无 盖 的圆柱体。长 方形硬 纸 板的长 是（ ），做 成的圆柱体的底面积是（ ），表 面积是（ ），体积是（ ）。 11.一个圆柱形药 液 瓶 的外 包 装 是个长 方体纸 盒 ，纸 盒 底面是一个边长 18 厘米的 2 / 7 正方形，纸盒高20 厘米，这个圆柱形药液瓶内最多有药液（ ）毫升。 12.一辆货车的丰厢是一个长方体，从里面量长是4 米，宽是1.8 米，高是3 米。装满一车沙子，卸货后堆成一个高是2 米的圆锥形沙堆，沙堆的占地面积是（ ）平方米。 二、火眼金睛判一判。（对的画“√”，错的画“×”）（每题 1 分，共 6 分） 1.圆锥只有一条高，是顶点到底面所连线段的长度。 （ ） 2.圆柱的侧面展开图一定是长方形。 （ ） 3.9 个相同的圆锥形铁块可以熔铸成3 个和圆锥形铁块等底等高的圆柱形铁块。 （ ） 4.一个长方体和一个圆柱的底面周长相等，高相等，圆柱的体积大一些。（ ） 5.高越高，圆柱的底面积、体积和表面积就越大。 （ ） 6.从圆锥顶点向底面作垂直切割，所得到的横截面是一个等腰三角形。 （ ） ...
