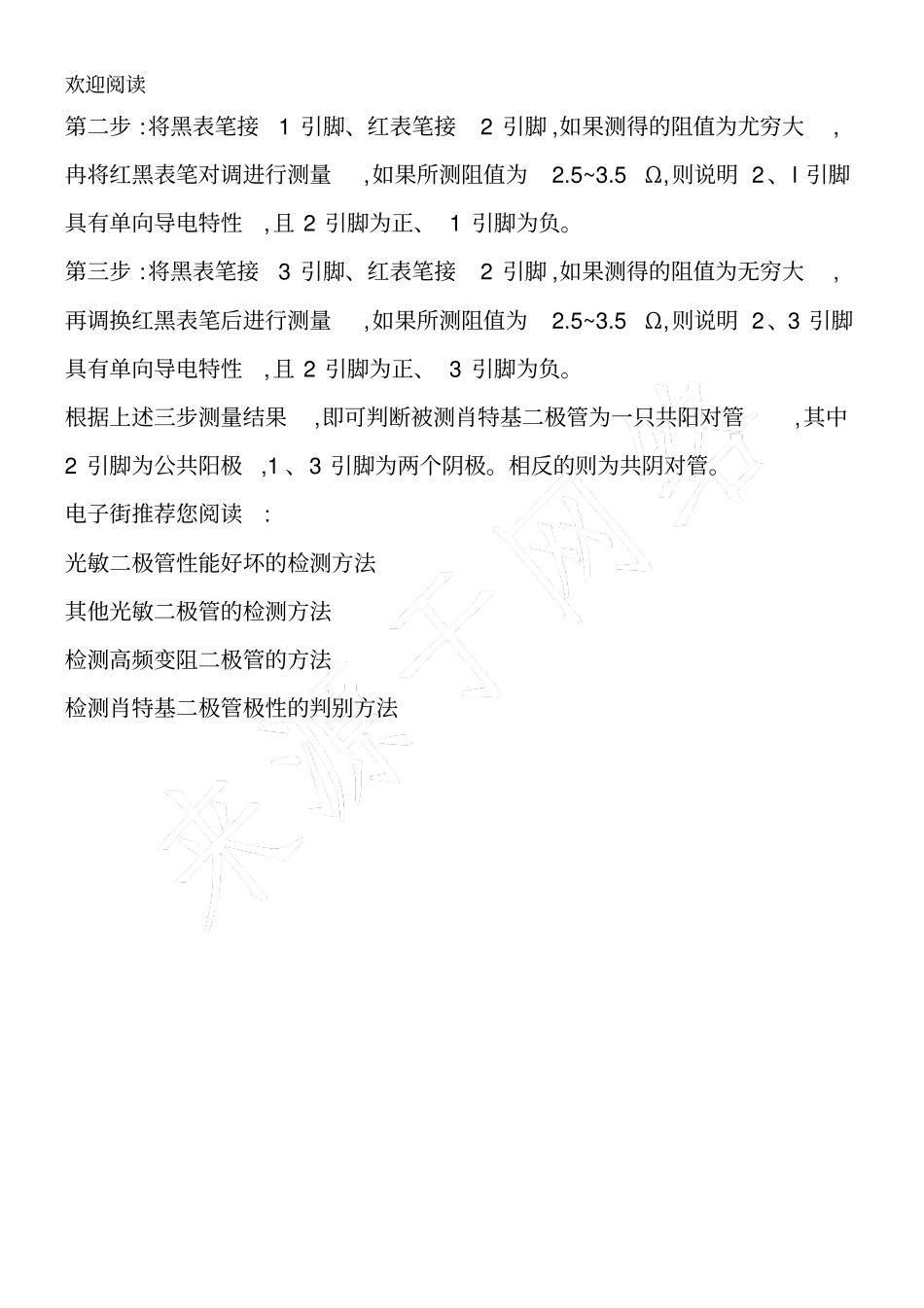

欢迎阅读肖特基二极管性能好坏的判别方法肖特基二极管性能好坏的判别方法(1)二端型肖特基二极管的检测1) 用指针式万用表检测。将万用表置于“R×1”挡检测 ,黑表笔接正极 ,红表笔接负极。 正常时 ,其正向电阻值为2.5~3.5 Ω,反向电阻值为无穷大。若测得正、 反向电阻值均为无穷大或均接近0, 则说明该肖特基二极管已开路或已被击穿损坏。2) 用数字式万用表检测将万用表置于二极管挡,测量二端型肖特基二极管的正、反向电阻值。 正常时,其正向电阻值 (红表笔接正极 )为 2.5 — 3.5 Ω,反向电阻值为无穷大。 若测得正、反向电阻值均为无穷大或均接近0, 则说明该肖特基二极管已开路或已被击穿损坏 ,如图 5— 44 所示。(2)三端型肖特基二极管的检测三端型肖特基二极管应先测出其公共端,判别出是共阴对管,还是共阳对管 ,然后再分别测量两个二极管的正、反向电阻值。现以两只分别为共阴对管和共阳对管的肖特基二极管测试为例,说明具体的检测方法,将引脚分别标号为 l、2 和 3, 万用表置于“ R×1’’挡进行下述三步测试,如图 5— 45所示。第一步 :测量 1、3 引脚正、反向电阻值,若为无穷大 ,则说明这两个电极无单向导电性。欢迎阅读第二步 :将黑表笔接1 引脚、红表笔接2 引脚 ,如果测得的阻值为尤穷大,冉将红黑表笔对调进行测量,如果所测阻值为2.5~3.5Ω,则说明 2、l 引脚具有单向导电特性,且 2 引脚为正、 1 引脚为负。第三步 :将黑表笔接3 引脚、红表笔接2 引脚 ,如果测得的阻值为无穷大,再调换红黑表笔后进行测量,如果所测阻值为2.5~3.5Ω,则说明 2、3 引脚具有单向导电特性,且 2 引脚为正、 3 引脚为负。根据上述三步测量结果,即可判断被测肖特基二极管为一只共阳对管,其中2 引脚为公共阳极,1 、3 引脚为两个阴极。相反的则为共阴对管。电子街推荐您阅读: 光敏二极管性能好坏的检测方法其他光敏二极管的检测方法检测高频变阻二极管的方法检测肖特基二极管极性的判别方法
