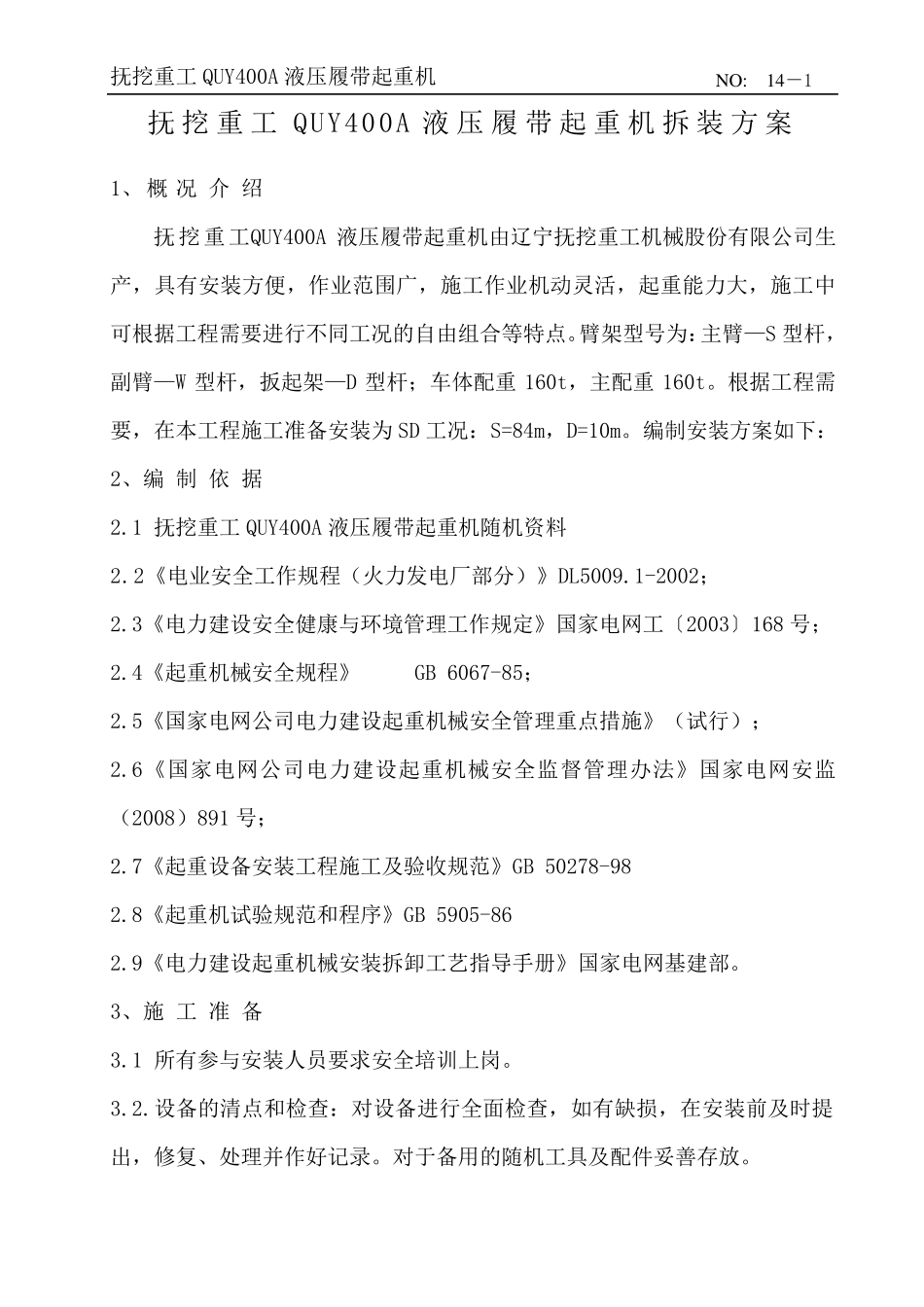

抚挖重工QUY400A 液压履带起重机 N O : 14－1 抚挖重工QUY400A 液压履带起重机拆装方案 1、概 况 介 绍 抚挖重工QUY400A 液压履带起重机由辽宁抚挖重工机械股份有限公司生产，具有安装方便，作业范围广，施工作业机动灵活，起重能力大，施工中可根据工程需要进行不同工况的自由组合等特点。臂架型号为：主臂—S 型杆，副臂—W 型杆，扳起架—D 型杆；车体配重160t，主配重160t。根据工程需要，在本工程施工准备安装为SD 工况：S=84m，D=10m。编制安装方案如下： 2、编 制 依 据 2.1 抚挖重工QUY400A 液压履带起重机随机资料 2.2《电业安全工作规程（火力发电厂部分）》DL5009.1-2002； 2.3《电力建设安全健康与环境管理工作规定》国家电网工〔2003〕168 号； 2.4《起重机械安全规程》 GB 6067-85； 2.5《国家电网公司电力建设起重机械安全管理重点措施》（试行）； 2.6《国家电网公司电力建设起重机械安全监督管理办法》国家电网安监（2008）891 号； 2.7《起重设备安装工程施工及验收规范》GB 50278-98 2.8《起重机试验规范和程序》GB 5905-86 2.9《电力建设起重机械安装拆卸工艺指导手册》国家电网基建部。 3、施 工 准 备 3.1 所有参与安装人员要求安全培训上岗。 3.2.设备的清点和检查：对设备进行全面检查，如有缺损，在安装前及时提出，修复 、处 理并 作好 记 录 。对于 备用 的随机工具及配件 妥 善 存 放 。 抚挖重工QUY400A 液压履带起重机 NO: 14－2 3.3.地基的处理：对起重机作业场地的地基要求进行处理并平整夯实：沿履带方向开挖宽3m,深0.3m 的基础沟道，然后将石子与土的混合物填入沟道，每铺垫一层（200mm 厚）进行夯实，然后逐层填满夯实。然后将专用拍子铺于其上。 3.4.对各相应安装部件作好标识与记录，以便于安装。 3.5.清理平整一块宽15m，长90m 的安装场地，并对主机停放场地进行夯实处理，组装臂架时起重机应站在专用的拍子上。 3.6.对施工中使用的所有工器具以及安全防护用具进行全面检查，确认合格后方可投入使用。 4、施工内容、程序及要求 4.1 施工工艺流程图 合格 说明：W 点(Witness point)：见证点 4.2 安装步骤及主要技术措施 安装履带 吊装车体配重 勘察场地 安装场地准备 设备运输 验收清点 方案审批 检修后的验收 设备部件检修 站车位地基处理 地基验收 顶升A 型架 油缸顶升主机 安装桅杆 组装主臂 连接扳起拉...
