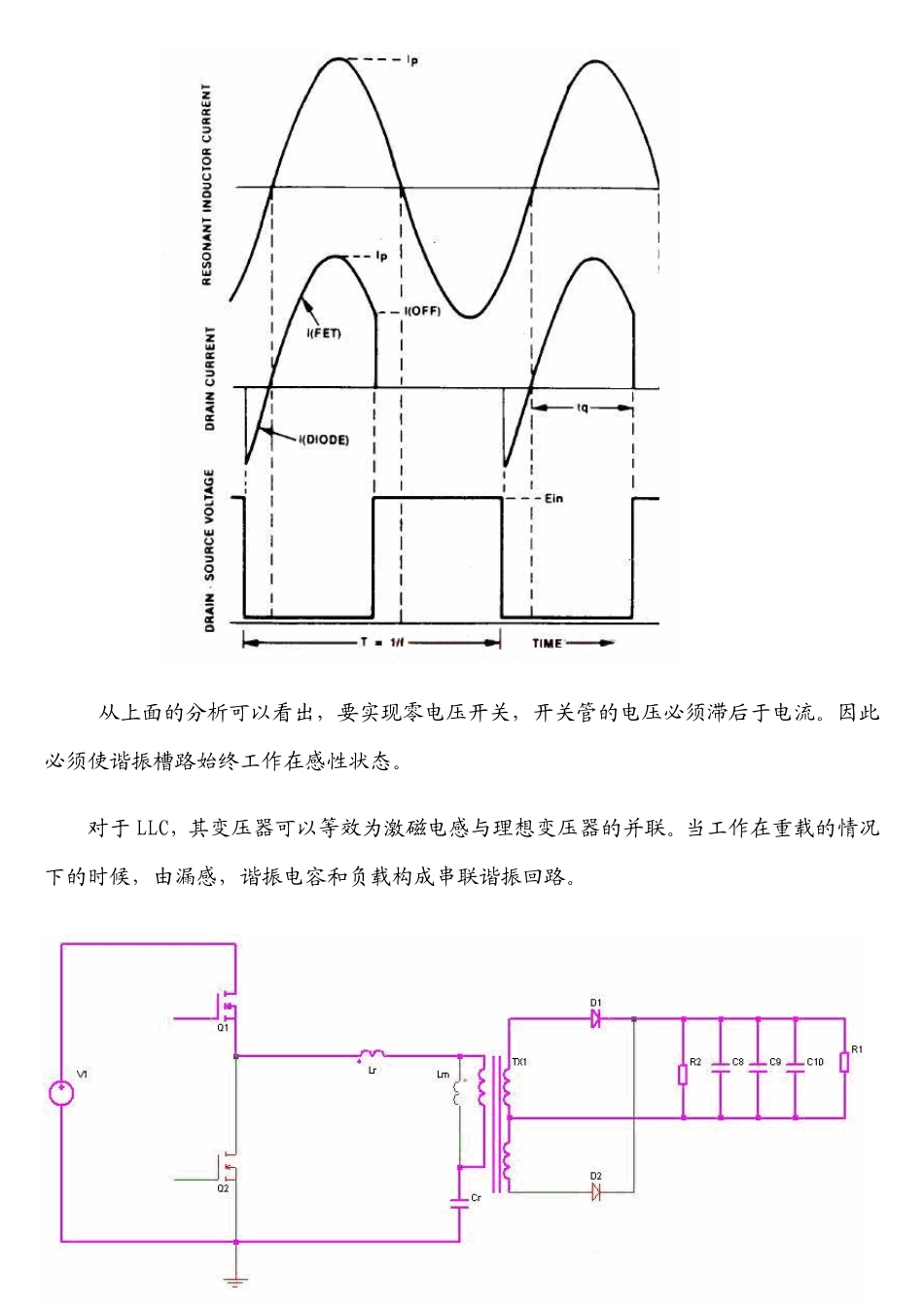

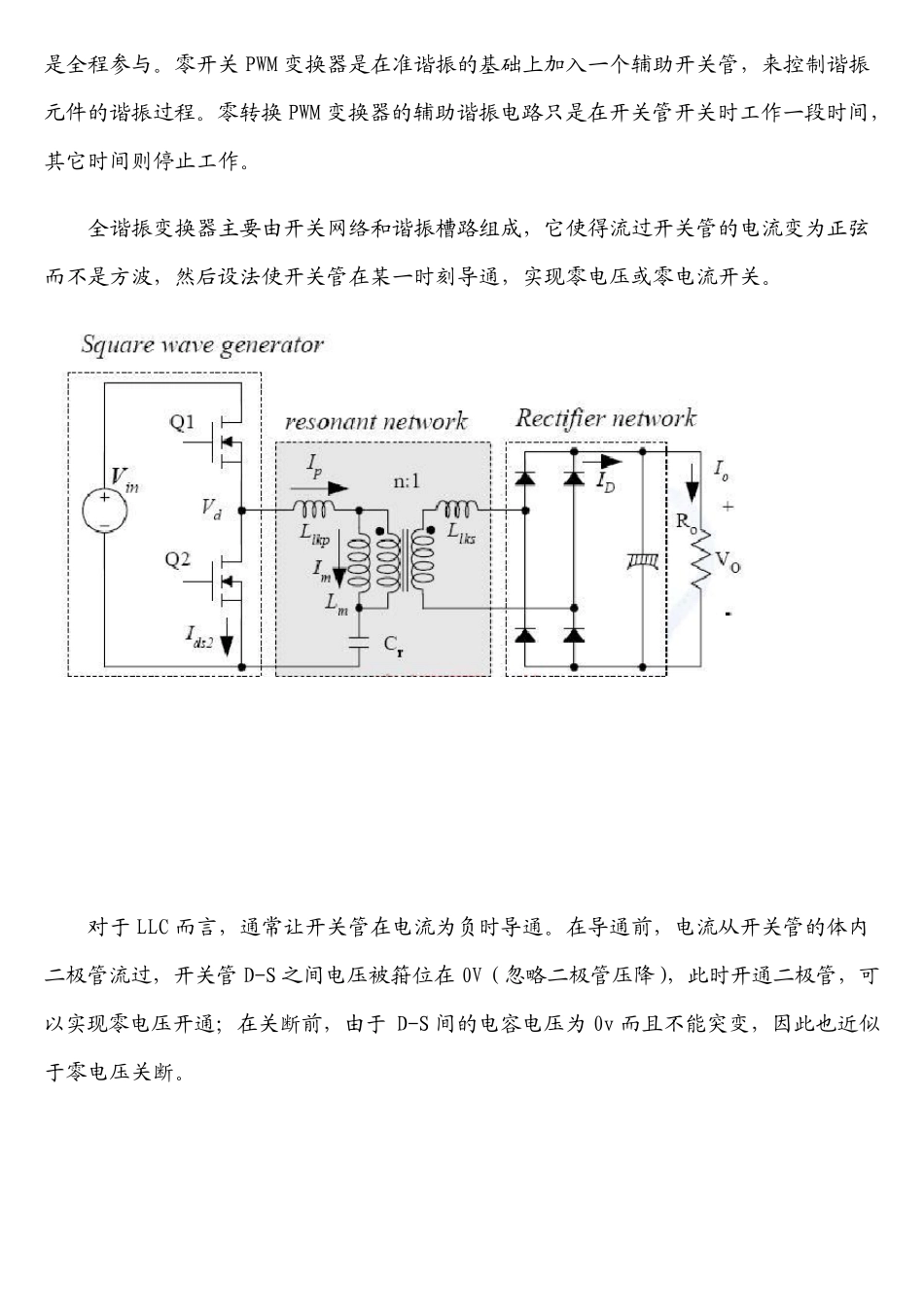

电源网友FLY 谈LLC 要了解LLC,就要先了解软开关。对于普通的拓扑而言,在开关管开关时,MOSFET 的D-S 间的电压与电流产生交叠,因此产生开关损耗。如图所示: 为了减小开关时的交叠,人们提出了零电流开关(ZCS)和零电压开关(ZVS)两种软开关的方法。对于 ZCS:使开关管的电流在开通时保持在零,在关断前使电流降到零。对于ZVS:使开关管的电压在开通前降到零在关断时保持为零。 最早的软开关技术是采用有损缓冲电路来实现。从能量的角度来看,它是将开关损耗转移到缓冲电路中消耗掉,从而改善开关管的工作条件。这种方法对变换器的效率没有提高,甚至会使效率降低。目前所研究的软开关技术不再采用有损缓冲电路,这种技术真正减小了开关损耗,而不是损耗的转移,这就是谐振技术。而谐振变换器又分为全谐振变换器,准谐振变换器,零开关PWM 变换器和零转换 PWM 变换器。全谐振变换器的谐振元件一直谐振工作,而准谐振变换器的谐振元件只参与能量变换的某一个阶段,不是全程参与。零开关 PWM 变换器是在准谐振的基础上加入一个辅助开关管,来控制谐振元件的谐振过程。零转换 PWM 变换器的辅助谐振电路只是在开关管开关时工作一段时间,其它时间则停止工作。 全谐振变换器主要由开关网络和谐振槽路组成,它使得流过开关管的电流变为正弦而不是方波,然后设法使开关管在某一时刻导通,实现零电压或零电流开关。 对于 LLC 而言,通常让开关管在电流为负时导通。在导通前,电流从开关管的体内二极管流过,开关管 D-S 之间电压被箝位在 0V(忽略二极管压降),此时开通二极管,可以实现零电压开通;在关断前,由于 D-S 间的电容电压为 0v 而且不能突变,因此也近似于零电压关断。 从上面的分析可以看出,要实现零电压开关,开关管的电压必须滞后于电流。因此必须使谐振槽路始终工作在感性状态。 对于LLC,其变压器可以等效为激磁电感与理想变压器的并联。当工作在重载的情况下的时候,由漏感,谐振电容和负载构成串联谐振回路。 谐振频率为: 当LLC 工作在空载的时候,由漏感,激磁电感和谐振电容构成串联谐振回路。 谐振频率为: 从上面我们可以看到在空载时的谐振频率要低于带载时的谐振频率。从其本质上看,LLC 电路实际上就是有两个谐振点的串联谐振电路。 对于谐振电路而言,要使其呈现感性状态,必须使外加激励的频率高于谐振频率。因此对于 LLC,其最小开关频率不能低于 fR2. 从开关频率与谐振频率的关系来看...
