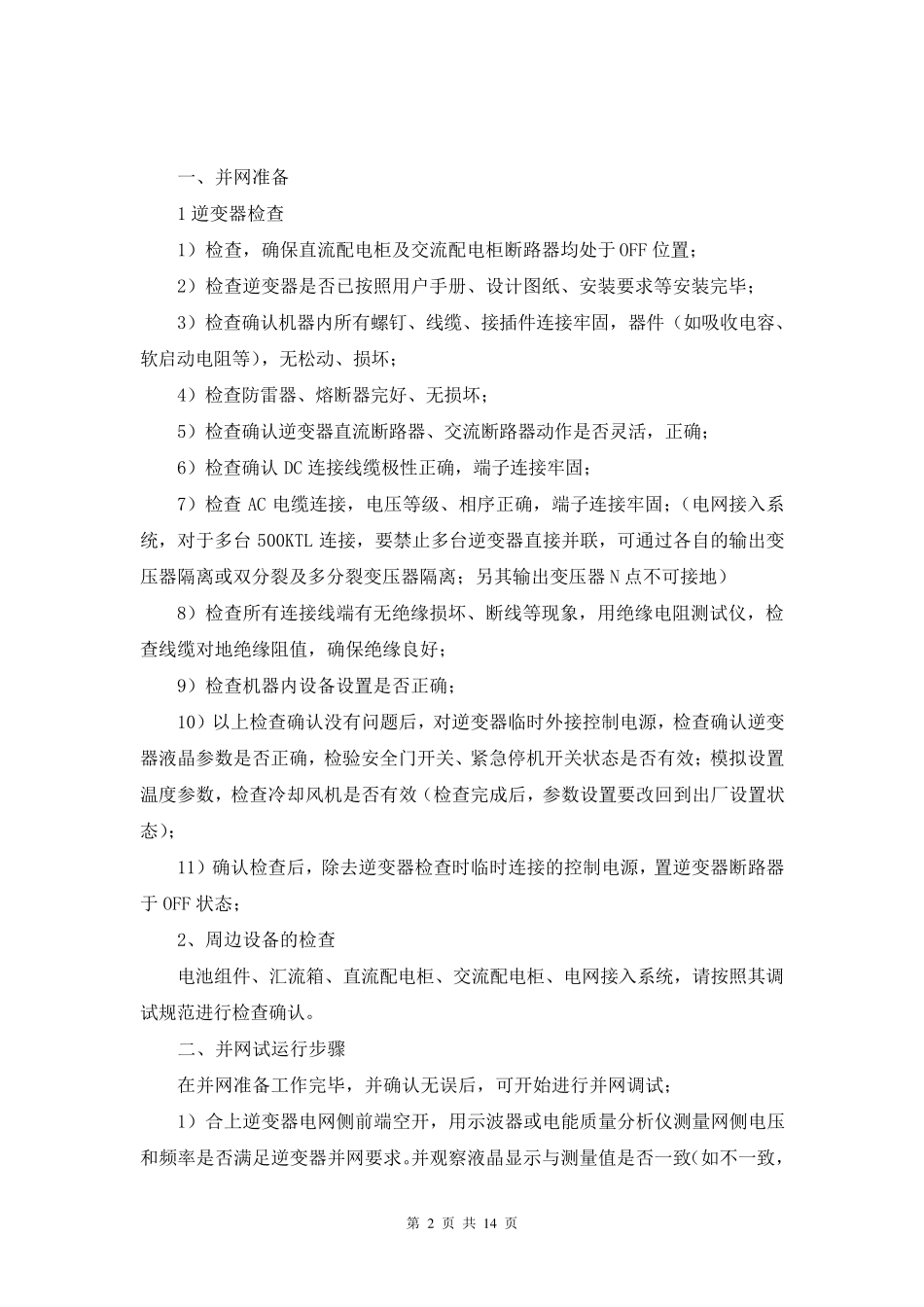

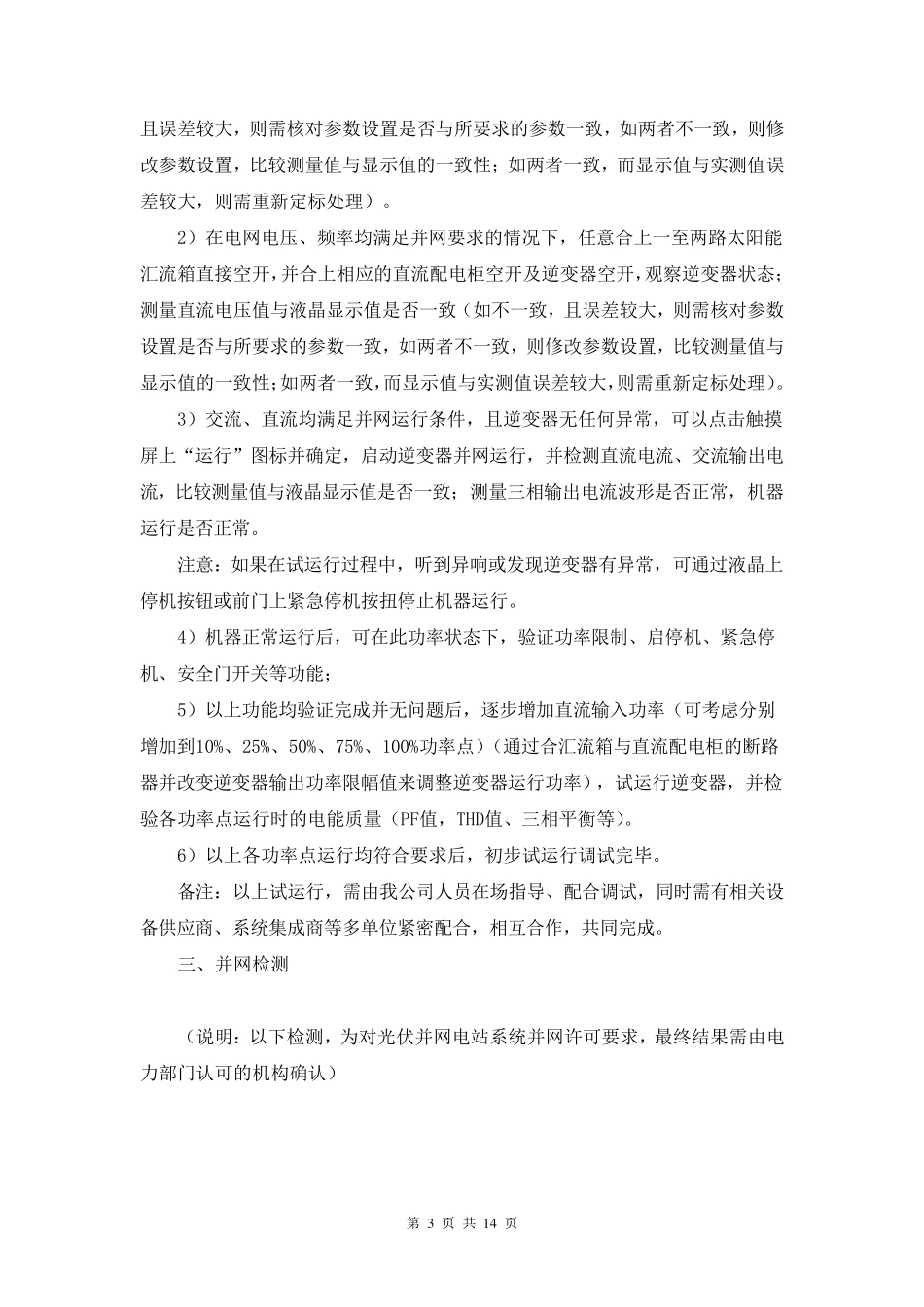

第 1 页 共 1 4 页 光伏 电 站 并 网 调 试 方 案 批 准 审 核 编 制 第 2 页 共 1 4 页 一、并网准备 1 逆变器检查 1）检查，确保直流配电柜及交流配电柜断路器均处于 OFF 位置； 2）检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕； 3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏； 4）检查防雷器、熔断器完好、无损坏； 5）检查确认逆变器直流断路器、交流断路器动作是否灵活，正确； 6）检查确认 DC 连接线缆极性正确，端子连接牢固； 7）检查 AC 电缆连接，电压等级、相序正确，端子连接牢固；（电网接入系统，对于多台 500KTL 连接，要禁止多台逆变器直接并联，可通过各自的输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器 N 点不可接地） 8）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好； 9）检查机器内设备设置是否正确； 10）以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效 ；模 拟 设置温 度 参数，检查冷 却 风 机是否有效 （检查完成 后，参数设置要改 回 到 出厂 设置状态）； 11）确认检查后，除 去 逆变器检查时临时连接的控制电源，置逆变器断路器于 OFF 状态； 2、周 边 设备的检查 电池 组 件、汇 流箱 、直流配电柜、交流配电柜、电网接入系统，请 按照其调试规 范 进 行 检查确认。 二 、并网试运 行 步 骤 在 并网准备工 作完毕，并确认无误 后，可开始 进 行 并网调 试； 1）合 上逆变器电网侧 前 端空 开，用示 波 器或电能 质 量 分析 仪测量 网侧 电压和 频 率 是否满 足 逆变器并网要求。并观 察 液晶显 示 与 测量 值是否一致（如不一致 ，第 3 页 共 1 4 页 且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。 2）在电网电压、频率均满足并网要求的情况下，任意合上一至两路太阳能汇流箱直接空开，并合上相应的直流配电柜空开及逆变器空开，观察逆变器状态；测量直流电压值与液晶显示值是否一致（如不一致，且误差较大，则需核...
