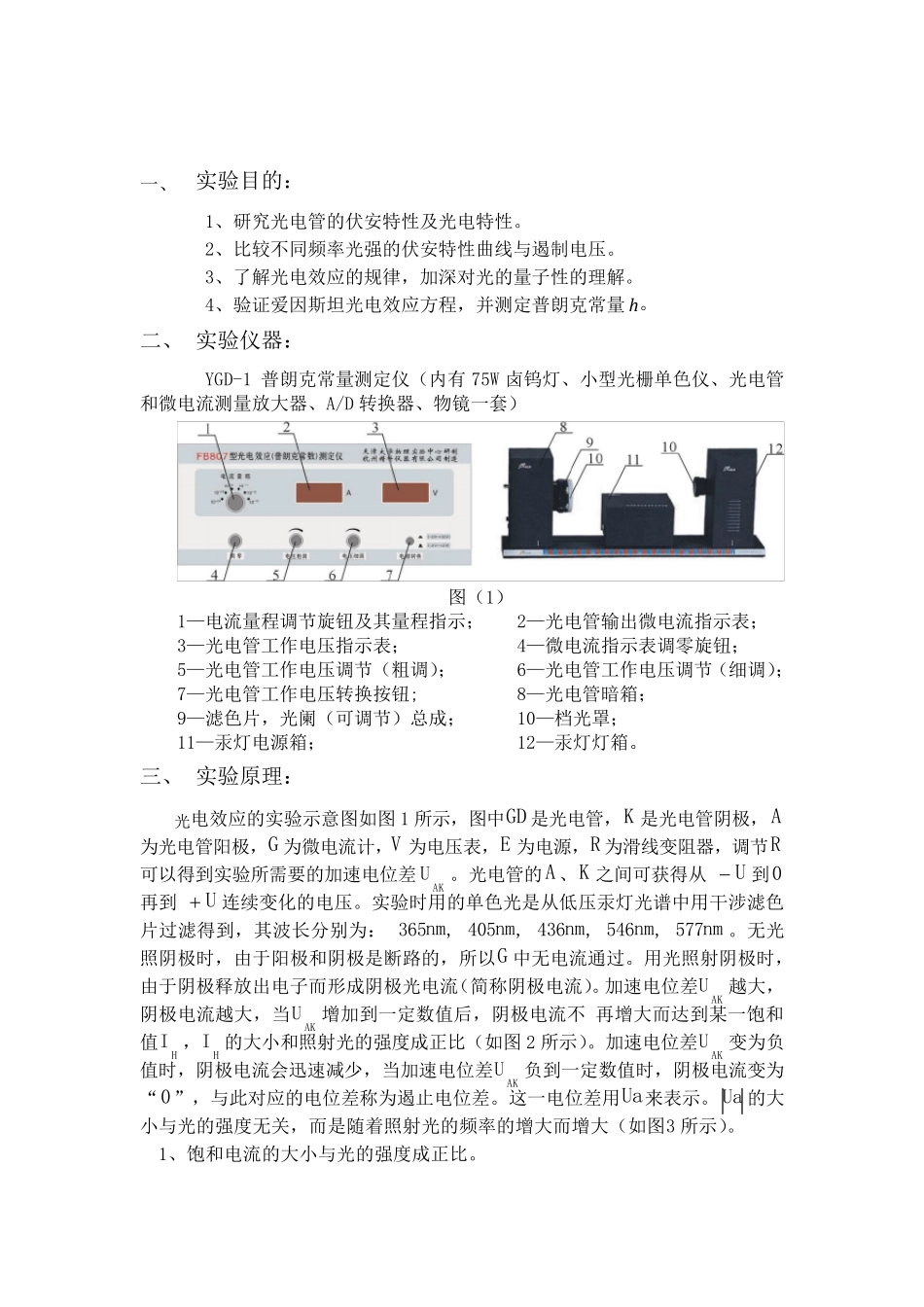

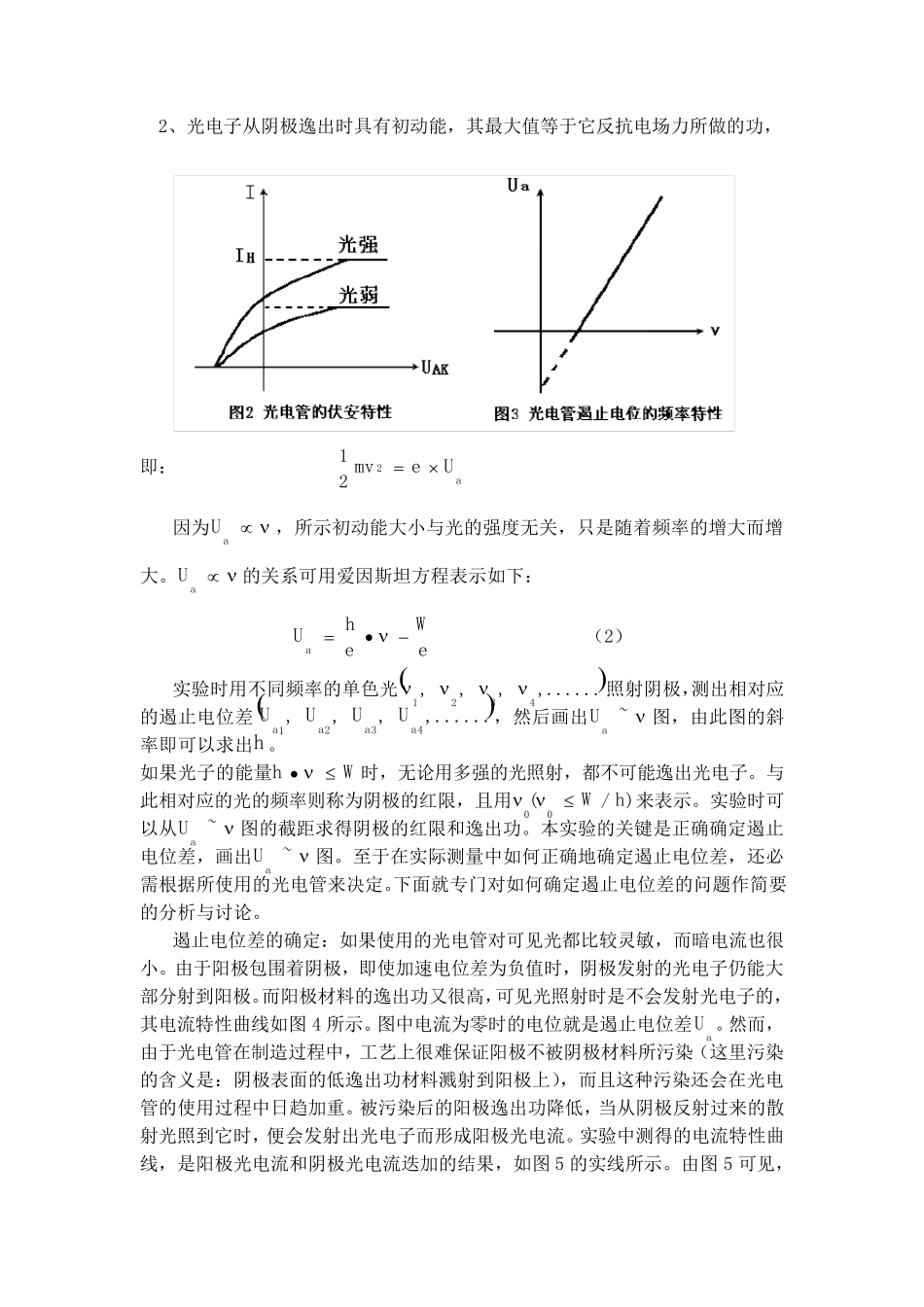

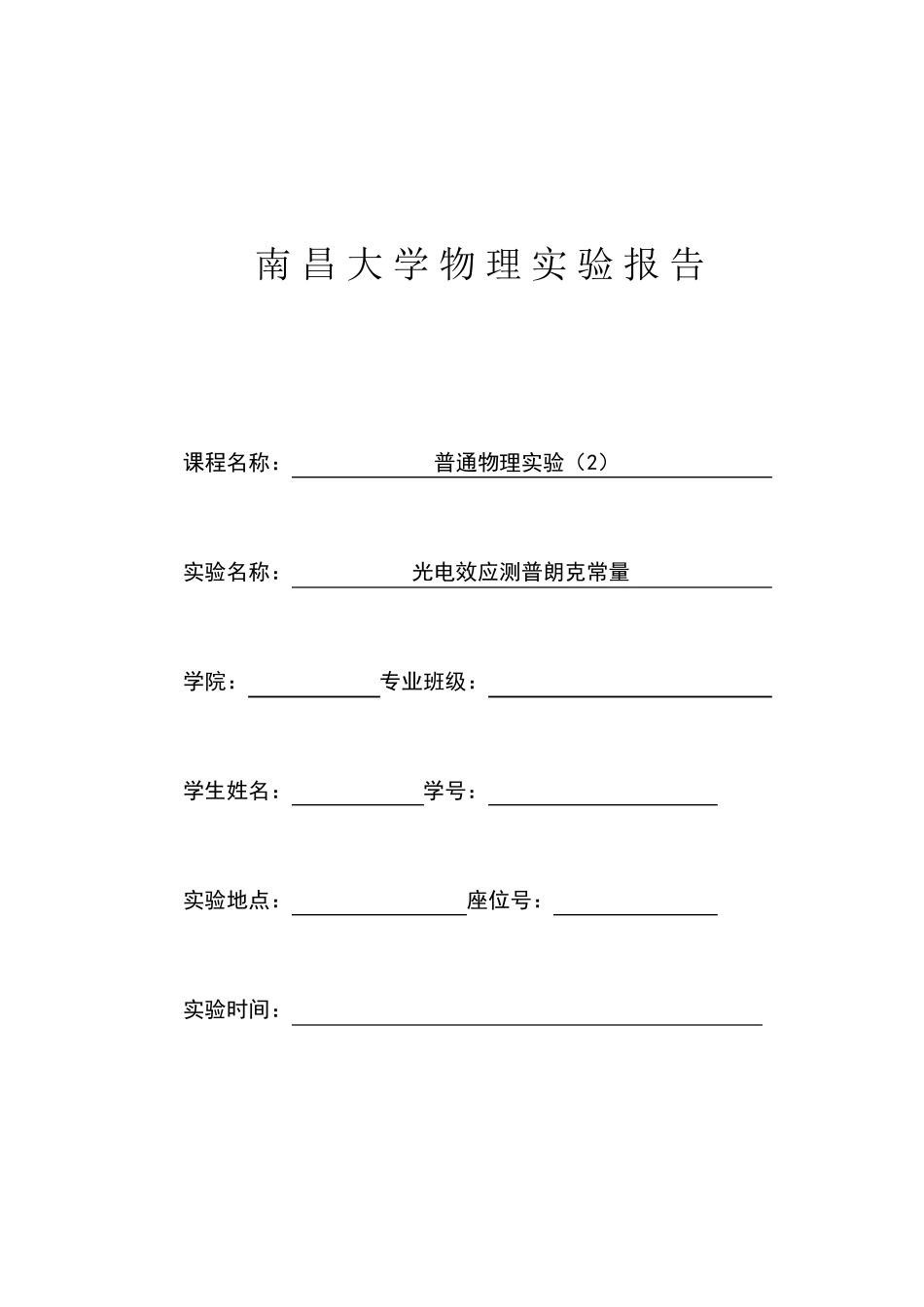

南 昌 大 学 物 理 实 验 报 告 课程名称： 普通物理实验（2） 实验名称： 光电效应测普朗克常量 学院： 专业班级： 学生姓名： 学号： 实验地点： 座位号： 实验时间： 一、 实验目的： 1、研究光电管的伏安特性及光电特性。 2、比较不同频率光强的伏安特性曲线与遏制电压。 3、了解光电效应的规律，加深对光的量子性的理解。 4、验证爱因斯坦光电效应方程，并测定普朗克常量h 。 二、 实验仪器： YGD-1 普朗克常量测定仪（内有75W 卤钨灯、小型光栅单色仪、光电管和微电流测量放大器、A/D 转换器、物镜一套） 图（1） 1—电流量程调节旋钮及其量程指示； 2—光电管输出微电流指示表； 3—光电管工作电压指示表； 4—微电流指示表调零旋钮； 5—光电管工作电压调节（粗调）； 6—光电管工作电压调节（细调）； 7—光电管工作电压转换按钮; 8—光电管暗箱； 9—滤色片，光阑（可调节）总成； 10—档光罩； 11—汞灯电源箱； 12—汞灯灯箱。 三、 实验原理： 光电效应的实验示意图如图1 所示，图中GD 是光电管，K 是光电管阴极，A为光电管阳极，G 为微电流计，V 为电压表，E 为电源，R 为滑线变阻器，调节R可以得到实验所需要的加速电位差AKU。光电管的A、K 之间可获得从 U到0再到 U连续变化的电压。实验时用的单色光是从低压汞灯光谱中用干涉滤色片过滤得到，其波长分别为： nmnmnmnmnm577 ,546 ,436 ,405 ,365。无光照阴极时，由于阳极和阴极是断 路 的，所以G 中无电流通 过。用光照射 阴极时，由于阴极释 放出电子而 形 成阴极光电流（简 称 阴极电流）。加速电位差AKU越 大，阴极电流越 大，当AKU增 加到一定数 值 后 ，阴极电流不 再增 大而 达 到某 一饱 和值HI ，HI 的大小和照射 光的强度 成正 比（如图2 所示）。加速电位差AKU变为负值 时，阴极电流会 迅 速减 少 ，当 加速电位差AKU负 到一定数 值 时，阴极电流变为“ 0” ，与此 对应的电位差称 为遏止 电位差。这 一电位差用Ua来 表示。Ua 的大小与光的强度 无关 ，而 是随 着 照射 光的频率的增 大而 增 大（如图3 所示）。 1、饱 和电流的大小与光的强度 成正 比。 2、光电子从阴极逸出时具有初动能，其最大值等于它反抗电场力所做的功， 即： aUemv221 因为aU，所示初动能大小与光的强度无关，只是随着频率的增大而增大。aU的关...
