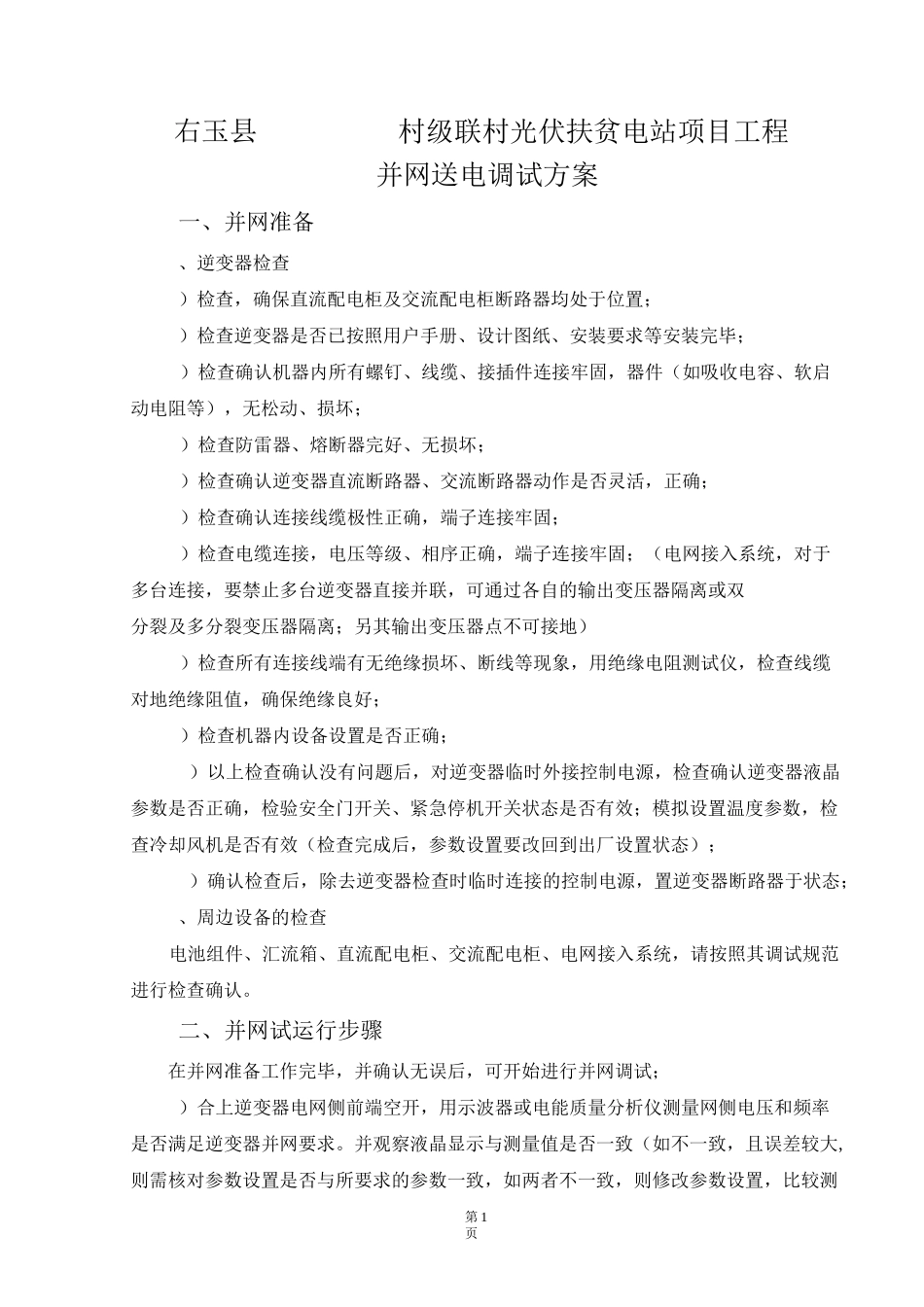

一、并网准备二、并网试运行步骤三、并网检测四安全措施第 1页并网送电调试方案一、并网准备、逆变器检查）检查，确保直流配电柜及交流配电柜断路器均处于位置；）检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；）检查防雷器、熔断器完好、无损坏；）检查确认逆变器直流断路器、交流断路器动作是否灵活，正确；）检查确认连接线缆极性正确，端子连接牢固；）检查电缆连接，电压等级、相序正确，端子连接牢固；（电网接入系统，对于多台连接，要禁止多台逆变器直接并联，可通过各自的输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器点不可接地））检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；）检查机器内设备设置是否正确；）以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检查冷却风机是否有效（检查完成后，参数设置要改回到出厂设置状态）；）确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于状态；、周边设备的检查电池组件、汇流箱、直流配电柜、交流配电柜、电网接入系统，请按照其调试规范进行检查确认。二、并网试运行步骤在并网准备工作完毕，并确认无误后，可开始进行并网调试；）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满足逆变器并网要求。并观察液晶显示与测量值是否一致（如不一致，且误差较大,则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测右玉县村级联村光伏扶贫电站项目工程第 2页量值与显示值的一致性；如两者一致,而显示值与实测值误差较大，则需重新定标处理）。）在电网电压、频率均满足并网要求的情况下，任意合上一至两路太阳能汇流箱直接空开，并合上相应的直流配电柜空开及逆变器空开，观察逆变器状态；测量直流电压值与液晶显示值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。）交流、直流均满足并网运行条件，且逆变器无任何异常，可以点击触摸屏上“运行”图标并确定，启...
